MNOŽSTVO MATERIÁLU NA VYPLNENIE

Kalkulačka vyplnenia dilatácie

Zadajte celkovú dĺžku dilatácie a prierez výplne. Skontrolujte, koľko litrov materiálu potrebujete celkovo a na jeden meter.

Prečo samotný gél nedokončí opravu? Pozrite si rez ↓
Čo chcete vypočítať?

Oba režimy používajú rovnaké rozmery gélu. Prepnutie zachová zadané údaje.

Rozmery dilatácie

Sčítajte všetky úseky s rovnakým prierezom. Príklad: 4 + 4 + 3 + 3 = 14 m. Úseky s inými rozmermi vypočítajte samostatne.

Zmerajte voľný priestor medzi okrajmi betónu po príprave dilatácie. Zadajte šírku určenú na vyplnenie.

Merajte do hĺbky škáry. 12,5 cm je východisková hodnota výpočtu; možno ju zmeniť podľa zvoleného riešenia opravy.

Ak riešenie opravy predpokladá dodatočnú oblasť pre možnosť vysychania, zohľadnite jej rozmer.

Rezerva materiálu

Rezervu pripočítavame k celému objemu vrátane dodatočnej hĺbky. Zadajte hodnotu vyplývajúcu z pracovných podmienok; 0 znamená bez rezervy.

Rozmery sa týkajú priestoru na injektážny materiál. Nezapočítavajte objem tesniaceho povrazca, uzatváracej hmoty ani existujúcich vložiek.

ČO PRÁVE ZADÁVATE?

Celková dĺžka dilatácie

Základná výplň

Schéma rezu a orientačného úseku dilatácie. Dĺžka L označuje súčet úsekov; mierky dĺžky a prierezu sú nezávislé.

VYPLNENIE JE JEDNOU Z ETÁP

Prečo uzatvárame gél?

Mäkký gél ešte neznamená hotové dokončenie dilatácie.

ResinBau AcrylGel + Polymer vypĺňa pripravenú škáru. Podmienky v konštrukcii sa však môžu meniť medzi mokrými a suchými. Gél môže uvoľňovať vodu a zmenšovať objem a po opätovnom zvlhčení ho obnovovať. Preto v zobrazenom riešení chránime jeho odkryté čelo pred kontaktom so vzduchom.

01

Čo zostáva po oprave?

Gél chránený na prístupovej strane tesniacim povrazcom a elastickým polyuretánovým tmelomZo strany vzduchu: elastický polyuretánový tmel označený číslom 3, podkladový tesniaci povrazec označený číslom 2, akrylátový gél označený číslom 1 a ďalej ohraničenie v hĺbke škáry. Vlhkosť môže prichádzať zo strany konštrukcie; smer závisí od miesta opravy. Schéma bez rozmerov. Prístupová strana · kontakt so vzduchom 321 TmelpolyuretánovýTesniaci povrazecAkrylátový gél Uzatvára čeloPodopiera PU hmotuVypĺňa škáruOhraničeniev hĺbke škáry Možný kontakt s vlhkosťou zo strany konštrukcieJej smer závisí od miesta opravy.Schéma funkcií vrstiev · orientačné pomery
Chránime čelo na prístupovej strane. Väčšia hĺbka gélu nenahrádza konečné uzavretie.
02

Tesniaci povrazec a PU hmota v reze

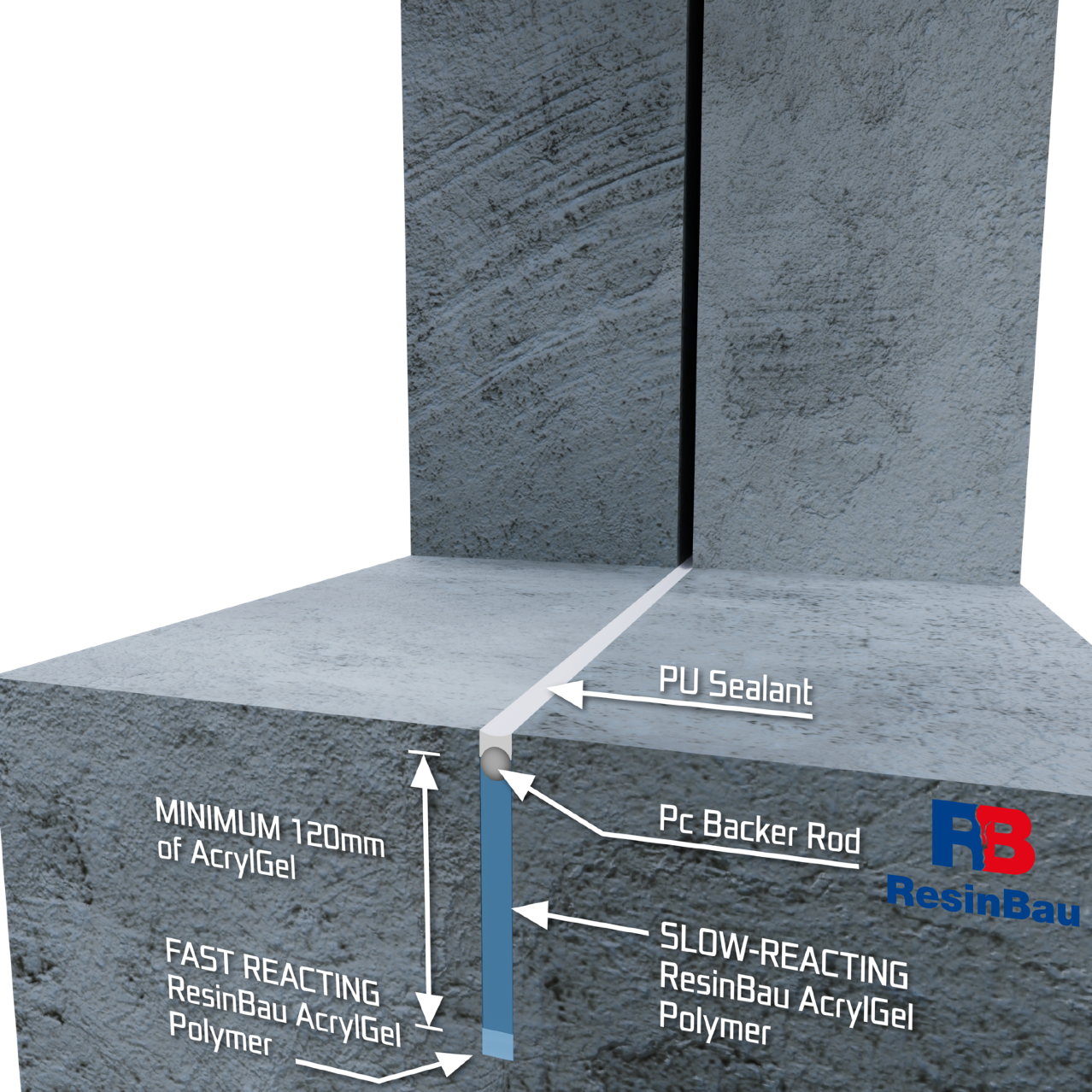

Pôvodný rez ResinBau: šípka PU Sealant označuje hmotu uzatvárajúcu povrch a Backer Rod okrúhly tesniaci povrazec pod ňou. Nižšie sa nachádza modrá vrstva gélu.Zväčšiť obrázok ↗
Backer Rod — podkladový tesniaci povrazec.
PU Sealant — elastický polyuretánový tmel.
Oba prvky vidno v reze nad modrou vrstvou gélu. Rozmery označené na obrázku sa týkajú zobrazeného detailu.
1

Gél v hĺbke škáry

Vytvára elastickú výplň. Prísada polyméru nenahrádza dokončenie chrániace odkrytý gél pred stratou vody.

2

Tesniaci povrazec pod PU hmotou

Pomáha určiť hĺbku hmoty a oddeliť ju od výplne. Samotný povrazec nie je konečnou tesniacou vrstvou.

3

Elastický polyuretánový tmel

Uzatvára povrch škáry a obmedzuje vysychanie z prístupovej strany. Výber hmoty a jej prierezu musí zohľadniť pohyb dilatácie.

Neukončujte opravu pri odkrytom géle.

V tomto variante sa po injektáži odstráni dočasné uzavretie CrackOn.5 a vykoná sa určené dokončenie na tesniacom povrazci s elastickým polyuretánovým tmelom. Gél, povrazec a hmota majú rôzne funkcie — jeden prvok nenahrádza ostatné.

  1. Počas injektážeGél + uzavretie CrackOn.5
  2. Po vytvrdnutí podľa technológieOdstránenie dočasnej malty
  3. Dokončenie dilatácieTesniaci povrazec + elastický polyuretánový tmel

Hĺbku gélu a prierez dokončenia vyberte podľa podmienok opravy. Východiskových 12,5 cm v kalkulačke neznamená univerzálnu „vrstvu vysychania“. Elastický polyuretánový tmel je súčasťou zobrazeného riešenia mimo ponuky ResinBau.

Ako počítame výplň a vrstvy?

V režime vrstiev vyplýva objem gélu z jeho vlastnej hĺbky h + Δh. Tesniace povrazce a uzavretia zaberajú dodatočné miesto. Potrebnú hĺbku zostavy uvádzame samostatne pre injektáž a dokončenie; CrackOn.5 a polyuretánový tmel sa nesčítavajú ako súčasné vrstvy.

CrackOn.5: približne 2 kg suchej zmesi na liter čerstvej malty. Elastický polyuretánový tmel: objem pásu so zadanou priemernou hĺbkou. Tesniaci povrazec: jeden meter na meter dilatácie pre každé nové vedenie. Rezervu ostatných materiálov pripočítavame samostatne. Rozmery hmôt a nákupný priemer povrazca vyberte podľa konkrétneho produktu.

Objem v litroch = dĺžka v metroch × šírka v cm × celková hĺbka v cm ÷ 10. Celková hĺbka je h + Δh. Percentuálnu rezervu pripočítame na konci.

Dodatočná hĺbka znamená viac priestoru na vyplnenie. Nenahrádza uzavretie povrchu chrániace gél pred vysychaním. Pri veľkých posunoch vrátane seizmických vyžadujú prierez a tesniaci systém individuálny výber.

Výsledkom je objem pripraveného materiálu na vyplnenie zadanej geometrie. Nezahŕňa neznáme dutiny ani únik materiálu mimo dilatácie. Neprepočítavame ho automaticky na kilogramy koncentrátu.

TECHNOLÓGIA REALIZÁCIE

Ako pripraviť a utesniť dilatáciu?

Čistenie, uzavretie a spôsob podávania materiálu nájdete v opise opravy.

Pozrite si opravu dilatácie →

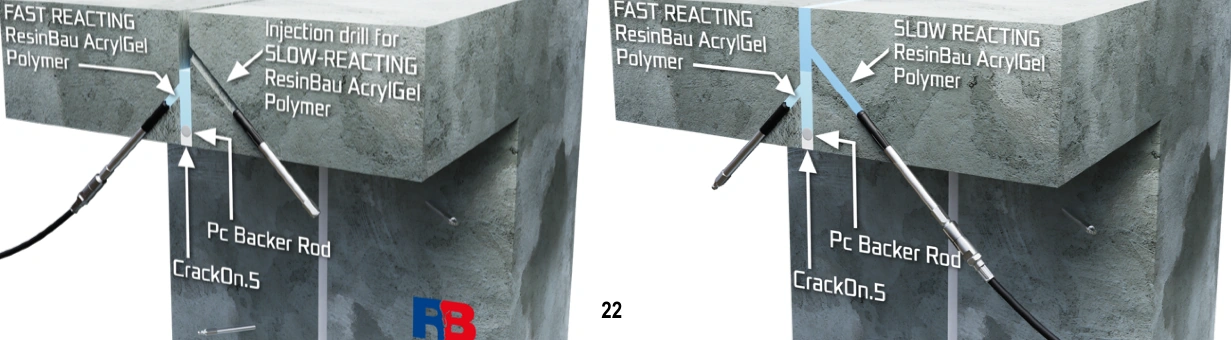

Rez dilatáciou s kanálmi na podávanie materiálu
