BORU KEÇİDİNİN SIZDIRMAZLIĞI
Borunun ətrafındakı sahəni ölçün. İnyeksiya materialını və keçidin bağlanması üçün CrackOn.5 məhlulunu ayrıca hesablayın.
Seçim vurulma və nəzarət üsulunu göstərir. Ölçülər saxlanılır — seçilmiş mövqe üçün bağlanma qalınlıqlarını yoxlayın. Şəkillər qazma planını deyil, prinsipi göstərir.
HARADAN ÖLÇMƏLİ?
Sxem ideal halqavari sahəni göstərir. Uzunluq və diametrlərin miqyası müstəqildir. Qazma dəliklərinin yolunu və ya gizli boşluqları göstərmir.
Sərbəst sahə A = π × (D² − d²) / 4. İnyeksiya həcmi = A × (L − a − b). Bağlanmaların həcmi = A × (a + b). Bütün ölçüləri cm ilə daxil edirsiniz; 1 litr = 1000 cm³. Əlavə yamaq: (en × hündürlük − π × D² / 4) × qalınlıq / 1000 dəlikdən kənardakı məhlulu litrlə verir. Bağlanmaları inyeksiya sahəsindən çıxırıq.
CrackOn.5: təqr. 7,5 l təzə məhlul 15 kg quru qarışıqdan alınır, yəni təqr. 2 kg/l.
Bu, zəmanətli sərf deyil, həndəsi qiymətləndirmədir. Böyük boşluqları, nasos itkilərini, inyeksiya dəliklərini, qatranın genişlənməsini və ya əlavə səth təmirlərini nəzərə almır. Konkret materialın məlumatları olmadan qatranın kiloqramını müəyyən etmirik. Modeldə məhlul qatının olmaması inyeksiya zamanı səthin açıq qala biləcəyi demək deyil.
RESINBAU KATALOQ TEXNOLOGİYASI · SƏHİFƏ 24

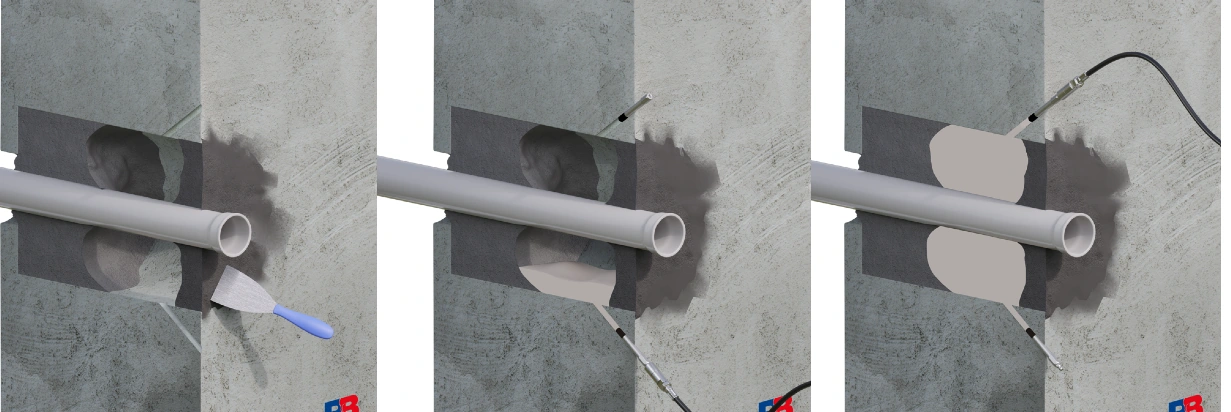

Borunun ətrafındakı çirki və boş parçaları çıxarın.
Keçidin ətrafında vurulma və nəzarət dəliklərini hazırlayın.
Pakerləri quraşdırmazdan əvvəl qazma dəliklərini təmizləyin.
Portları açıq saxlayaraq CrackOn.5 bağlanmasını yerinə yetirin.
Materialı inyeksiya pakerindən vurun. Açıq nəzarət pakerində materialın görünməsini müşahidə edin.
Keçid təsdiqləndikdən sonra nəzarət portunu bağlayın və materialın texnologiyasına uyğun vurulmanı davam etdirin. Sızdırmazlığı yoxlayın.
CrackOn.5 səthi bağlayır, inyeksiya materialı isə bağlanmanın arxasındakı sahəni doldurur.
EYNİ KEÇİD · FƏRQLİ DOLDURMA İSTİQAMƏTİ
Keçidə çıxışdan əlavə havanın çıxış yolu təmin edilməlidir. Aşağıdakı şəkillər hazır qazma planını deyil, doldurma prinsipini göstərir.

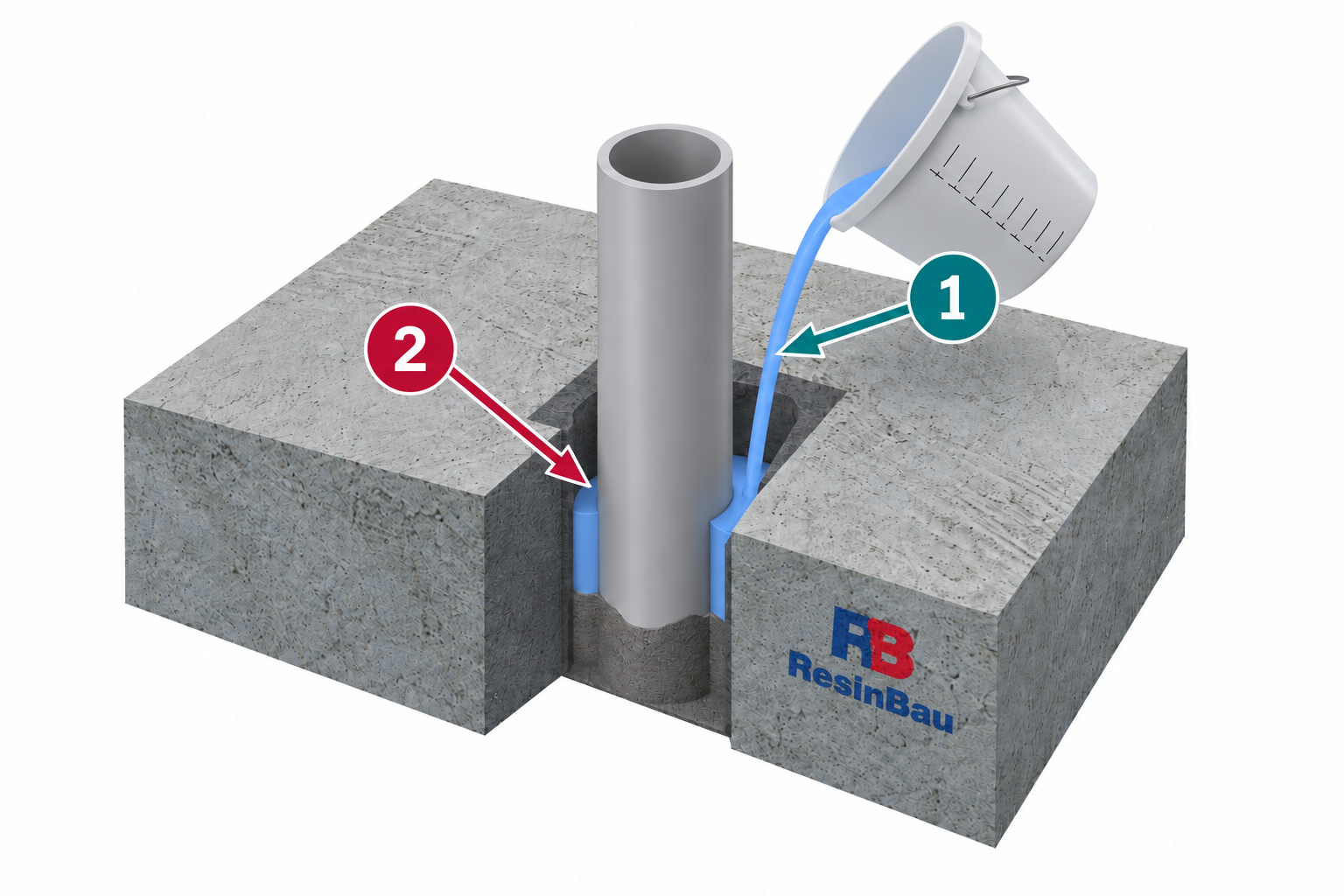

Cazibə ilə variant yuxarıdan giriş, kip dib və belə tətbiqə icazə verilən material tələb edir. Keçidin döşəmədə yerləşməsi inyeksiyadan imtina edilə biləcəyi demək deyil.

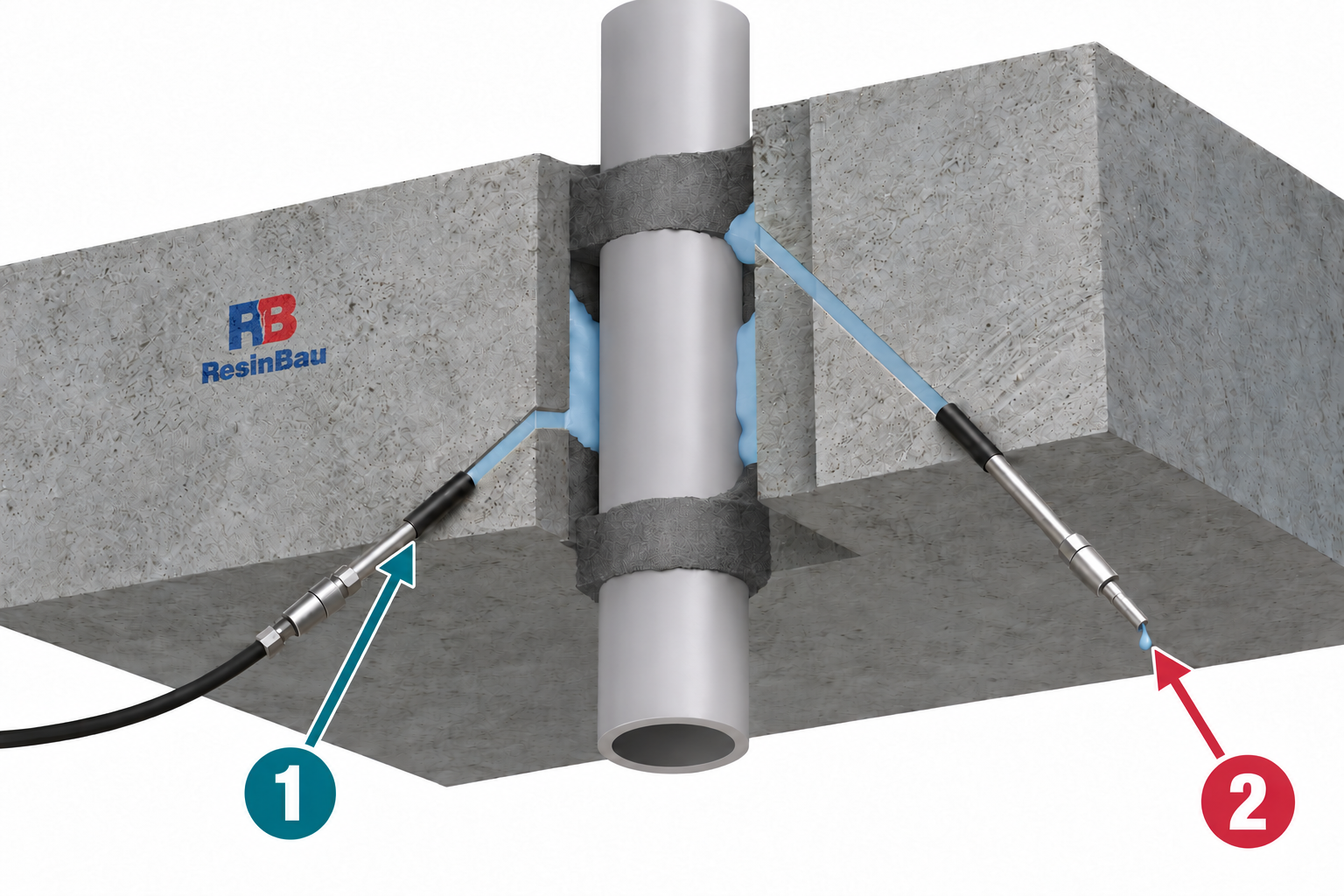

Pakerlər keçidin yanında betonda yerləşdirilib. Betondan keçən daha uzun qazma dəliyi borunun ətrafındakı boşluğun yuxarı zonasına çatır. Dəliklərin faktiki yolu və dərinlikləri müəyyən edilmiş həndəsədən, qatlardan və girişdən asılıdır.
Yeni nümunəvi vizuallaşdırmalar. Keçidin mövqeyinin dəyişməsi həcm düsturunu dəyişmir; bağlanma, vurulma və havanın çıxarılması üsulunu dəyişir.
Şəkillərə əlavə: konkret keçidin təmiri. Material seçimi və işlərin gedişi göstərilən icraya aiddir.
YouTube-da “Sızdıran, su axan boru keçidi” videosunu açın ↗
