SIGILLATURA DELL'ATTRAVERSAMENTO TUBOLARE

Calcolatore degli attraversamenti

Misura lo spazio intorno al tubo. Calcola separatamente il materiale da iniezione e la malta CrackOn.5 per chiudere l'attraversamento.

Dove si trova l'attraversamento?

La scelta mostra alimentazione e controllo. Le dimensioni sono mantenute: verifica gli spessori delle chiusure per la posizione selezionata. Le illustrazioni mostrano il principio, non un piano dei fori.

Dimensioni dell'attraversamento

Misura il foro o l'interno della guaina. Non inserire il diametro esterno della guaina.

Misura sulla superficie esterna del tubo, non il diametro interno. Tubo Ø110 mm → inserisci 11 cm.

Lungo il tubo, dall'inizio alla fine della riparazione. Comprende anche le chiusure cementizie.

Chiusura prima dell'iniezione

Profondità della malta dalla faccia accessibile. Inserisci la dimensione della tecnologia adottata; 0 indica nessuno strato in questo modello.

Inserisci 0 se non esegui la chiusura posteriore con malta. Non conteggiare una barriera esistente come nuova malta.

Pezza aggiuntiva CrackOn.5 intorno all'attraversamento

Se chiudi un'area più ampia intorno all'attraversamento, inserisci larghezza, altezza e spessore della pezza rettangolare in cm. Assumiamo il foro interamente dentro la pezza. Senza pezza aggiuntiva lascia i tre campi a 0.

Larghezza esterna della pezza rettangolare, con foro all'interno.

Altezza esterna della pezza. Sottraiamo automaticamente l'area del foro circolare per non contarla due volte.

Strato sulla superficie della struttura, oltre la lunghezza L. Non lo sottraiamo dal volume di iniezione.

Numero e maggiorazione

Calcola separatamente gli attraversamenti con dimensioni diverse.

Aggiunta al volume dello spazio. Inserisci la tua maggiorazione oppure 0.

Aggiunta al volume delle chiusure. Valore di esempio: adattalo ai lavori.

Modello: un tubo in un foro circolare, con diametri costanti e spazio libero continuo. Inserisci autonomamente gli spessori delle chiusure: non sono raccomandazioni esecutive.

DOVE MISURARE?

Spazio intorno al tubo

Resina / gelCrackOn.5Tubo

Lo schema mostra uno spazio anulare ideale. Le scale di lunghezza e diametri sono indipendenti. Non rappresenta percorsi dei fori o vuoti nascosti.

Come calcoliamo e da dove derivano le ipotesi?

Area dello spazio libero A = π × (D² − d²) / 4. Volume di iniezione = A × (L − a − b). Volume delle chiusure = A × (a + b). Inserisci tutte le dimensioni in cm; 1 litro = 1000 cm³. Pezza aggiuntiva: (larghezza × altezza − π × D² / 4) × spessore / 1000 dà i litri di malta fuori dal foro. Sottraiamo le chiusure dallo spazio da iniettare.

CrackOn.5: circa 7,5 l di malta fresca da 15 kg di miscela secca, quindi circa 2 kg/l.

È una stima geometrica, non un consumo garantito. Non considera cavità, perdite della pompa, fori di iniezione, espansione della resina o riparazioni superficiali aggiuntive. Non determiniamo i chilogrammi di resina senza i dati del materiale specifico. L'assenza di uno strato di malta nel modello non significa che la superficie possa rimanere aperta durante l'iniezione.

TECNOLOGIA DAL CATALOGO RESINBAU · PAGINA 24

Preparazione, chiusura e iniezione

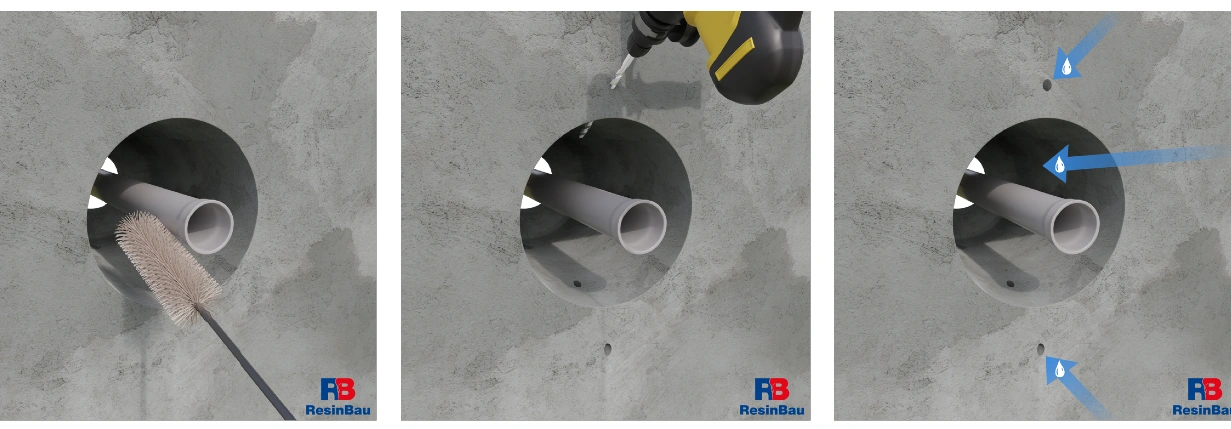

Pulisci la superficie
01
Pulisci la superficie

Rimuovi sporco e frammenti distaccati intorno al tubo.

Esegui i fori
02
Esegui i fori

Prepara i fori di alimentazione e controllo intorno all'attraversamento.

Lava i fori
03
Lava i fori

Pulisci i fori prima di montare i packer.

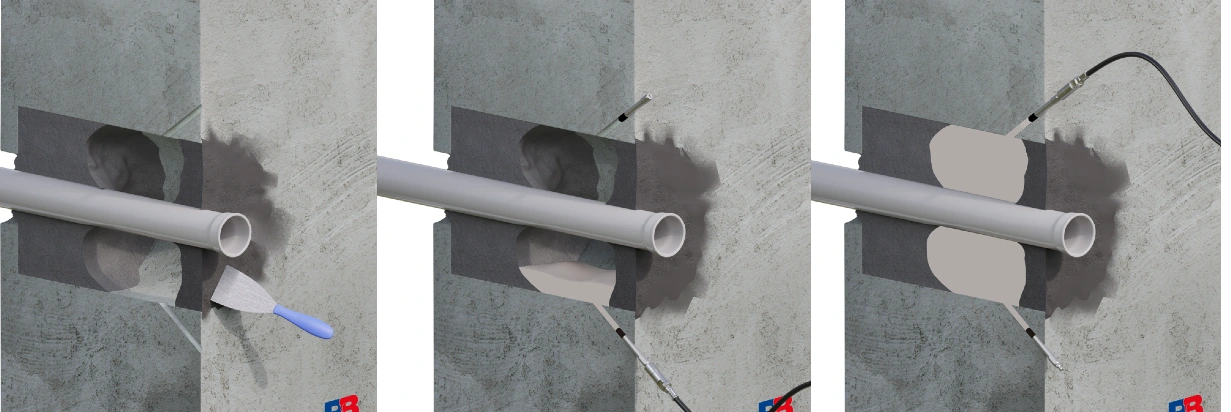

Chiudi la superficie
04
Chiudi la superficie

Realizza la chiusura CrackOn.5 lasciando liberi i punti di iniezione.

Alimenta e osserva la fuoriuscitaControlla qui la fuoriuscita ↗
05
Alimenta e osserva la fuoriuscita

Alimenta il materiale attraverso il packer di iniezione. Osserva la comparsa del materiale nel packer di controllo aperto.

Chiudi il punto e completa la sigillatura
06
Chiudi il punto e completa la sigillatura

Confermato il passaggio, chiudi il punto di controllo e prosegui l'alimentazione secondo la tecnologia del materiale. Verifica la tenuta.

CrackOn.5 chiude la superficie e il materiale iniettato riempie lo spazio dietro la chiusura.

STESSO ATTRAVERSAMENTO · DIVERSA DIREZIONE DI RIEMPIMENTO

Pavimento e soffitto — da dove alimentare il materiale?

Oltre all'accesso all'attraversamento occorre una via di uscita dell'aria. Le illustrazioni seguenti mostrano il principio di riempimento, non un piano dei fori pronto all'uso.

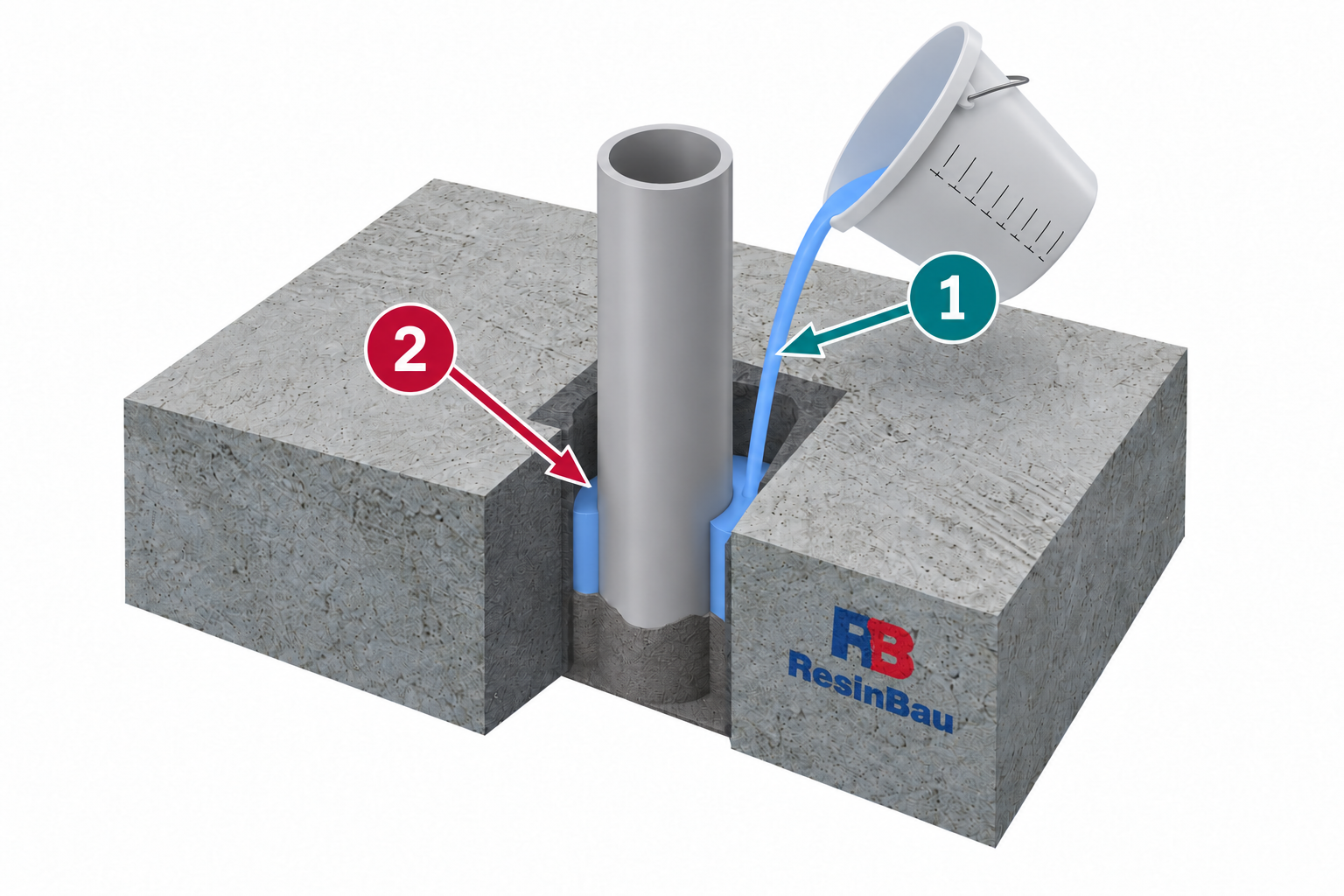

Pavimento / pavimentazione · accesso dall'alto

Pavimento: la freccia 1 indica il versamento dal secchio intorno al tubo, la freccia 2 indica il livello del materiale da controllare
1 Alimentazione2 Controllo del livello
  • Chiudi il fondo dello spazioaffinché il materiale non fuoriesca sotto il solaio.
  • Alimenta dall'alto intorno al tubolasciando una via di uscita dell'aria.
  • Controlla il livello e il riempimento di tutto lo spazio accessibile.

La variante per gravità richiede accesso dall'alto, fondo a tenuta e materiale ammesso per questa applicazione. La sola posizione nel pavimento non significa che si possa rinunciare all'iniezione.

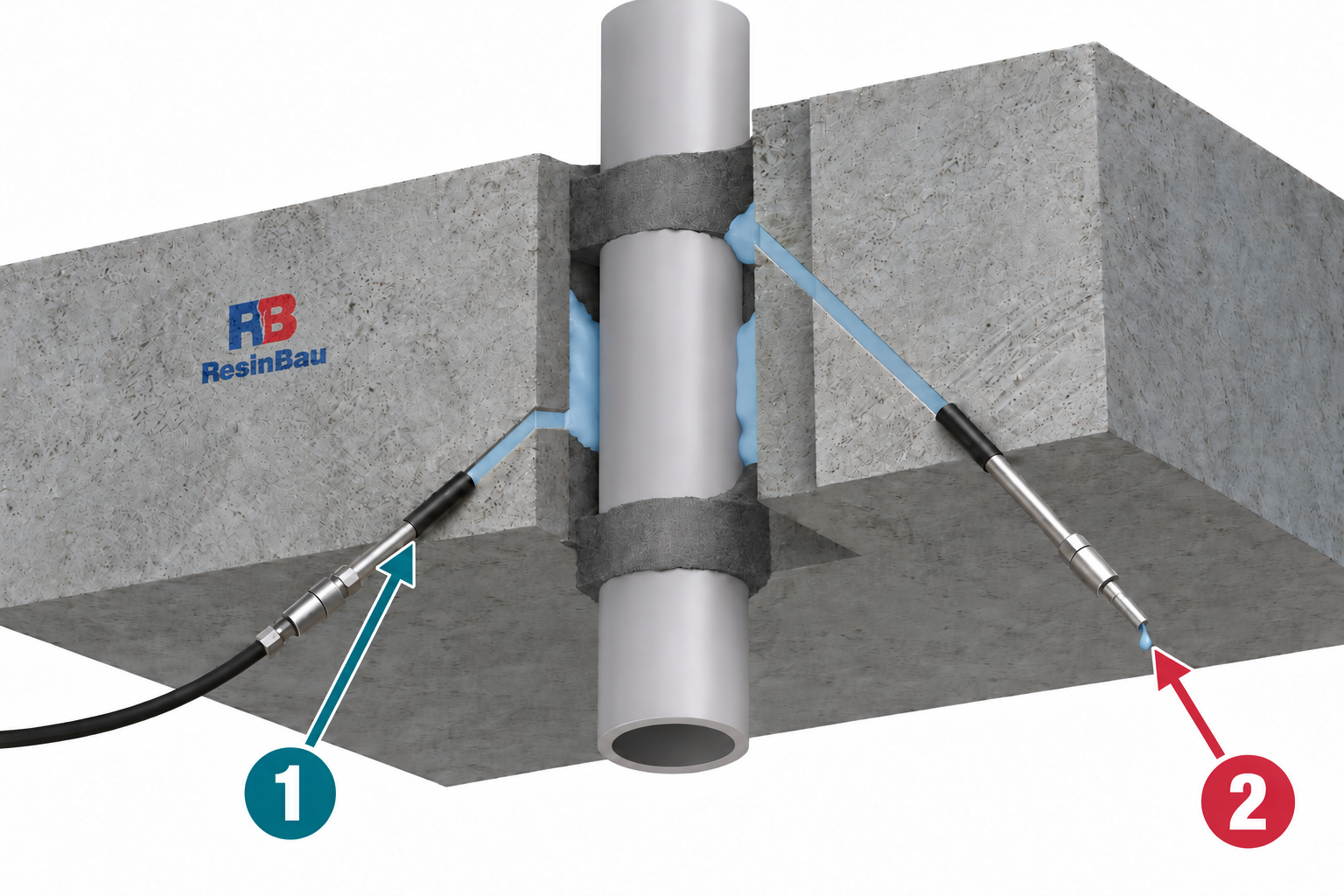

Soffitto / intradosso del solaio · accesso dal basso

Soffitto: la freccia 1 indica il packer sinistro di alimentazione, la freccia 2 la goccia all'uscita del packer destro di controllo
1 Alimentazione2 Fuoriuscita di controllo
  • Alimenta nella parte inferiore dello spazio. Il materiale lo riempie verso l'alto.
  • Collega il canale di controllo alla parte superiore del vuoto. La sua uscita accessibile può trovarsi sotto il solaio.
  • Osserva il materiale all'uscita di controllopoi chiudila e completa la sigillatura secondo la tecnologia adottata.

I packer sono posati nel calcestruzzo accanto all'attraversamento. Un foro più lungo attraverso il calcestruzzo raggiunge la zona superiore del vuoto intorno al tubo. Percorso e profondità effettivi dei fori dipendono da geometria identificata, strati e accesso.

Nuove visualizzazioni indicative. Cambiare la posizione dell'attraversamento non cambia la formula del volume; cambia chiusura, alimentazione e sfiato.

Esempio realizzato — video dell'esecutore

Integrazione delle illustrazioni: riparazione di un attraversamento specifico. Scelta del materiale e lavori si riferiscono all'intervento mostrato.

Apri su YouTube il video «Attraversamento tubolare non a tenuta con perdita» ↗
