BRTVLJENJE CIJEVNOG PRODORA

Kalkulator prodora

Izmjerite prostor oko cijevi. Zasebno izračunajte injekcijski materijal i mort CrackOn.5 za zatvaranje prodora.

Gdje se nalazi prodor?

Odabir prikazuje način ubrizgavanja i kontrole. Dimenzije se zadržavaju — provjerite debljine zatvaranja za odabrani položaj. Ilustracije prikazuju načelo, a ne plan bušotina.

Dimenzije prodora

Izmjerite otvor ili unutrašnjost čahure. Nemojte unijeti vanjski promjer čahure.

Mjerite po vanjskoj površini cijevi, a ne njezin unutarnji otvor. Cijev Ø110 mm → unesite 11 cm.

Duž cijevi, od početka do kraja popravka. Obuhvaća i cementna zatvaranja.

Zatvaranje prije injektiranja

Dubina morta od dostupnog lica. Unesite dimenziju iz usvojene tehnologije; 0 označava izostanak sloja u ovom modelu.

Unesite 0 ako ne izvodite stražnje zatvaranje mortom. Postojeću pregradu nemojte računati kao novi mort.

Dodatna zakrpa CrackOn.5 oko prodora

Ako zatvarate šire područje oko prodora, unesite širinu, visinu i debljinu pravokutne zakrpe u cm. Pretpostavljamo da je otvor potpuno unutar zakrpe. Bez dodatne zakrpe ostavite sva tri polja na 0.

Vanjska širina pravokutne zakrpe, s otvorom unutar nje.

Vanjska visina zakrpe. Površinu kružnog otvora automatski oduzimamo da je ne računamo dvaput.

Sloj na površini pregrade, izvan duljine L. Ne oduzimamo ga od volumena injektiranja.

Broj i rezerva

Prodore drugih dimenzija izračunajte zasebno.

Dodatno uz volumen prostora. Unesite vlastitu rezervu ili 0.

Dodatno uz volumen zatvaranja. Primjerna vrijednost — prilagodite radovima.

Model: jedna cijev u kružnom otvoru, stalnih promjera i s neprekinutim slobodnim prostorom. Debljine zatvaranja unosite samostalno — nisu izvođačka preporuka.

GDJE MJERITI?

Prostor oko cijevi

Smola / gelCrackOn.5Cijev

Shema prikazuje idealan prstenasti prostor. Mjerila duljine i promjera neovisna su. Ne prikazuje trase bušotina ni skrivene šupljine.

Kako računamo i odakle potječu pretpostavke?

Površina slobodnog prostora A = π × (D² − d²) / 4. Volumen injektiranja = A × (L − a − b). Volumen zatvaranja = A × (a + b). Sve dimenzije unosite u cm; 1 litra = 1000 cm³. Dodatna zakrpa: (širina × visina − π × D² / 4) × debljina / 1000 daje litre morta izvan otvora. Zatvaranja oduzimamo od prostora za injektiranje.

CrackOn.5: oko 7,5 l svježeg morta iz 15 kg suhe mješavine, odnosno oko 2 kg/l.

To je geometrijska procjena, a ne zajamčena potrošnja. Ne obuhvaća kaverne, gubitke pumpe, injekcijske rupe, ekspanziju smole ni dodatne površinske popravke. Kilograme smole ne određujemo bez podataka konkretnog materijala. Izostanak sloja morta u modelu ne znači da površina smije ostati otvorena tijekom injektiranja.

TEHNOLOGIJA IZ KATALOGA RESINBAU · STRANICA 24

Priprema, zatvaranje i injektiranje

Očistite površinu
01
Očistite površinu

Uklonite nečistoće i labave dijelove oko cijevi.

Izbušite rupe
02
Izbušite rupe

Pripremite rupe za ubrizgavanje i kontrolu oko prodora.

Isperite rupe
03
Isperite rupe

Očistite bušotine prije ugradnje pakera.

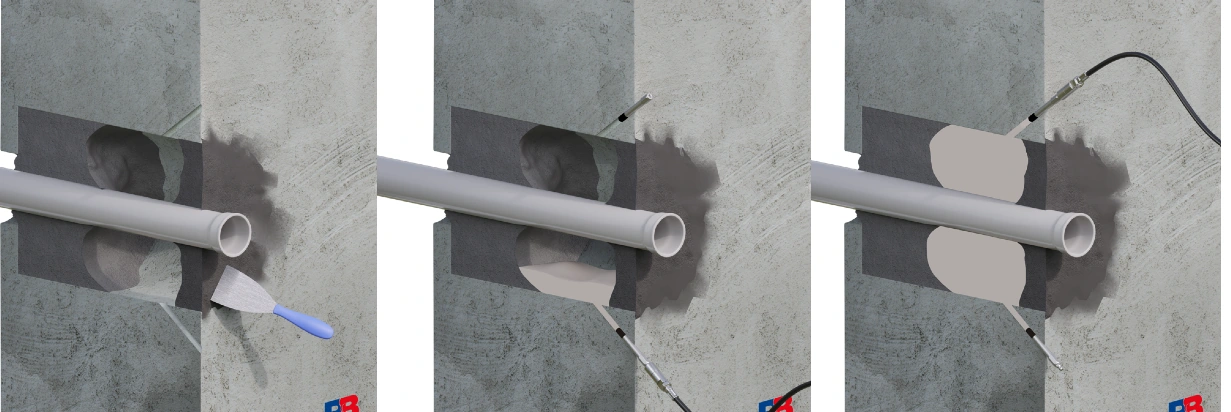

Zatvorite površinu
04
Zatvorite površinu

Izvedite zatvaranje proizvodom CrackOn.5, ostavljajući priključke prohodnima.

Ubrizgavajte i promatrajte istjecanjeOvdje kontrolirajte istjecanje ↗
05
Ubrizgavajte i promatrajte istjecanje

Ubrizgavajte materijal kroz injekcijski paker. Pratite pojavu materijala u otvorenom kontrolnom pakeru.

Zatvorite priključak i dodatno zabrtvite
06
Zatvorite priključak i dodatno zabrtvite

Nakon potvrde prolaza zatvorite kontrolni priključak i nastavite ubrizgavanje prema tehnologiji materijala. Provjerite nepropusnost.

CrackOn.5 zatvara površinu, a injekcijski materijal ispunjava prostor iza zatvaranja.

ISTI PRODOR · DRUGI SMJER ISPUNJAVANJA

Pod i strop — odakle unijeti materijal?

Osim pristupa prodoru treba osigurati put izlaska zraka. Sljedeće ilustracije prikazuju načelo ispunjavanja, a ne gotov plan bušotina.

Pod / estrih · pristup odozgo

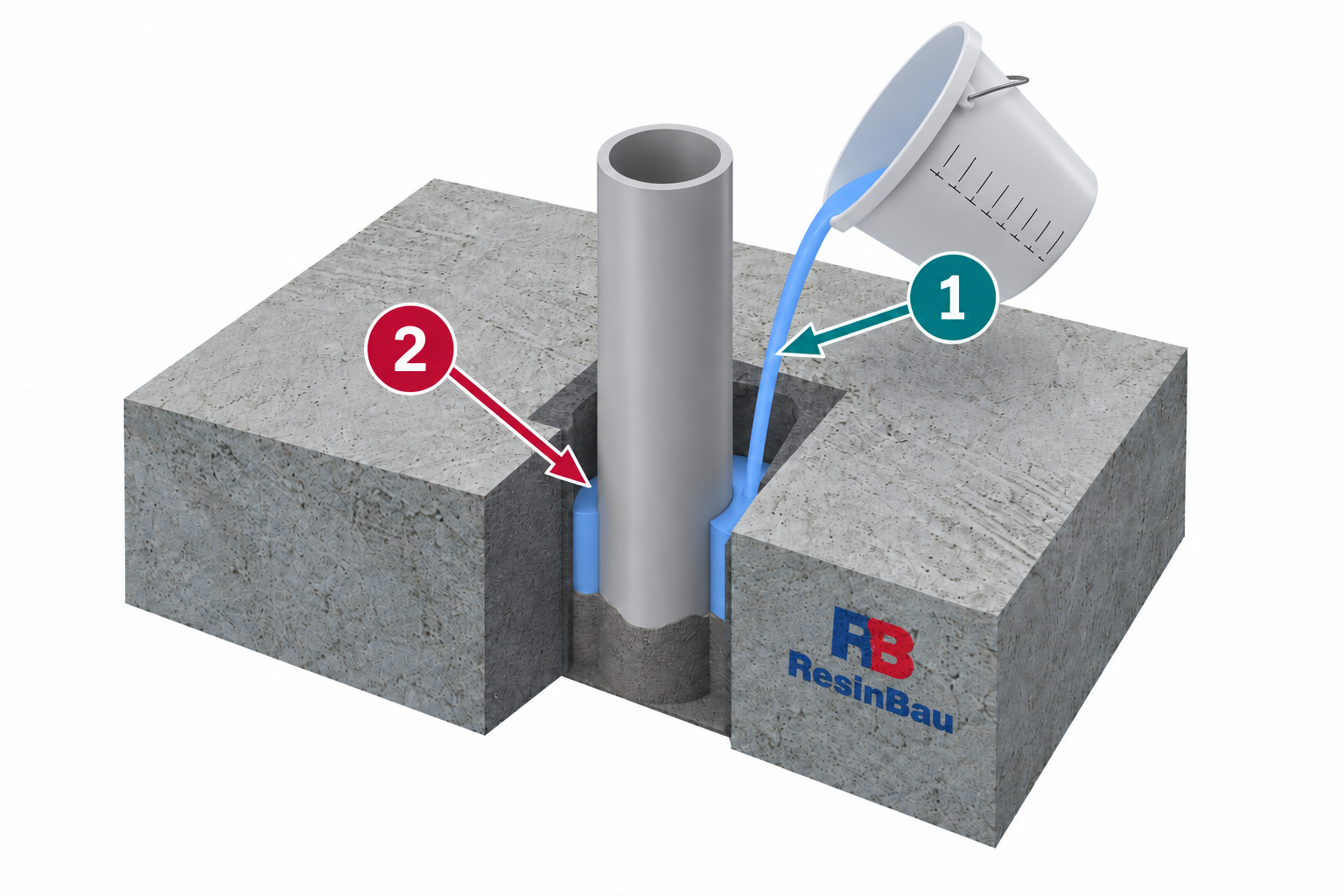

Pod: strelica 1 označava izlijevanje iz kante oko cijevi, strelica 2 označava razinu materijala za kontrolu
1 Dovod2 Kontrola razine
  • Zatvorite dno prostorakako materijal ne bi istjecao ispod stropne ploče.
  • Unosite odozgo oko cijeviostavljajući put izlaska zraka.
  • Kontrolirajte razinu i dopunjavanje cijelog dostupnog prostora.

Gravitacijska varijanta zahtijeva pristup odozgo, nepropusno dno i materijal dopušten za takvu primjenu. Sam položaj u podu ne znači da se može odustati od injektiranja.

Strop / donja ploha ploče · pristup odozdo

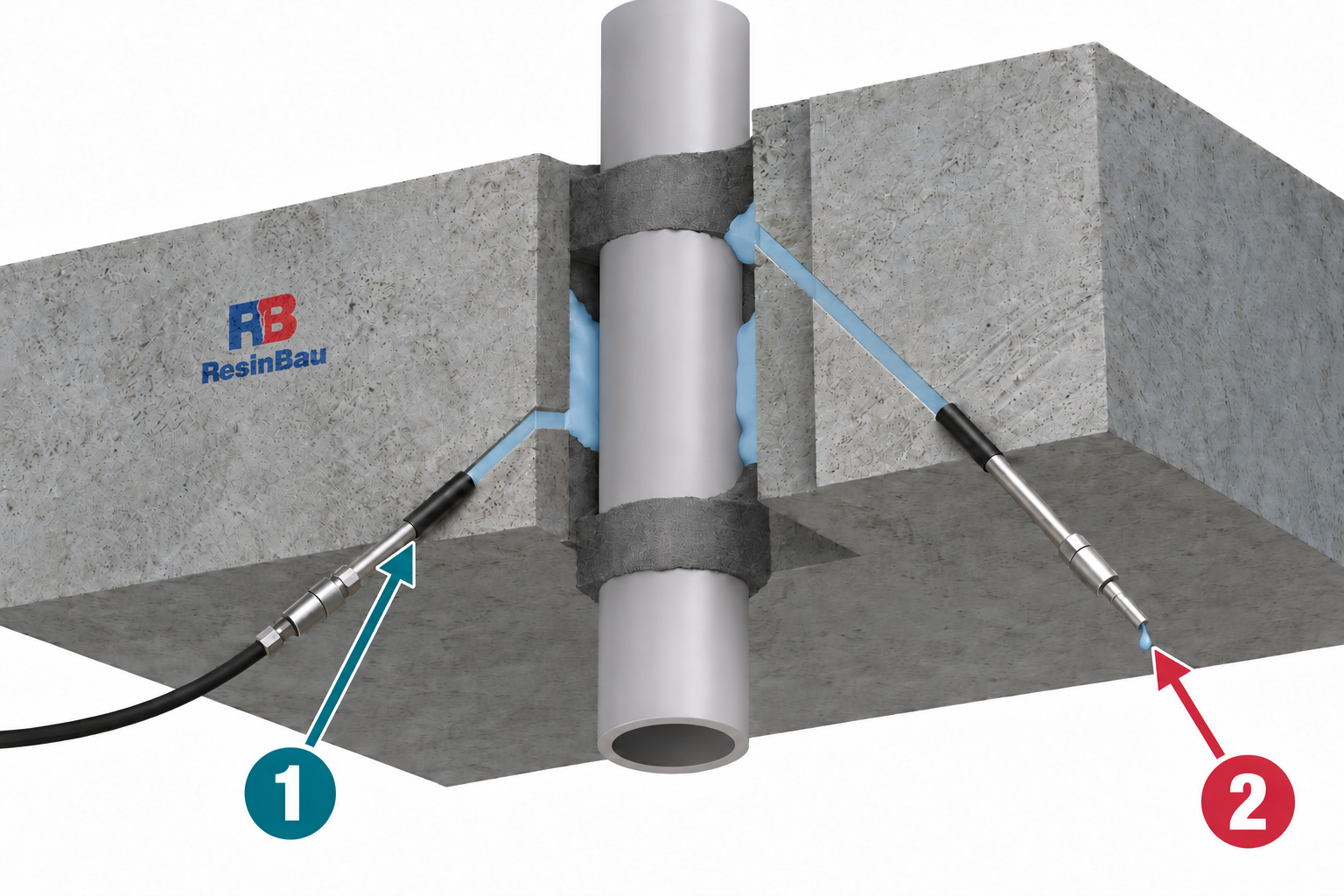

Strop: strelica 1 označava lijevi paker za ubrizgavanje, strelica 2 označava kap na izlazu desnog kontrolnog pakera
1 Dovod2 Kontrolno istjecanje
  • Ubrizgavajte u donji dio prostora. Materijal ga ispunjava prema gore.
  • Povežite kontrolni kanal s gornjim dijelom šupljine. Njegov dostupni izlaz može se nalaziti ispod stropne ploče.
  • Promatrajte materijal na kontrolnom izlazuzatim ga zatvorite i dovršite dodatno brtvljenje prema usvojenoj tehnologiji.

Pakeri su ugrađeni u beton uz prodor. Dulja bušotina kroz beton dopire do gornje zone šupljine oko cijevi. Stvarna trasa i dubine bušotina ovise o ispitanoj geometriji, slojevima i pristupu.

Nove prikazne vizualizacije. Promjena položaja prodora ne mijenja formulu volumena; mijenja način zatvaranja, ubrizgavanja i odzračivanja.

Primjer izvedbe — video izvođača

Dopuna ilustracija: popravak konkretnog prodora. Odabir materijala i tijek radova odnose se na prikazanu izvedbu.

Otvori video „Propustan cijevni prodor koji curi” na YouTube ↗
