TETTING AV RØRGJENNOMFØRING

Gjennomføringskalkulator

Mål rommet rundt røret. Beregn injeksjonsmateriale og CrackOn.5-mørtel til lukking separat.

Hvor er gjennomføringen?

Valget viser tilførsel og kontroll. Målene beholdes — kontroller lukkingstykkelser for plasseringen. Illustrasjonene viser prinsipp, ikke boreplan.

Gjennomføringsmål

Mål hullet eller hylsens innside. Ikke angi hylsens utvendige diameter.

Mål rørets utside, ikke lysåpningen. Rør Ø110 mm → angi 11 cm.

Langs røret fra reparasjonens start til slutt. Omfatter også sementlukkinger.

Lukking før injeksjon

Mørteldybde fra tilgjengelig forside. Angi valgt teknologimål; 0 betyr uten lag i modellen.

Angi 0 uten bakre mørtellukking. Eksisterende skille regnes ikke som ny mørtel.

Ekstra CrackOn.5-lapp rundt gjennomføringen

Ved tetting av større overflate angis rektangulær lapps bredde, høyde og tykkelse i cm. Hullet forutsettes helt innenfor lappen. Uten ekstra lapp beholdes alle tre felt som 0.

Ytre bredde på rektangulær lapp med hullet innenfor.

Lappens ytre høyde. Sirkelarealet trekkes automatisk fra for å unngå dobbelttelling.

Overflatelag utenfor lengde L. Trekkes ikke fra injeksjonsvolumet.

Antall og tillegg

Beregn andre dimensjoner separat.

I tillegg til romvolumet. Angi eget tillegg eller 0.

I tillegg til lukkevolumet. Eksempelverdi — tilpass arbeidet.

Modell: ett rør i rundt hull med konstante diametre og sammenhengende fritt rom. Lukkingstykkelser angis av deg og er ikke utførelsesanbefalinger.

HVOR MÅLES DET?

Rom rundt røret

Harpiks / gelCrackOn.5Rør

Skissen viser et ideelt ringrom. Lengde og diametre har uavhengig målestokk. Boreforløp og skjulte hulrom vises ikke.

Hvordan beregner vi, og hvor kommer forutsetningene fra?

Fritt areal A = π × (D² − d²) / 4. Injeksjonsvolum = A × (L − a − b). Lukkevolum = A × (a + b). Alle mål angis i cm; 1 liter = 1000 cm³. Ekstralapp: (bredde × høyde − π × D² / 4) × tykkelse / 1000 gir liter mørtel utenfor hullet. Lukkinger trekkes fra injeksjonsrommet.

CrackOn.5: ca. 7,5 l fersk mørtel fra 15 kg tørrblanding, altså ca. 2 kg/l.

Dette er geometrisk anslag, ikke garantert forbruk. Det omfatter ikke kaverner, pumpetap, injeksjonshull, harpiksekspansjon eller ekstra overflatereparasjoner. Harpikskilogram beregnes ikke uten produktdata. Fravær av mørtellag i modellen betyr ikke at overflaten kan stå åpen under injeksjon.

TEKNOLOGI FRA RESINBAU-KATALOGEN · SIDE 24

Klargjøring, lukking og injeksjon

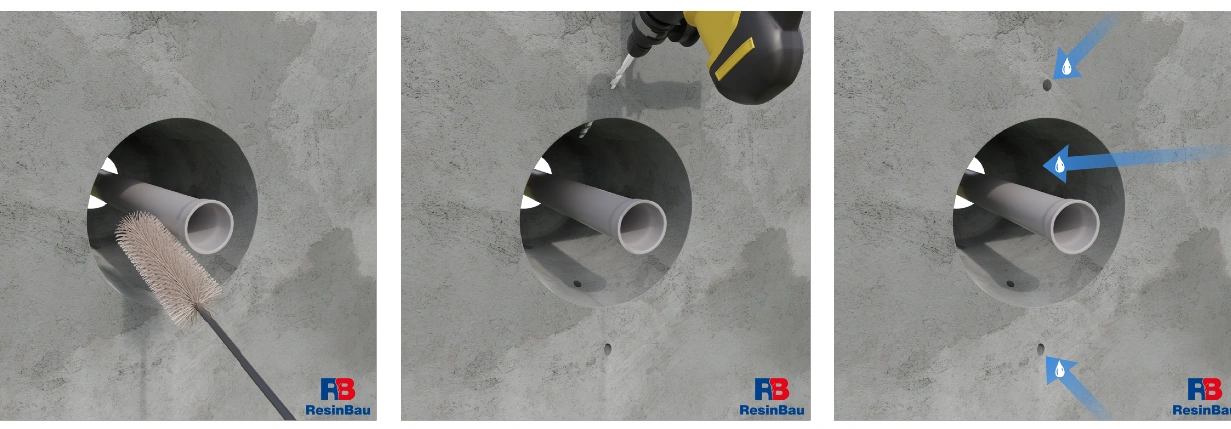

Rengjør overflaten
01
Rengjør overflaten

Fjern smuss og løse deler rundt røret.

Bor hullene
02
Bor hullene

Klargjør tilførsels- og kontrollhull rundt gjennomføringen.

Spyl hullene
03
Spyl hullene

Rengjør før pakermontering.

Lukk overflaten
04
Lukk overflaten

Lag CrackOn.5-lukking med åpne porter.

Tilfør og observer utstrømningenKontroller utstrømning her ↗
05
Tilfør og observer utstrømningen

Tilfør gjennom injeksjonspakeren. Observer materialet i åpen kontrollpaker.

Lukk porten og ettertett
06
Lukk porten og ettertett

Lukk kontrollporten etter bekreftet gjennomgang og fortsett etter materialteknologien. Kontroller tetthet.

CrackOn.5 lukker overflaten, og injeksjonsmaterialet fyller rommet bak.

SAMME GJENNOMFØRING · ANNEN FYLLINGSRETNING

Gulv og himling — hvor tilføres materialet?

I tillegg til tilgang må luften ha en utvei. Illustrasjonene viser fyllingsprinsipp, ikke ferdig boreplan.

Gulv / gulvlag · tilgang ovenfra

Gulv: pil 1 viser helling fra bøtte rundt røret, pil 2 viser materialnivået som kontrolleres
1 Tilførsel2 Nivåkontroll
  • Lukk rommets undersideslik at materialet ikke renner ut under dekket.
  • Tilfør ovenfra rundt røretmed åpen utluftingsvei.
  • Kontroller nivå og full fylling av hele tilgjengelige rommet.

Gravitasjonsalternativ krever tilgang ovenfra, tett bunn og materiale godkjent for metoden. Gulvplassering alene betyr ikke at injeksjon kan sløyfes.

Himling / dekkets underside · tilgang nedenfra

Himling: pil 1 viser venstre tilførselspaker, pil 2 viser dråpe ved høyre kontrollpakers utløp
1 Tilførsel2 Kontrollutstrømning
  • Tilfør til rommets nedre del. Materialet fyller oppover.
  • Koble kontrollkanalen til hulrommets øvre del. Tilgjengelig utløp kan ligge under dekket.
  • Observer materiale ved kontrollutløpetog lukk det deretter før sluttetting etter valgt teknologi.

Pakere er festet i betongen ved gjennomføringen. Lengre hull gjennom betongen når øvre hulrom rundt røret. Faktisk forløp og dybder følger kartlagt geometri, lag og tilgang.

Nye prinsippillustrasjoner. Endret plassering endrer ikke volumformelen, men endrer lukking, tilførsel og utlufting.

Eksempel fra utførelse — utførendes video

Tillegg til illustrasjonene: reparasjon av en konkret gjennomføring. Materialvalg og arbeid gjelder prosjektet som vises.

Åpne videoen «Utett rørgjennomføring med lekkasje» på YouTube ↗
