ETANȘAREA TRAVERSĂRII UNEI ȚEVI

Calculator pentru traversări

Măsoară spațiul din jurul țevii. Calculează separat materialul de injectare și mortarul CrackOn.5 pentru închiderea traversării.

Unde se află traversarea?

Selectarea arată modul de injectare și control. Dimensiunile sunt păstrate — verifică grosimile închiderilor pentru poziția selectată. Ilustrațiile prezintă principiul, nu planul forajelor.

Dimensiunile traversării

Măsoară gaura sau interiorul tubului de protecție. Nu introduce diametrul exterior al tubului de protecție.

Măsoară pe suprafața exterioară a țevii, nu deschiderea ei interioară. Țeavă Ø110 mm → introdu 11 cm.

De-a lungul țevii, de la începutul până la sfârșitul reparației. Include și închiderile din ciment.

Închidere înainte de injectare

Adâncimea mortarului de la fața accesibilă. Introdu dimensiunea din tehnologia adoptată; 0 înseamnă absența stratului în acest model.

Introdu 0 dacă nu execuți închiderea din spate cu mortar. Nu calcula elementul de construcție existent ca mortar nou.

Petic suplimentar CrackOn.5 în jurul traversării

Dacă închizi o arie mai largă în jurul traversării, introdu lățimea, înălțimea și grosimea peticului dreptunghiular în cm. Presupunem gaura complet în interiorul peticului. Fără petic suplimentar, lasă cele trei câmpuri egale cu 0.

Lățimea exterioară a peticului dreptunghiular, cu gaura în interior.

Înălțimea exterioară a peticului. Scădem automat aria găurii circulare pentru a nu o calcula de două ori.

Strat pe suprafața elementului de construcție, în afara lungimii L. Nu îl scădem din volumul injectării.

Număr și rezervă

Calculează separat traversările cu alte dimensiuni.

Suplimentar față de volumul spațiului. Introdu propria rezervă sau 0.

Suplimentar față de volumul închiderilor. Valoare exemplificativă — adaptează la lucrări.

Model: o țeavă într-o gaură circulară, cu diametre constante și spațiu liber continuu. Introduci singur grosimile închiderilor — nu sunt o recomandare de execuție.

UNDE SE MĂSOARĂ?

Spațiul din jurul țevii

Rășină / gelCrackOn.5Țeavă

Schema arată un spațiu inelar ideal. Scările lungimii și diametrelor sunt independente. Nu prezintă traseul forajelor sau golurile ascunse.

Cum calculăm și de unde provin ipotezele?

Aria spațiului liber A = π × (D² − d²) / 4. Volumul injectării = A × (L − a − b). Volumul închiderilor = A × (a + b). Introduci toate dimensiunile în cm; 1 litru = 1000 cm³. Petic suplimentar: (lățime × înălțime − π × D² / 4) × grosime / 1000 dă litrii de mortar din afara găurii. Scădem închiderile din spațiul pentru injectare.

CrackOn.5: aprox. 7,5 l de mortar proaspăt din 15 kg de amestec uscat, adică aprox. 2 kg/l.

Este o estimare geometrică, nu un consum garantat. Nu include cavernele, pierderile pompei, găurile de injectare, expansiunea rășinii sau reparațiile suplimentare ale suprafeței. Nu stabilim kilogramele de rășină fără datele materialului concret. Absența stratului de mortar în model nu înseamnă că suprafața poate rămâne deschisă în timpul injectării.

TEHNOLOGIE DIN CATALOGUL RESINBAU · PAGINA 24

Pregătire, închidere și injectare

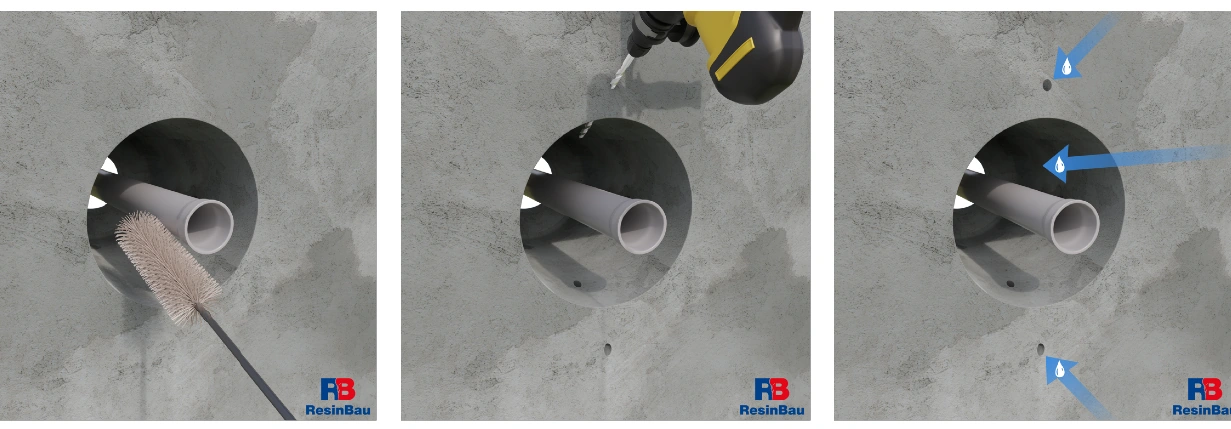

Curăță suprafața
01
Curăță suprafața

Îndepărtează impuritățile și fragmentele desprinse din jurul țevii.

Execută forajele
02
Execută forajele

Pregătește găurile de injectare și control în jurul traversării.

Clătește găurile
03
Clătește găurile

Curăță forajele înainte de montarea packerelor.

Închide suprafața
04
Închide suprafața

Execută închiderea cu CrackOn.5, lăsând porturile libere.

Injectează și urmărește ieșireaControlează ieșirea aici ↗
05
Injectează și urmărește ieșirea

Injectează materialul prin packerul de injectare. Urmărește apariția materialului în packerul de control deschis.

Închide portul și completează etanșarea
06
Închide portul și completează etanșarea

După confirmarea trecerii, închide portul de control și continuă injectarea conform tehnologiei materialului. Verifică etanșeitatea.

CrackOn.5 închide suprafața, iar materialul de injectare umple spațiul din spatele închiderii.

ACEEAȘI TRAVERSARE · ALTĂ DIRECȚIE DE UMPLERE

Pardoseală și plafon — de unde se introduce materialul?

Pe lângă accesul la traversare, trebuie asigurată o cale de evacuare a aerului. Ilustrațiile de mai jos prezintă principiul umplerii, nu un plan de foraje gata de aplicat.

Pardoseală · acces de sus

Pardoseală: săgeata 1 indică turnarea dintr-o găleată în jurul țevii, săgeata 2 indică nivelul materialului pentru control
1 Introducere2 Controlul nivelului
  • Închide partea inferioară a spațiului, pentru ca materialul să nu se scurgă sub planșeu.
  • Introdu de sus în jurul țevii, lăsând o cale de evacuare a aerului.
  • Controlează nivelul și completarea întregului spațiu accesibil.

Varianta gravitațională necesită acces de sus, un fund etanș și un material admis pentru o asemenea aplicare. Simpla poziționare în pardoseală nu înseamnă că se poate renunța la injectare.

Plafon / partea inferioară a planșeului · acces de jos

Plafon: săgeata 1 indică packerul de injectare din stânga, săgeata 2 indică picătura la ieșirea packerului de control din dreapta
1 Introducere2 Ieșire de control
  • Injectează în partea inferioară a spațiului. Materialul îl umple spre partea superioară.
  • Conectează canalul de control cu partea superioară a golului. Ieșirea lui accesibilă se poate afla sub planșeu.
  • Urmărește materialul la ieșirea de control, apoi închide-o și finalizează etanșarea suplimentară conform tehnologiei adoptate.

Packerele sunt montate în beton lângă traversare. Un foraj mai lung prin beton ajunge în zona superioară a golului din jurul țevii. Traseul real și adâncimile forajelor depind de geometria identificată, straturi și acces.

Vizualizări orientative noi. Schimbarea poziției traversării nu modifică formula volumului; schimbă modul de închidere, introducere și aerisire.

Exemplu din execuție — filmul executantului

Completarea ilustrației: repararea unei traversări concrete. Selectarea materialului și desfășurarea lucrărilor se referă la execuția prezentată.

Deschide filmul „Traversare de țeavă neetanșă, cu scurgeri” pe YouTube ↗
