ABDICHTUNG EINER ROHRDURCHFÜHRUNG

Rechner für Durchführungen

Messen Sie den Raum um das Rohr. Berechnen Sie das Injektionsmaterial und den CrackOn.5-Mörtel zum Verschließen der Durchführung getrennt.

Wo befindet sich die Durchführung?

Die Auswahl zeigt Förder- und Kontrollverfahren. Die Maße bleiben erhalten — prüfen Sie die Verschlussdicken für die gewählte Lage. Die Abbildungen zeigen das Prinzip, keinen Bohrplan.

Maße der Durchführung

Messen Sie die Öffnung oder das Hülseninnere. Geben Sie nicht den Außendurchmesser der Hülse ein.

Messen Sie an der Rohraußenfläche, nicht den lichten Durchmesser. Rohr Ø110 mm → 11 cm eingeben.

Entlang des Rohrs, vom Beginn bis zum Ende der Reparatur. Umfasst auch die zementären Verschlüsse.

Verschluss vor der Injektion

Mörteltiefe ab der zugänglichen Oberfläche. Geben Sie das Maß des gewählten Verfahrens ein; 0 bedeutet in diesem Modell keine Schicht.

Geben Sie 0 ein, wenn Sie keinen hinteren Mörtelverschluss herstellen. Zählen Sie eine bestehende Begrenzung nicht als neuen Mörtel.

Zusätzliche CrackOn.5-Fläche um die Durchführung

Wenn Sie einen größeren Bereich um die Durchführung verschließen, geben Sie Breite, Höhe und Dicke der rechteckigen Reparaturfläche in cm ein. Die Öffnung wird vollständig innerhalb dieser Fläche angenommen. Ohne zusätzliche Reparaturfläche lassen Sie alle drei Felder auf 0.

Außenbreite der rechteckigen Reparaturfläche mit innenliegender Öffnung.

Außenhöhe der Reparaturfläche. Die Kreisöffnung wird automatisch abgezogen, damit sie nicht doppelt gezählt wird.

Schicht auf der Bauteiloberfläche außerhalb der Länge L. Sie wird nicht vom Injektionsvolumen abgezogen.

Anzahl und Reserve

Berechnen Sie Durchführungen mit anderen Maßen getrennt.

Zusätzlich zum Raumvolumen. Geben Sie Ihre eigene Reserve oder 0 ein.

Zusätzlich zum Verschlussvolumen. Beispielwert — an die Arbeiten anpassen.

Modell: ein Rohr in einer runden Öffnung mit konstanten Durchmessern und durchgehendem Freiraum. Die Verschlussdicken geben Sie selbst ein — sie sind keine Ausführungsempfehlung.

WO MESSEN?

Raum um das Rohr

Harz / GelCrackOn.5Rohr

Das Schema zeigt einen idealen Ringraum. Längen- und Durchmesserskalen sind unabhängig. Es zeigt weder den Bohrverlauf noch verborgene Hohlräume.

Wie wird gerechnet und woher stammen die Annahmen?

Freie Querschnittsfläche A = π × (D² − d²) / 4. Injektionsvolumen = A × (L − a − b). Verschlussvolumen = A × (a + b). Alle Maße werden in cm eingegeben; 1 Liter = 1000 cm³. Zusätzliche Reparaturfläche: (Breite × Höhe − π × D² / 4) × Dicke / 1000 ergibt Liter Mörtel außerhalb der Öffnung. Die Verschlüsse werden vom Injektionsraum abgezogen.

CrackOn.5: ca. 7,5 l Frischmörtel aus 15 kg Trockenmischung, also ca. 2 kg/l.

Dies ist eine geometrische Schätzung, kein garantierter Verbrauch. Hohlräume, Pumpenverluste, Injektionsbohrlöcher, Harzexpansion und zusätzliche Oberflächenreparaturen werden nicht berücksichtigt. Ohne Daten zum konkreten Material wird keine Harzmasse in Kilogramm bestimmt. Eine fehlende Mörtelschicht im Modell bedeutet nicht, dass die Oberfläche während der Injektion offen bleiben darf.

VERFAHREN AUS DEM RESINBAU-KATALOG · SEITE 24

Vorbereitung, Verschluss und Injektion

Oberfläche reinigen
01
Oberfläche reinigen

Entfernen Sie Schmutz und lose Teile um das Rohr.

Bohrungen herstellen
02
Bohrungen herstellen

Bereiten Sie Injektions- und Kontrollbohrungen um die Durchführung vor.

Bohrlöcher spülen
03
Bohrlöcher spülen

Reinigen Sie die Bohrungen vor der Packermontage.

Oberfläche verschließen
04

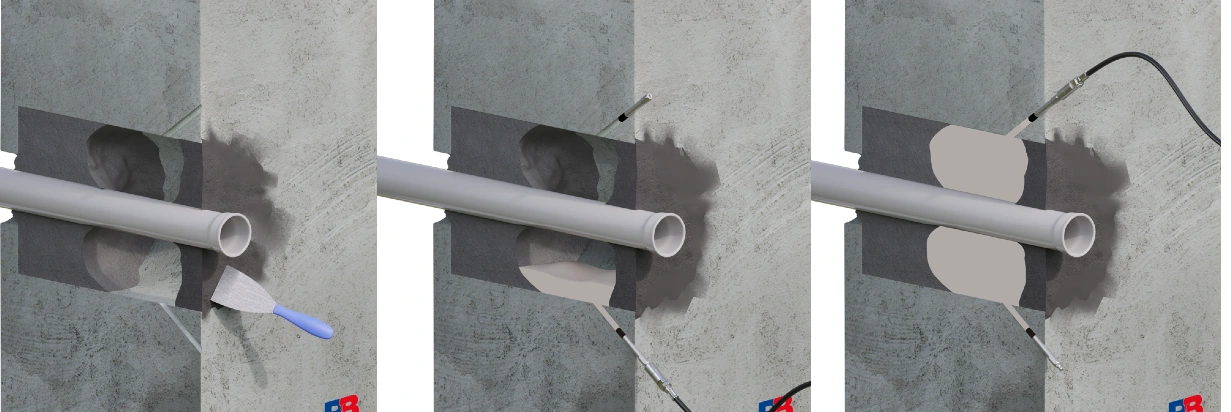

Oberfläche verschließen

Stellen Sie den CrackOn.5-Verschluss her und halten Sie die Anschlüsse frei.

Injizieren und Austritt beobachtenHier den Austritt kontrollieren ↗
05
Injizieren und Austritt beobachten

Injizieren Sie das Material über einen Injektionspacker. Beobachten Sie, ob Material im offenen Kontrollpacker erscheint.

Kontrollanschluss schließen und weiter abdichten
06
Kontrollanschluss schließen und weiter abdichten

Schließen Sie nach Bestätigung des Übergangs den Kontrollanschluss und injizieren Sie entsprechend dem Materialverfahren weiter. Prüfen Sie die Dichtheit.

CrackOn.5 verschließt die Oberfläche; das Injektionsmaterial füllt den Raum hinter dem Verschluss.

DIESELBE DURCHFÜHRUNG · ANDERE FÜLLRICHTUNG

Boden und Decke — von wo wird Material eingebracht?

Neben dem Zugang zur Durchführung muss ein Entlüftungsweg vorhanden sein. Die folgenden Abbildungen zeigen das Füllprinzip, keinen fertigen Bohrplan.

Boden / Bodenaufbau · Zugang von oben

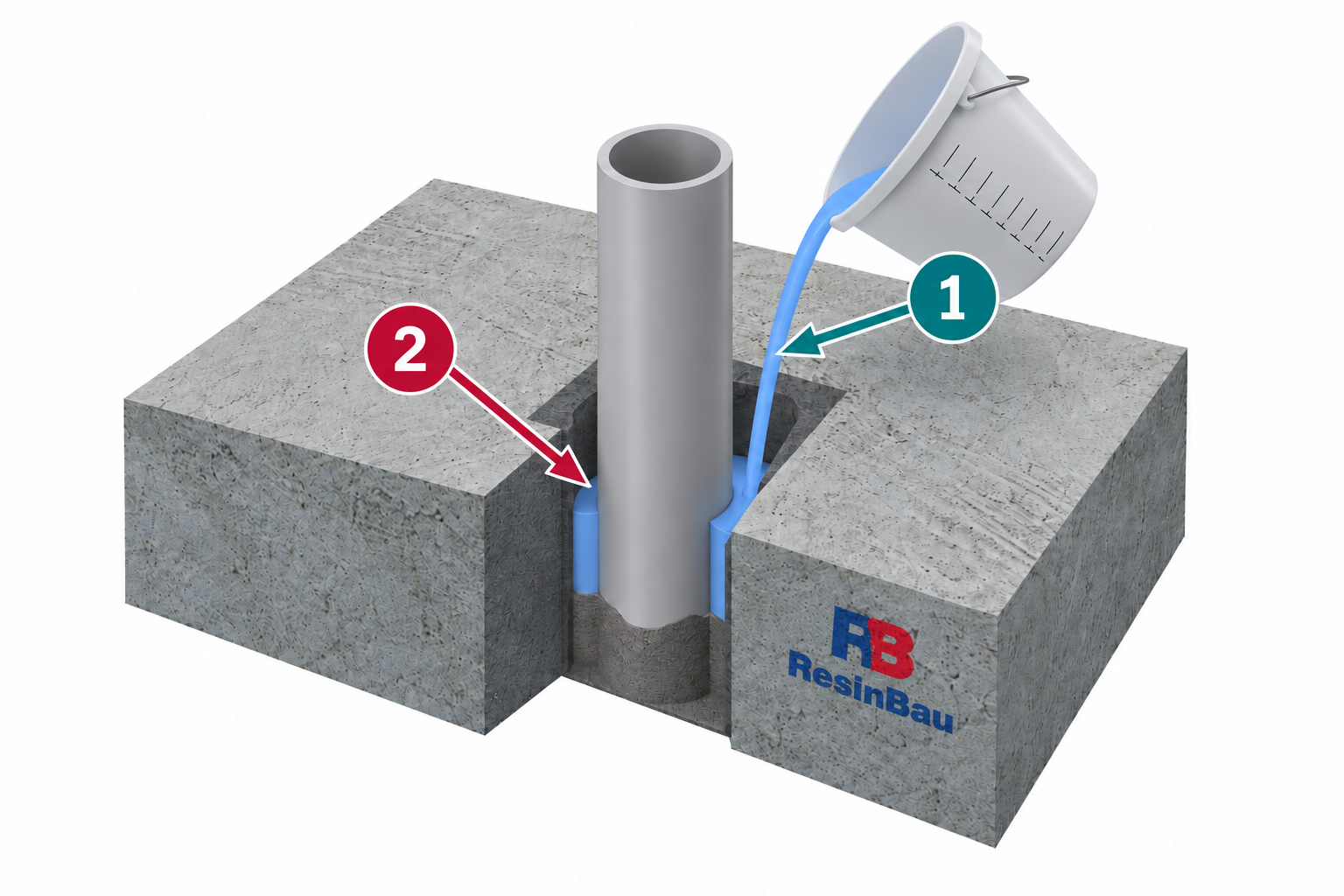

Boden: Pfeil 1 zeigt das Eingießen aus einem Eimer um das Rohr; Pfeil 2 zeigt den zu kontrollierenden Materialstand
1 Einbringen2 Füllstandskontrolle
  • Den unteren Raumabschluss verschließen, damit kein Material unter die Decke austritt.
  • Material von oben um das Rohr einbringenund dabei einen Entlüftungsweg freilassen.
  • Füllstand und vollständige Füllung kontrollieren des gesamten zugänglichen Raums.

Die Schwerkraftvariante erfordert Zugang von oben, einen dichten unteren Abschluss und ein für diese Anwendung zugelassenes Material. Die Lage im Boden allein bedeutet nicht, dass auf eine Injektion verzichtet werden kann.

Decke / Deckenunterseite · Zugang von unten

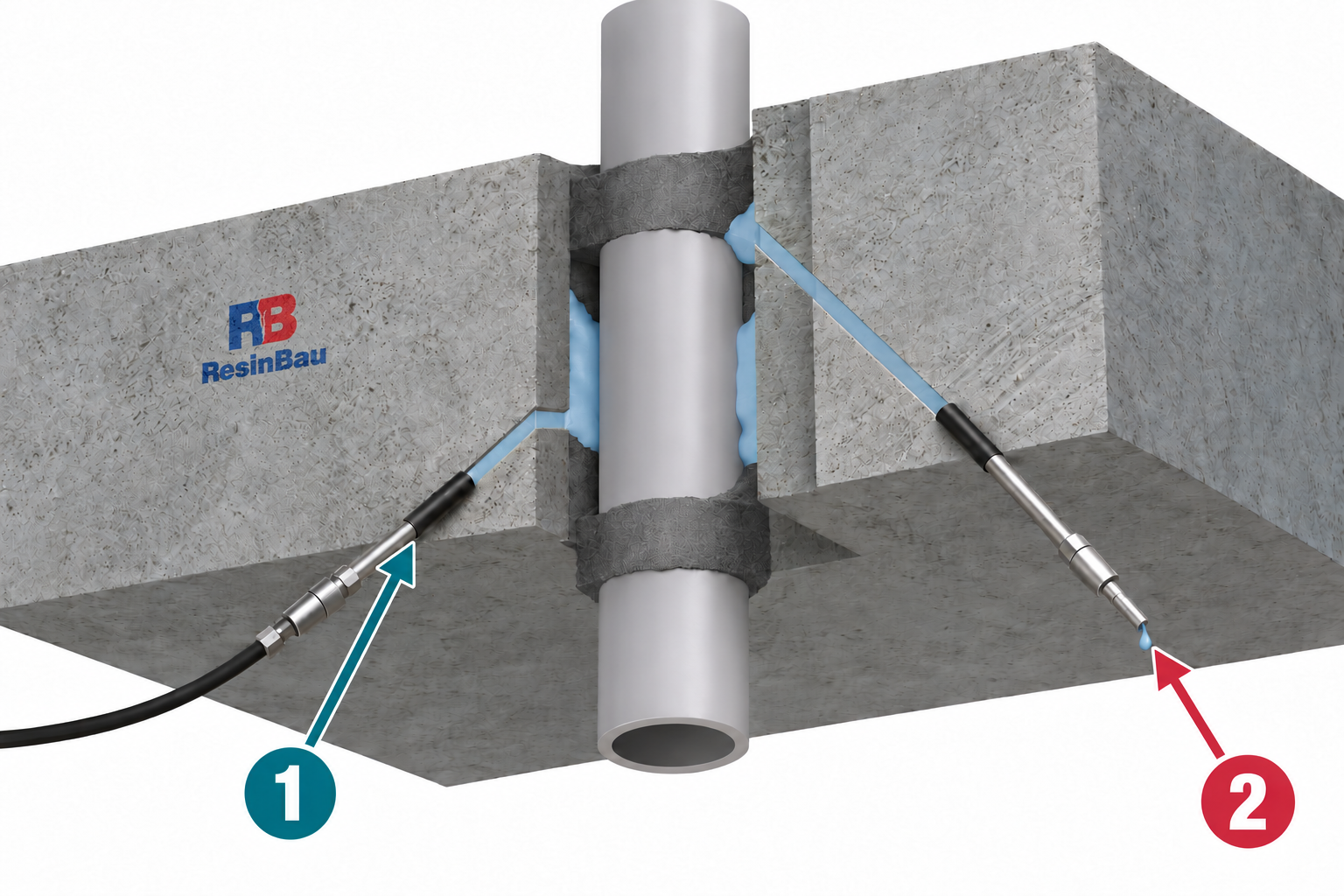

Decke: Pfeil 1 zeigt den linken Injektionspacker; Pfeil 2 zeigt einen Tropfen am Austritt des rechten Kontrollpackers
1 Einbringen2 Kontrollaustritt
  • Material in den unteren Bereich des Raums einbringen. Das Material füllt ihn nach oben.
  • Den Kontrollkanal mit dem oberen Hohlraumbereich verbinden. Sein zugänglicher Austritt kann unter der Decke liegen.
  • Material am Kontrollaustritt beobachten, diesen anschließend schließen und die Abdichtung gemäß dem gewählten Verfahren abschließen.

Die Packer sind im Beton neben der Durchführung gesetzt. Eine längere Bohrung durch den Beton erreicht die obere Hohlraumzone um das Rohr. Tatsächlicher Verlauf und Bohrtiefen hängen von der untersuchten Geometrie, den Schichten und dem Zugang ab.

Neue schematische Darstellungen. Eine andere Durchführungslage verändert nicht die Volumenformel, sondern das Verschluss-, Einbringungs- und Entlüftungsverfahren.

Ausführungsbeispiel — Video des ausführenden Unternehmens

Ergänzung der Abbildungen: Reparatur einer konkreten Durchführung. Materialauswahl und Arbeitsablauf beziehen sich auf die gezeigte Ausführung.

Video „Undichte, leckende Rohrdurchführung“ auf YouTube öffnen ↗
