SELAGEM DE ATRAVESSAMENTO DE TUBAGEM

Calculadora de atravessamentos

Meça o espaço em redor do tubo. Calcule separadamente o material de injeção e a argamassa CrackOn.5 para fechar o atravessamento.

Onde se encontra o atravessamento?

A seleção mostra o modo de aplicação e controlo. As dimensões são mantidas — verifique as espessuras dos fechos para a posição escolhida. As ilustrações mostram o princípio, não um plano de perfuração.

Dimensões do atravessamento

Meça o furo ou o interior da manga. Não introduza o diâmetro exterior da manga.

Meça na superfície exterior do tubo, não o seu diâmetro interior. Tubo Ø110 mm → introduza 11 cm.

Ao longo do tubo, do início ao fim da reparação. Inclui também os fechos cimentícios.

Fecho antes da injeção

Profundidade da argamassa a partir da face acessível. Introduza a dimensão da tecnologia adotada; 0 significa ausência de camada neste modelo.

Introduza 0 se não executar um fecho posterior com argamassa. Não contabilize uma parede existente como nova argamassa.

Remendo adicional CrackOn.5 em redor do atravessamento

Se fechar uma área mais ampla em redor do atravessamento, introduza a largura, a altura e a espessura do remendo retangular em cm. Pressupomos o furo totalmente dentro do remendo. Sem remendo adicional, mantenha os três campos em 0.

Largura exterior do remendo retangular, com o furo no interior.

Altura exterior do remendo. Descontamos automaticamente a área do furo circular para não a contabilizar duas vezes.

Camada na superfície da parede, fora do comprimento L. Não a descontamos do volume de injeção.

Número e margem

Calcule separadamente atravessamentos com dimensões diferentes.

Adicional ao volume do espaço. Introduza a sua margem ou 0.

Adicional ao volume dos fechos. Valor de exemplo — adapte aos trabalhos.

Modelo: um tubo num furo circular, com diâmetros constantes e espaço livre contínuo. Define as espessuras dos fechos — não são uma recomendação de execução.

ONDE MEDIR?

Espaço em redor do tubo

Resina / gelCrackOn.5Tubo

O esquema mostra um espaço anular ideal. As escalas do comprimento e dos diâmetros são independentes. Não representa o percurso das perfurações nem vazios ocultos.

Como calculamos e de onde vêm os pressupostos?

Área do espaço livre A = π × (D² − d²) / 4. Volume de injeção = A × (L − a − b). Volume dos fechos = A × (a + b). Introduza todas as dimensões em cm; 1 litro = 1000 cm³. Remendo adicional: (largura × altura − π × D² / 4) × espessura / 1000 dá litros de argamassa fora do furo. Descontamos os fechos do espaço para injeção.

CrackOn.5: aprox. 7,5 l de argamassa fresca a partir de 15 kg de mistura seca, ou aprox. 2 kg/l.

É uma estimativa geométrica, não consumo garantido. Não considera cavidades, perdas da bomba, furos de injeção, expansão da resina nem reparações superficiais adicionais. Não determinamos quilogramas de resina sem dados do material específico. A ausência de camada de argamassa no modelo não significa que a superfície possa ficar aberta durante a injeção.

TECNOLOGIA DO CATÁLOGO RESINBAU · PÁGINA 24

Preparação, fecho e injeção

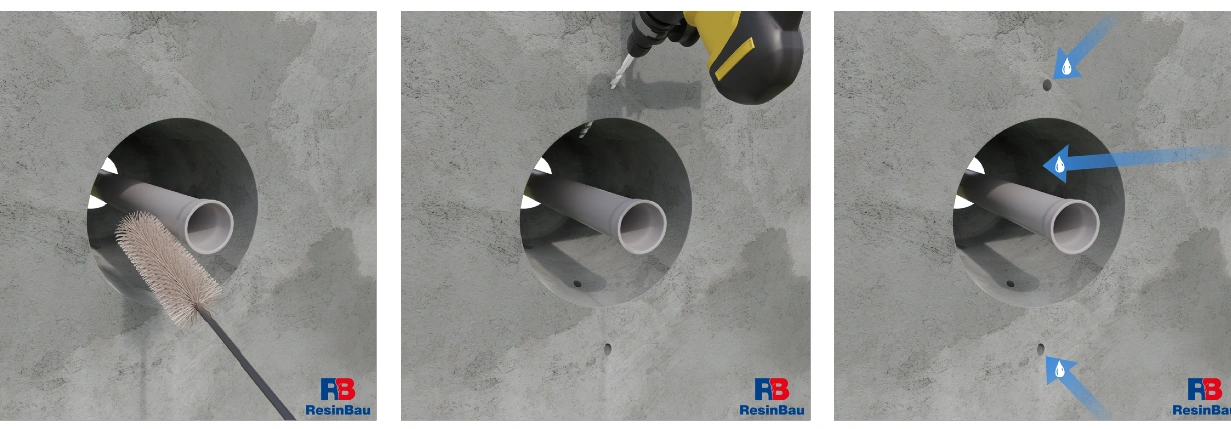

Limpe a superfície
01
Limpe a superfície

Remova sujidade e fragmentos soltos em redor do tubo.

Execute as perfurações
02
Execute as perfurações

Prepare os furos de aplicação e controlo em redor do atravessamento.

Lave os furos
03
Lave os furos

Limpe as perfurações antes de montar os obturadores.

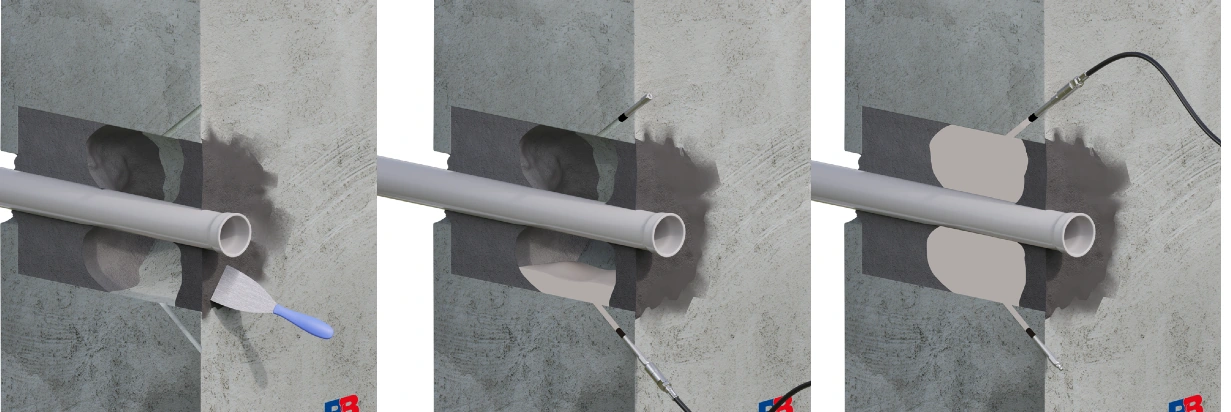

Feche a superfície
04
Feche a superfície

Execute o fecho com CrackOn.5, mantendo os pontos de injeção desobstruídos.

05
Aplique e observe a saída

Aplique o material pelo obturador de injeção. Observe o aparecimento do material no obturador de controlo aberto.

Feche o ponto e complete a selagem
06
Feche o ponto e complete a selagem

Após confirmar a passagem, feche o ponto de controlo e continue a aplicação segundo a tecnologia do material. Verifique a estanquidade.

CrackOn.5 fecha a superfície e o material de injeção preenche o espaço atrás do fecho.

O MESMO ATRAVESSAMENTO · OUTRO SENTIDO DE ENCHIMENTO

Piso e teto — de onde aplicar o material?

Além do acesso ao atravessamento, é necessário garantir uma via de saída do ar. As ilustrações abaixo mostram o princípio de enchimento, não um plano de perfuração pronto.

Piso / pavimento · acesso por cima

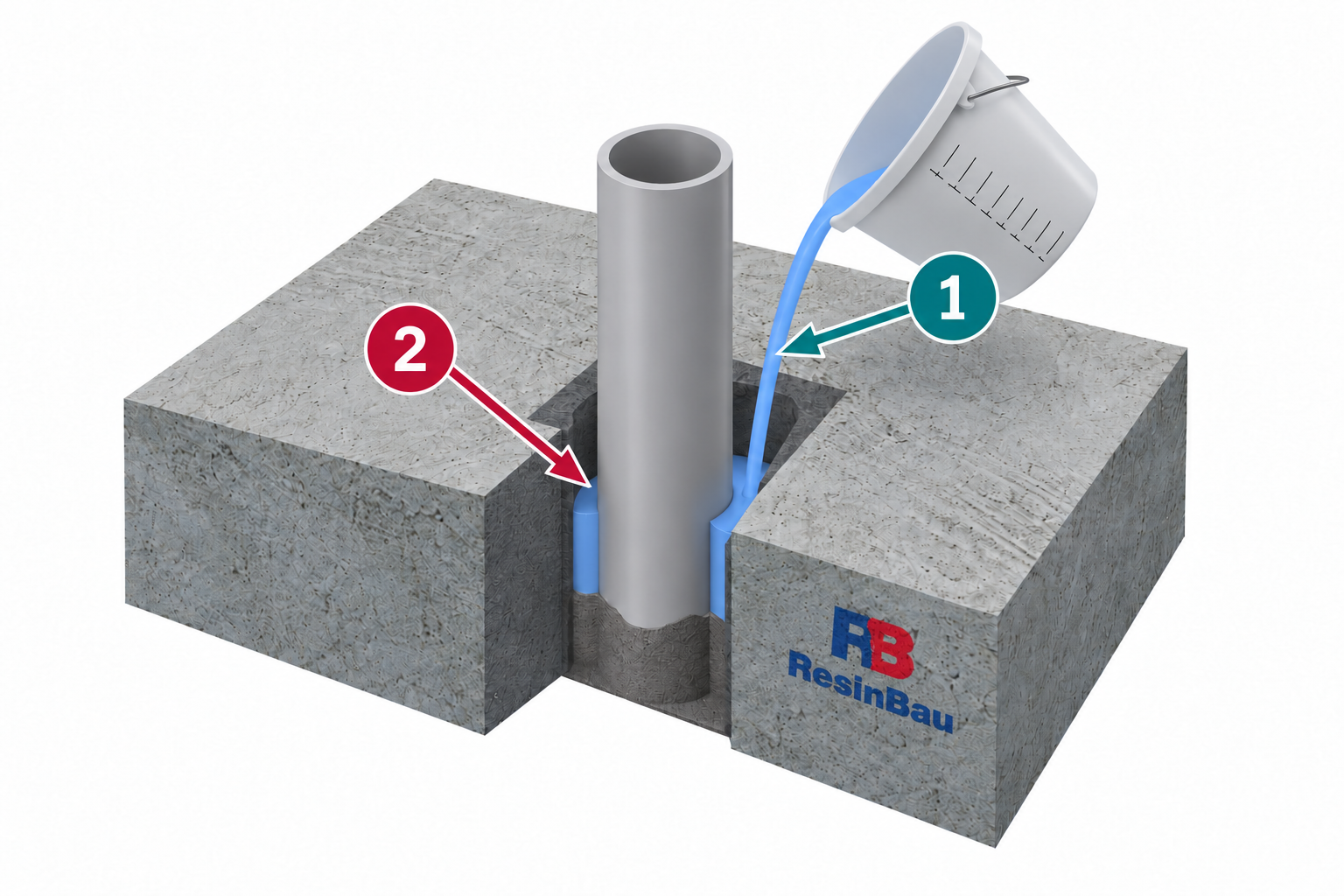

Piso: a seta 1 indica o vazamento de um balde em redor do tubo, a seta 2 indica o nível de material a controlar
1 Aplicação2 Controlo do nível
  • Feche a parte inferior do espaçopara que o material não saia sob a laje.
  • Aplique por cima em redor do tubodeixando uma via de saída do ar.
  • Controle o nível e o enchimento de todo o espaço acessível.

A variante por gravidade exige acesso superior, fundo estanque e material aprovado para essa aplicação. A posição no piso, por si só, não significa que se possa dispensar a injeção.

Teto / face inferior da laje · acesso por baixo

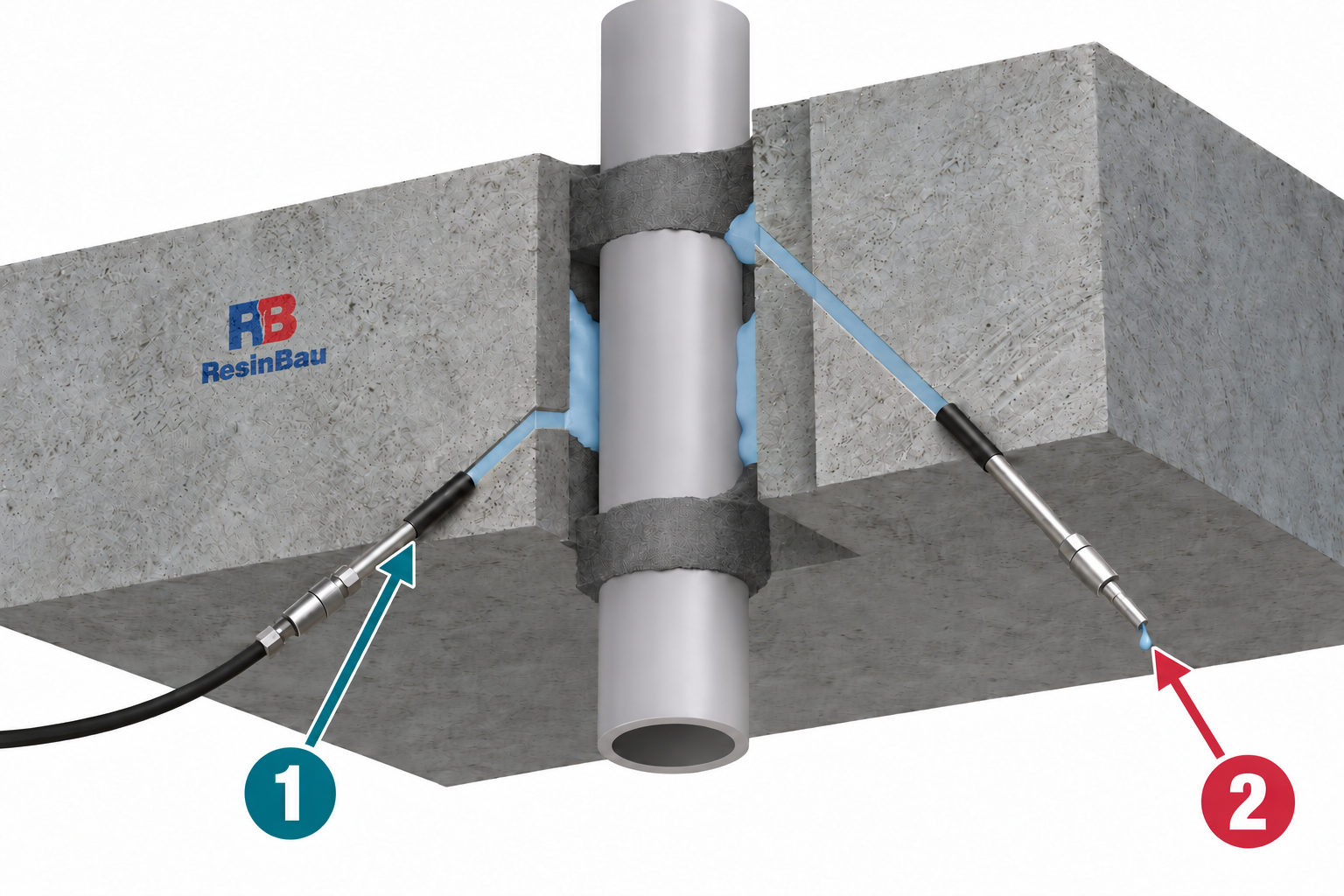

Teto: a seta 1 indica o obturador esquerdo de aplicação, a seta 2 indica a gota na saída do obturador direito de controlo
1 Aplicação2 Saída de controlo
  • Aplique na parte inferior do espaço. O material preenche-o de baixo para cima.
  • Ligue o canal de controlo à parte superior do vazio. A sua saída acessível pode ficar sob a laje.
  • Observe o material na saída de controloe depois feche-a e conclua a selagem segundo a tecnologia adotada.

Os obturadores são instalados no betão ao lado do atravessamento. Uma perfuração mais longa pelo betão chega à zona superior do vazio em redor do tubo. O percurso real e as profundidades das perfurações dependem da geometria, camadas e acesso identificados.

Novas visualizações indicativas. Alterar a posição do atravessamento não muda a fórmula do volume; muda o fecho, a aplicação e a libertação do ar.

Exemplo de obra — vídeo do aplicador

Complemento das ilustrações: reparação de um atravessamento específico. A seleção do material e a execução referem-se à obra apresentada.
