IZOLIMI I KALIMIT TË TUBIT NDAJ UJIT

Llogaritësi i kalimeve të instalimeve

Matni hapësirën rreth tubit. Llogaritni veçmas materialin e injektimit dhe llaçin CrackOn.5 për mbylljen e kalimit.

Ku ndodhet kalimi i instalimit?

Zgjedhja tregon mënyrën e furnizimit dhe kontrollit. Përmasat ruhen — kontrolloni trashësitë e mbylljeve për pozicionin e zgjedhur. Ilustrimet tregojnë parimin, jo planin e vrimave.

Përmasat e kalimit

Matni vrimën ose brendësinë e mëngës mbrojtëse. Mos vendosni diametrin e jashtëm të mëngës.

Matni sipërfaqen e jashtme të tubit, jo hapësirën e tij të brendshme. Tub Ø110 mm → vendosni 11 cm.

Përgjatë tubit, nga fillimi deri në fund të riparimit. Përfshin edhe mbylljet me çimento.

Mbyllja para injektimit

Thellësia e llaçit nga faqja e arritshme. Vendosni përmasën nga teknologjia e zgjedhur; 0 nënkupton mungesë shtrese në këtë model.

Vendosni 0 nëse nuk kryeni mbyllje të pasme me llaç. Mos e llogaritni ndarjen ekzistuese si llaç të ri.

Arnë shtesë CrackOn.5 rreth kalimit

Nëse mbyllni një zonë më të gjerë rreth kalimit, vendosni gjerësinë, lartësinë dhe trashësinë e arnës drejtkëndore në cm. Supozojmë që vrima ndodhet tërësisht brenda arnës. Pa arnë shtesë, lërini të tri fushat të barabarta me 0.

Gjerësia e jashtme e arnës drejtkëndore, me vrimën brenda.

Lartësia e jashtme e arnës. Sipërfaqen e vrimës rrethore e zbresim automatikisht që të mos llogaritet dy herë.

Shtresa në sipërfaqen e murit ose pllakës, jashtë gjatësisë L. Nuk e zbresim nga vëllimi i injektimit.

Numri dhe rezerva

Kalimet me përmasa të tjera llogaritini veçmas.

Shtesë mbi vëllimin e hapësirës. Vendosni rezervën tuaj ose 0.

Shtesë mbi vëllimin e mbylljeve. Vlerë shembull — përshtateni me punimet.

Modeli: një tub në një vrimë rrethore, me diametra konstantë dhe hapësirë të lirë të vazhdueshme. Trashësitë e mbylljeve i vendosni vetë — nuk janë rekomandim zbatimi.

KU DUHET MATUR?

Hapësira rreth tubit

Rrëshirë / xhelCrackOn.5Tub

Skema tregon hapësirë ideale unazore. Shkallët e gjatësisë dhe diametrave janë të pavarura. Nuk paraqet ecurinë e vrimave apo zgavrat e fshehura.

Si llogarisim dhe nga vijnë supozimet?

Sipërfaqja e hapësirës së lirë A = π × (D² − d²) / 4. Vëllimi i injektimit = A × (L − a − b). Vëllimi i mbylljeve = A × (a + b). Të gjitha përmasat i vendosni në cm; 1 litër = 1000 cm³. Arna shtesë: (gjerësia × lartësia − π × D² / 4) × trashësia / 1000 jep litrat e llaçit jashtë vrimës. Mbylljet i zbresim nga hapësira për injektim.

CrackOn.5: rreth 7,5 l llaç i freskët nga 15 kg përzierje e thatë, pra rreth 2 kg/l.

Kjo është përllogaritje gjeometrike, jo konsum i garantuar. Nuk përfshin kavitetet, humbjet e pompës, vrimat e injektimit, zgjerimin e rrëshirës apo riparimet shtesë të sipërfaqes. Kilogramët e rrëshirës nuk i përcaktojmë pa të dhënat e materialit konkret. Mungesa e shtresës së llaçit në model nuk nënkupton që sipërfaqja mund të mbetet e hapur gjatë injektimit.

TEKNOLOGJI NGA KATALOGU RESINBAU · FAQJA 24

Përgatitja, mbyllja dhe injektimi

Pastroni sipërfaqen
01
Pastroni sipërfaqen

Hiqni papastërtitë dhe pjesët e lira rreth tubit.

Realizoni vrimat
02
Realizoni vrimat

Përgatitni vrimat e furnizimit dhe kontrollit rreth kalimit.

Shpëlani vrimat
03
Shpëlani vrimat

Pastroni vrimat përpara montimit të pakerëve.

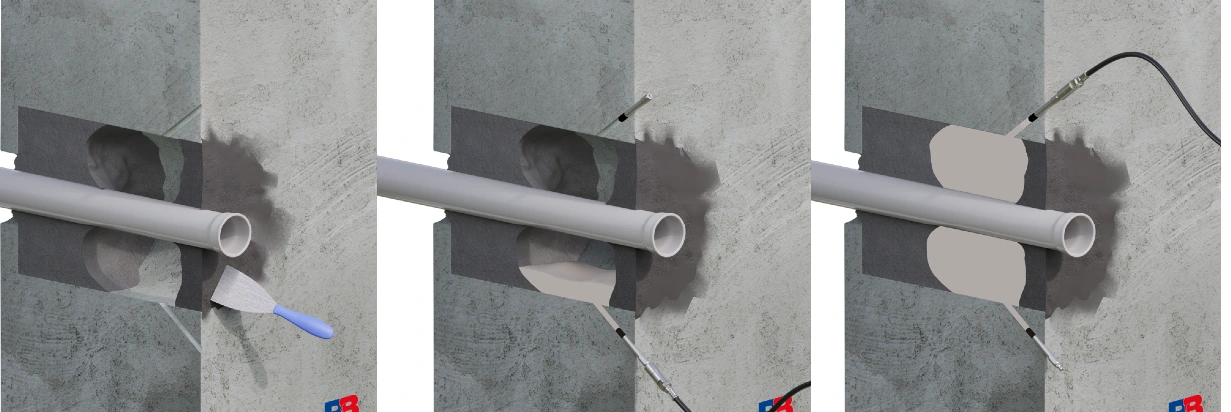

Mbyllni sipërfaqen
04
Mbyllni sipërfaqen

Realizoni mbylljen me CrackOn.5, duke i lënë portat të kalueshme.

Furnizoni dhe vëzhgoni daljenKontrolloni daljen këtu ↗
05
Furnizoni dhe vëzhgoni daljen

Furnizoni materialin përmes pakerit të injektimit. Vëzhgoni shfaqjen e materialit në pakerin e hapur të kontrollit.

Mbyllni portën dhe plotësoni izolimin
06
Mbyllni portën dhe plotësoni izolimin

Pas konfirmimit të kalimit, mbyllni portën e kontrollit dhe vazhdoni furnizimin sipas teknologjisë së materialit. Kontrolloni papërshkueshmërinë.

CrackOn.5 mbyll sipërfaqen, ndërsa materiali i injektimit mbush hapësirën pas mbylljes.

I NJËJTI KALIM · DREJTIM TJETËR MBUSHJEJE

Dyshemeja dhe tavani — nga të furnizohet materiali?

Përveç qasjes te kalimi duhet siguruar rruga e daljes së ajrit. Ilustrimet më poshtë tregojnë parimin e mbushjes, jo plan të gatshëm vrimash.

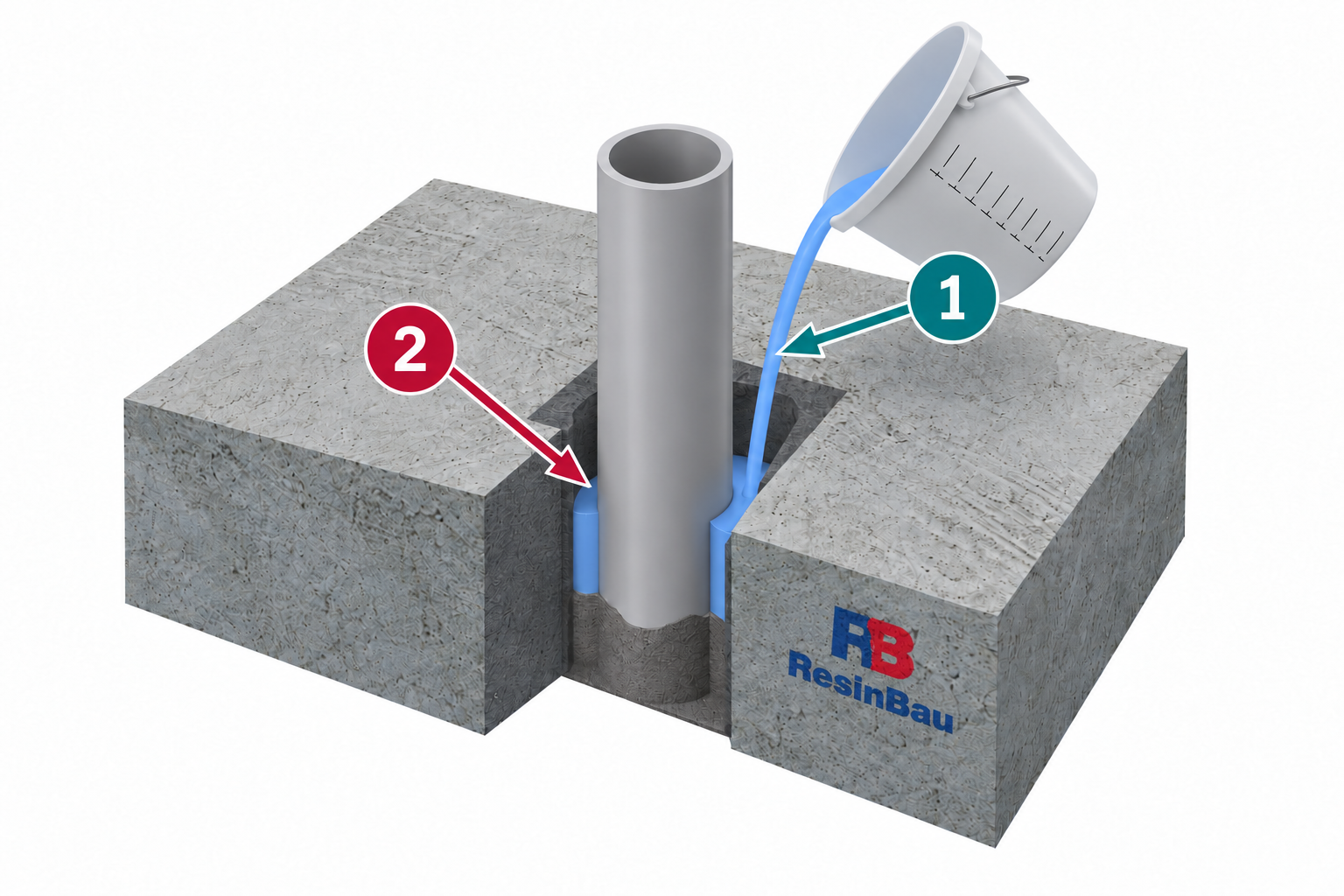

Dysheme / shtresë dyshemeje · qasje nga lart

Dyshemeja: shigjeta 1 tregon derdhjen nga kova rreth tubit, shigjeta 2 tregon nivelin e materialit për kontroll
1 Furnizimi2 Kontrolli i nivelit
  • Mbyllni fundin e hapësirës, që materiali të mos rrjedhë poshtë soletës.
  • Furnizoni nga lart rreth tubit, duke lënë rrugë për daljen e ajrit.
  • Kontrolloni nivelin dhe plotësimin e të gjithë hapësirës së arritshme.

Varianti me gravitet kërkon qasje nga lart, fund hermetik dhe material të lejuar për këtë aplikim. Vetëm pozicioni në dysheme nuk nënkupton që mund të hiqet dorë nga injektimi.

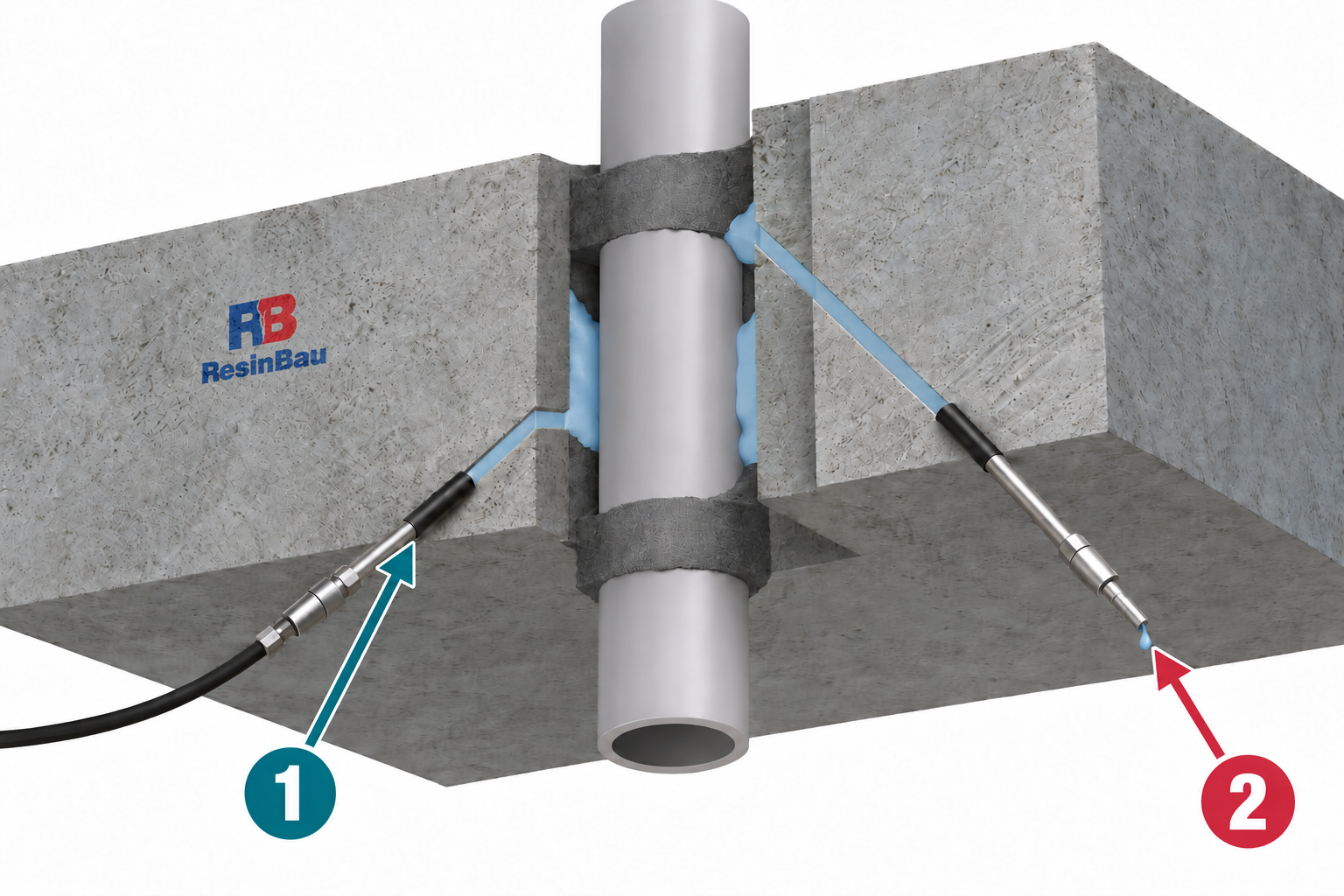

Tavan / pjesa e poshtme e soletës · qasje nga poshtë

Tavani: shigjeta 1 tregon pakerin furnizues majtas, shigjeta 2 tregon pikën në daljen e pakerit të kontrollit djathtas
1 Furnizimi2 Dalja e kontrollit
  • Furnizoni në pjesën e poshtme të hapësirës. Materiali e mbush atë drejt lart.
  • Lidheni kanalin e kontrollit me pjesën e sipërme të zgavrës. Dalja e tij e arritshme mund të ndodhet nën soletë.
  • Vëzhgoni materialin në daljen e kontrollit, pastaj mbylleni dhe përfundoni izolimin sipas teknologjisë së zgjedhur.

Pakerët vendosen në beton pranë kalimit. Vrima më e gjatë përmes betonit arrin te zona e sipërme e zgavrës rreth tubit. Ecuria dhe thellësitë reale të vrimave varen nga gjeometria e identifikuar, shtresat dhe qasja.

Vizualizime të reja shpjeguese. Ndryshimi i pozicionit të kalimit nuk ndryshon formulën e vëllimit; ndryshon mënyrën e mbylljes, furnizimit dhe nxjerrjes së ajrit.

Shembull zbatimi — video e zbatuesit

Plotësim i ilustrimeve: riparimi i një kalimi konkret. Përzgjedhja e materialit dhe ecuria e punimeve lidhen me zbatimin e paraqitur.

Hapni videon «Kalim tubi johermetik që rrjedh» në YouTube ↗
