SELLADO DEL PASO DE TUBERÍA
Mide el espacio alrededor de la tubería. Calcula por separado el material de inyección y el mortero CrackOn.5 para cerrar el paso.
La selección muestra el método de aplicación y control. Se conservan las dimensiones: comprueba los espesores de cierre para la posición elegida. Las ilustraciones muestran el principio, no un plan de perforación.
¿DÓNDE MEDIR?
El esquema muestra un espacio anular ideal. Las escalas de longitud y diámetro son independientes. No muestra el trazado de las perforaciones ni los huecos ocultos.
Área del espacio libre A = π × (D² − d²) / 4. Volumen de inyección = A × (L − a − b). Volumen de cierres = A × (a + b). Introduces todas las dimensiones en cm; 1 litro = 1000 cm³. Parche adicional: (anchura × altura − π × D² / 4) × espesor / 1000 da litros de mortero fuera del orificio. Descontamos los cierres del espacio de inyección.
CrackOn.5: aprox. 7,5 l de mortero fresco a partir de 15 kg de mezcla seca, es decir, aprox. 2 kg/l.
Es una estimación geométrica, no un consumo garantizado. No incluye cavidades, pérdidas de bomba, orificios de inyección, expansión de la resina ni reparaciones superficiales adicionales. No calculamos kilogramos de resina sin datos del material concreto. La ausencia de una capa de mortero en el modelo no significa que la superficie pueda permanecer abierta durante la inyección.
PROCEDIMIENTO DEL CATÁLOGO RESINBAU · PÁGINA 24

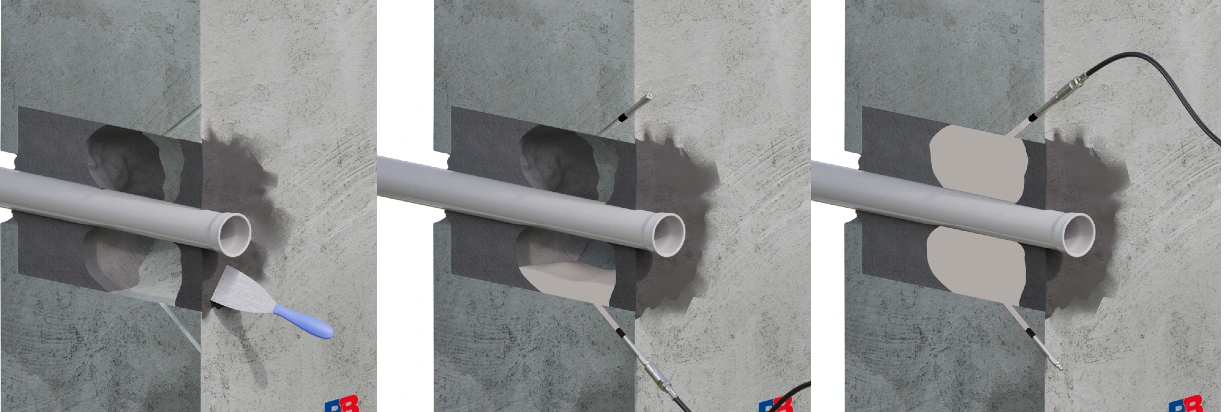

Elimina la suciedad y los fragmentos sueltos alrededor de la tubería.
Prepara orificios de inyección y control alrededor del paso.
Limpia las perforaciones antes de instalar los obturadores.
Ejecuta el cierre de CrackOn.5 manteniendo libres los puertos.
Inyecta el material por el obturador de inyección. Observa su aparición en el obturador de control abierto.
Tras confirmar el paso, cierra el puerto de control y continúa la inyección según el procedimiento del material. Comprueba la estanqueidad.
CrackOn.5 cierra la superficie y el material de inyección rellena el espacio detrás del cierre.
EL MISMO PASO · OTRA DIRECCIÓN DE RELLENO
Además del acceso al paso, hay que asegurar una vía de salida del aire. Las ilustraciones siguientes muestran el principio de relleno, no un plan de perforación listo para ejecutar.

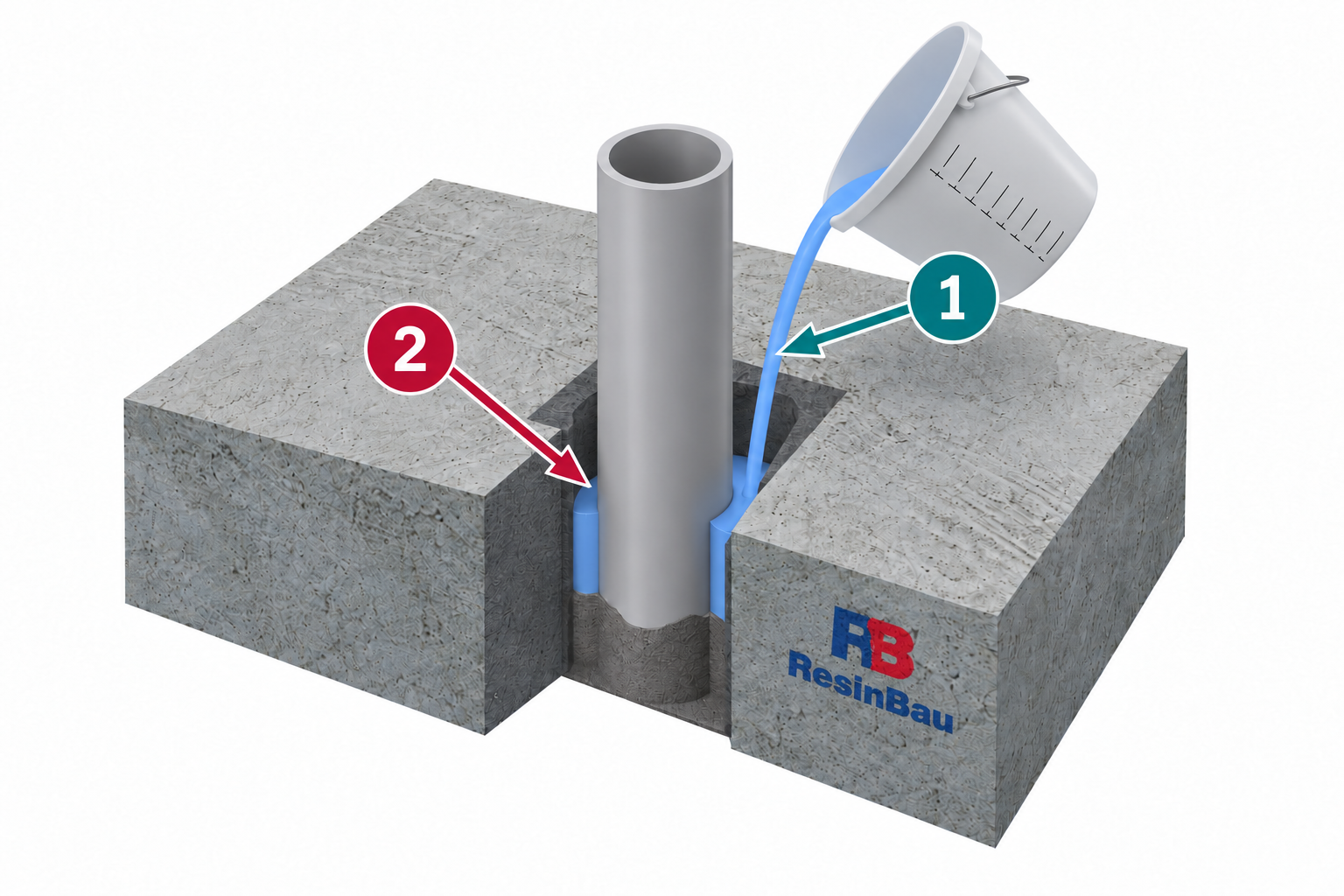

La variante por gravedad requiere acceso desde arriba, un fondo estanco y un material permitido para esa aplicación. Estar en el suelo no significa por sí solo que pueda prescindirse de la inyección.

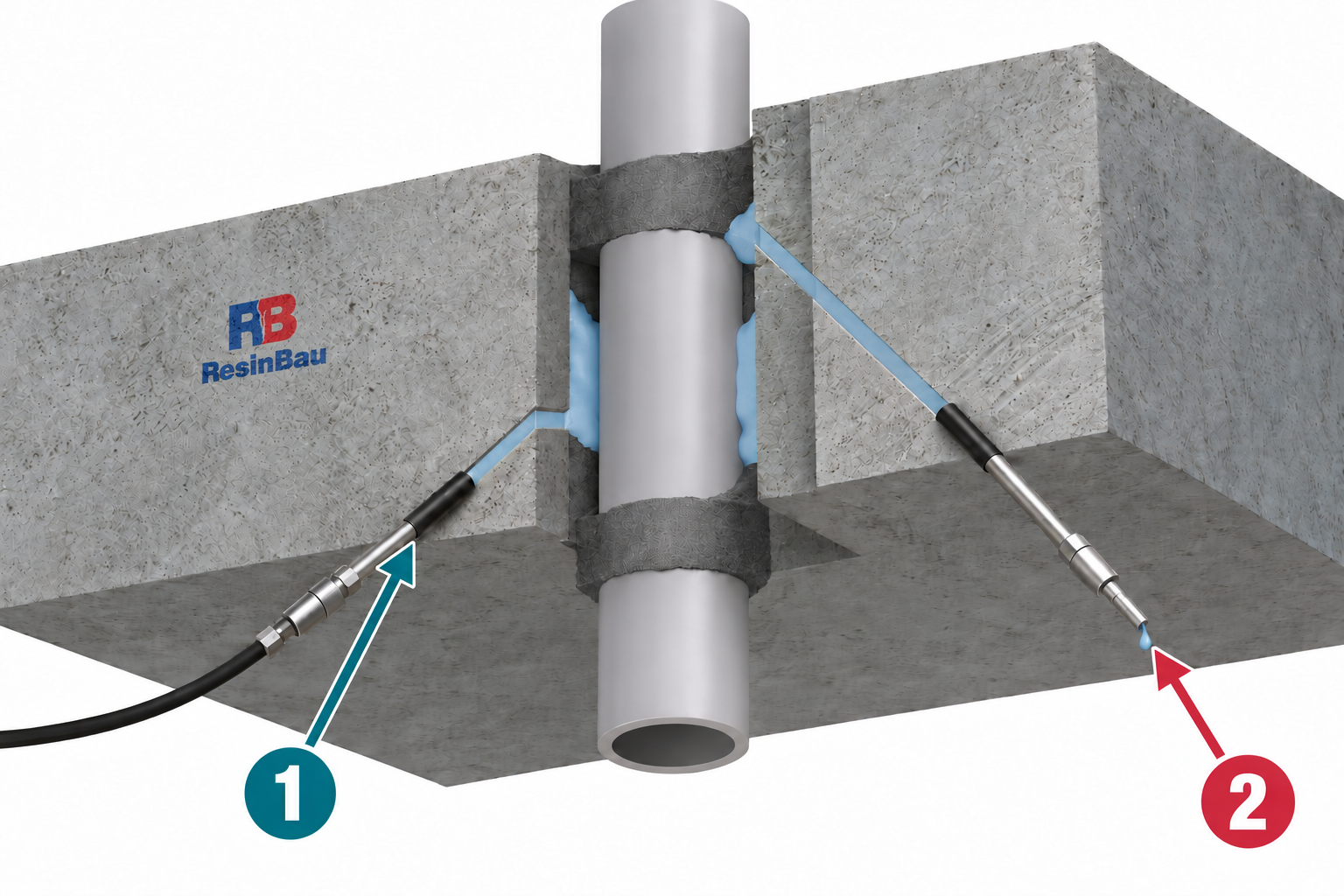

Los obturadores se instalan en el hormigón junto al paso. Una perforación más larga a través del hormigón llega a la zona superior del hueco alrededor de la tubería. El trazado y las profundidades reales dependen de la geometría, las capas y el acceso identificados.
Nuevas visualizaciones ilustrativas. Cambiar la posición del paso no cambia la fórmula del volumen; cambia el método de cierre, aplicación y purga del aire.
Complemento de las ilustraciones: reparación de un paso concreto. La selección del material y el desarrollo del trabajo corresponden a la ejecución mostrada.
