Проходи за инсталации: непрекъснато уплътняване по обиколката

Водата може да тече покрай тръбата, гилзата или в околния бетон. Първо посочете правилния пръстен, след това планирайте достъпа и контрола на цялата обиколка.

ПроучванеХод на работата и вариантиИзбор и следваща стъпка

ПРОСЛЕДЕТЕ ТЕХНОЛОГИЯТА

Проход: от обследването на пръстена до контрола на цялото уплътнение

Първо разчетете разреза: челото на прохода задържа материала, а същинското уплътнение се образува в обследваното пространство около тръбата. След това преминете през подготовката, пробивите, подаването и контрола. Чертежите показват един вариант на преминаване през бетон; наличието на гилза или движение на тръбата изискват адаптиране на детайла.

Изгледът в разрез обяснява ролята на повърхностното запечатване. Разтворът при челото трябва да задържи подавания по-късно материал вътре в обследваната зона.

01 · Обследване

Разрез: разграничете челното запечатване от уплътняването в дълбочина

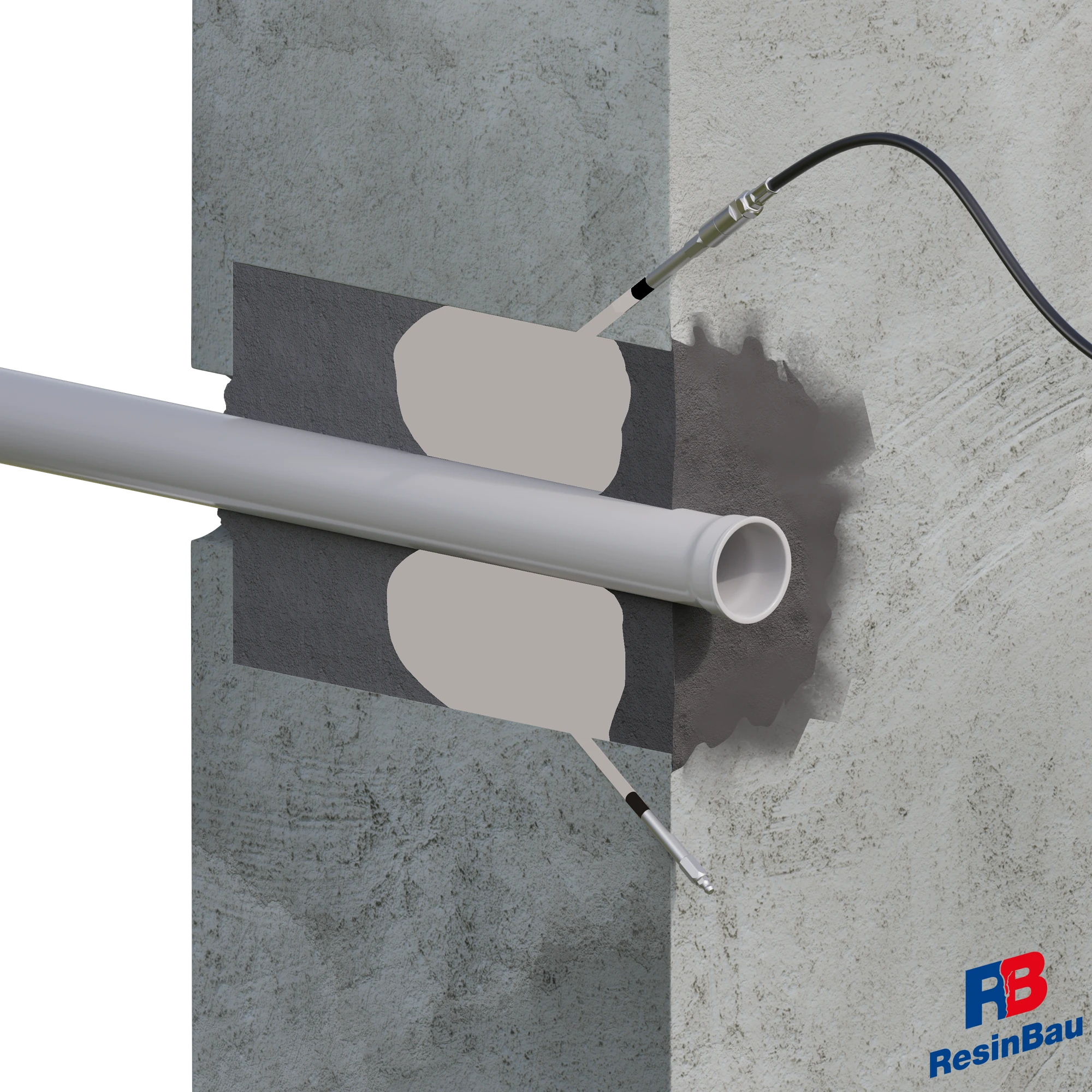

Целта на ремонта е уплътняване на пространството около тръбата и в дълбочината на стената. Разтворът при челото служи за ограничаване на изтичането при инжектиране. Самото шпакловане на видимата обиколка не потвърждава запълването на вътрешността.

На обекта установете дали водата тече покрай тръбата, между тръбата и гилзата, при контакта на гилзата с бетона или през увредения бетон встрани. Определете също дали тръбата се движи при експлоатация. Запечатването и основният материал трябва да съответстват на това съединение; твърдият разтвор не трябва да блокира необходимото движение.

  • Посочете върху разреза съединението, което действително тече.
  • Разграничете дълбочината на уплътняване от слоя на челното запечатване.
  • Отчетете гилзата и движението на инсталацията, ако са налице.
Обем на обследвания пръстен →Когато съединението трябва да запази движение →
Почистването разкрива състоянието на ръбовете и мястото, към което трябва да прилепне челното запечатване.

02 · Изпълнение

Разкрийте и почистете мястото за подготовка на запечатването

Отстранете от достъпната зона замърсяванията, ронливите части и неефективните остатъци от предишния ремонт. След почистване по-лесно се оценява дали ръбът е здрав и откъде изтича водата. Изберете инструмента според материала на тръбата и основата, за да не увреди подготовката инсталацията или запазеното уплътнение.

При силен приток първо трябва да се създадат условия за подготовка и задържане на основния материал. Тогава спиращият етап, например избран с използване на WaterStopper, е отделен елемент на технологията. Не запълвайте с него неконтролирано цялото достъпно пространство, ако ще е необходим по-нататъшен достъп за доуплътняване.

  • Проверете здравината на почистените ръбове.
  • След отстраняване на отлаганията определете отново мястото на изтичане.
  • При активен приток планирайте достъп за основното уплътняване.
CrackOn.5 — подготовка и запечатване →WaterStopper — етап за ограничаване на притока →
Отворите около прохода създават достъп до зоната на ремонта. Положението им трябва да следва от действителния разрез.

03 · Изпълнение

Достигнете с пробивите правилното пространство около тръбата

Определете точките за подаване и наблюдение по обиколката и на необходимата дълбочина. Пробивът трябва да достигне обследваното пространство при прохода, а не вътрешността на тръбата. Преди пробиване проверете трасето на инсталацията, положението на армировката и запазените уплътняващи елементи.

Изберете броя, ъгъла и разстоянията на отворите според обследвания проход. Определете и мястото на закрепване на гумата на пакера: то трябва да осигури херметичност в здрава основа и да остави проходим достъп до избраната зона. Първите отвори позволяват проверка на предпоставките за разреза.

  • Сравнете дълбочината на пробива с положението на уплътнявания пръстен.
  • Запазете проходима връзка между края на пакера и зоната на подаване.
  • Отчетете наблюдението на долната част и цялата обиколка.
Дължина на отвора и зона на закрепване на пакера →Изпитване на геометрията и подаването →
Сините стрелки означават етапа на промиване, а не смолата. Начинът на почистване трябва да е съвместим с избрания материал.

04 · Изпълнение

Почистете отворите и подгответе челното запечатване

Отстранете отпадъците от пробиването от целия път за подаване. В този вариант отворите се промиват с вода преди закрепване на пакерите. Съобразете подготовката с основния материал: наличието на вода влияе върху реакцията на HydroGum и поведението на CrackFlex, а само влагата на входа не потвърждава условията в дълбочина.

След подготовка на повърхността изпълнете предвиденото челно запечатване, показано в първия разрез. Там CrackOn.5 ограничава неконтролираното изтичане; оставете планираните отвори за подаване и наблюдение. Монтирайте корпусите на пакерите, преди смолата да се появи по стените на отворите, и проверете стабилността им. Свържете условията за начало на подаването с инструкцията на разтвора и приетия детайл.

  • Потвърдете проходимостта на почистените отвори.
  • Запазете достъпа до контролните точки след челното запечатване.
  • Проверете дали подготовката не е блокирала необходимото движение на тръбата.
CrackOn.5 — условия за изпълнение на запечатването →HydroGum — контакт с вода и подаване →

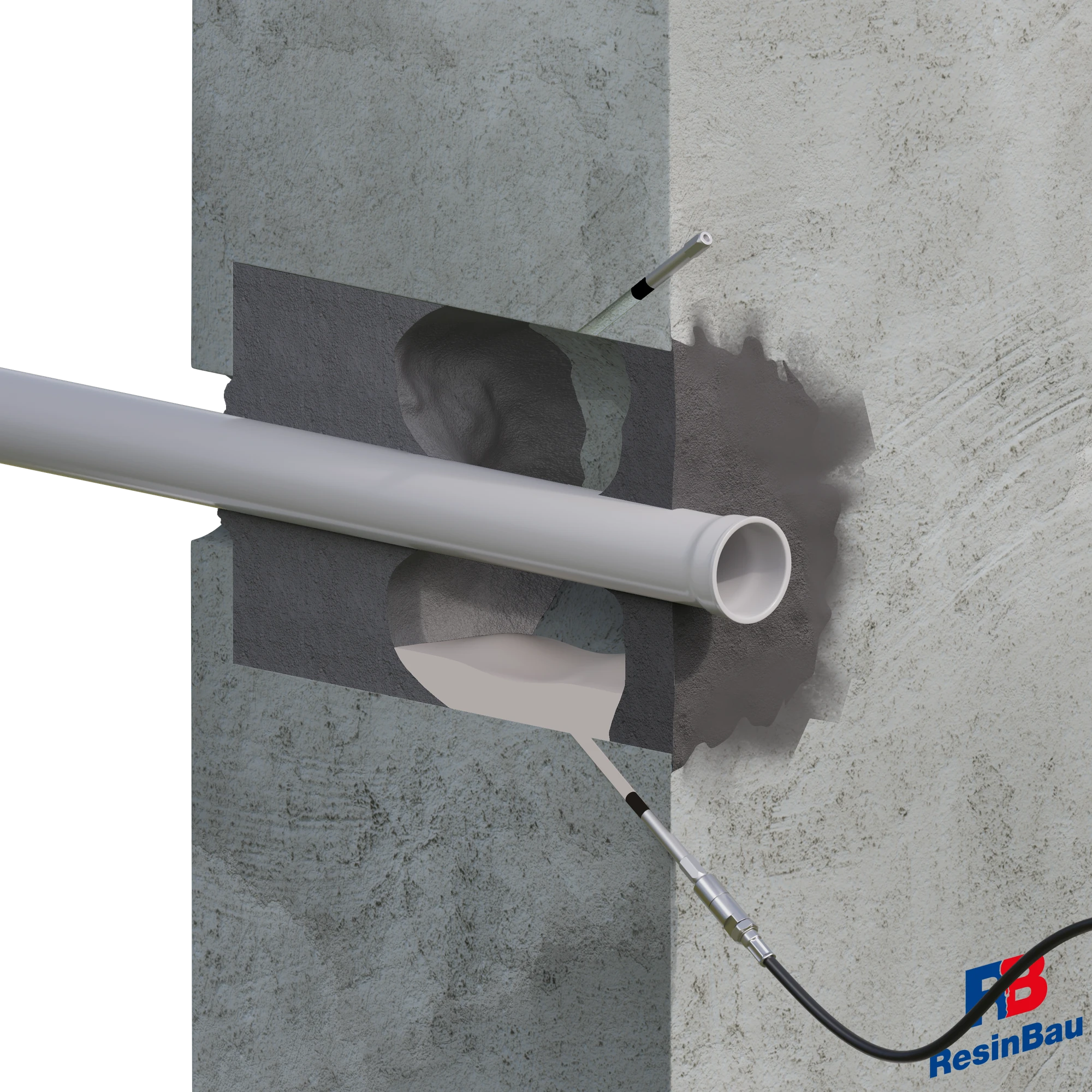

Долната точка подава материала, а останалите точки позволяват оценка на напредъка. Светлото запълване показва междинен етап.

05 · Изпълнение

Запълвайте пръстена и наблюдавайте съседните точки

В пробния участък започнете подаване през избраната точка; в представения вариант това е долният пакер. Наблюдавайте поетото количество, налягането, поведението на водата и появата на материал в контролните точки. Проверете дали инжекционният материал остава в пръстена или изтича към челото или съседна кухина. Преминаването към следващата точка потвърждава връзката, но не и пълното запълване по обиколката.

CrackFlex може да се разгледа, когато материалът може да се задържи и да се втвърди в зоната. ResinBau AcrylGel + Polymer изисква избор на време за реакция и приготвяне на две смеси, подавани с двукомпонентна помпа. HydroGum се нуждае от контакт с вода; при несигурно наличие на влага се избира предвидената система с вода. Всеки вариант трябва да се провери в условията на протичане и ограничаване на изтичането на конкретния проход.

  • Разграничете водата, измествана от точката, от пристигащия материал.
  • Съпоставете поетото количество с напредъка по обиколката и на необходимата дълбочина.
  • Прекъснете при неконтролирано изтичане или повишаване на налягането без поемане на материал.
CrackFlex — еластично уплътняване →ResinBau AcrylGel + Polymer — приготвяне на смеси →Налягане, поето количество и наблюдение →
Подаването през горната точка позволява доуплътняване на следващата част от зоната. Еднородното светло запълване представя желания резултат, който трябва да се потвърди на обекта.

06 · Изпълнение

Допълнете достъпните зони и приемете цялата обиколка

Продължете подаването през следващите точки според резултата от изпитването. Ако технологията предвижда допълване, извършете го в работния прозорец на материала; не се опитвайте да преодолеете втвърдяващата се смола само с повишаване на налягането. Проверете горната и долната част, страните и краищата на планираната зона. Изтичането извън прохода може да показва друг воден път.

Приемането обхваща водоплътността на ремонтираното съединение при подходящи водни условия и поведението на детайла при очакваното движение на инсталацията. Запишете материала, количествата, точките на преминаване и завършването. Геометричният обем на пръстена помага за планиране на материала, но не отчита неизвестни каверни; разходът не се изчислява чрез автоматично деление на този обем на свободното разпенване на смолата.

  • Потвърдете водоплътността на цялата зона и липсата на нов воден път до прохода.
  • Свържете приключването на подаването с критериите на изпитването, а не само с количеството материал.
  • Възстановете предвиденото завършване и затворете отворите след приключване на работите.
Обем на прохода и геометрични предпоставки →Преизчисляване на съответния материал от литри в килограми →

Тръбата, гилзата и бетонът образуват няколко съединения

Проверете материала и диаметъра на тръбата, наличието на гилза, съществуващото уплътнение и състоянието на бетона около прохода. Установете между кои елементи тече водата. Уплътняването на връзката гилза–бетон няма да отстрани теча между гилзата и тръбата.

Установете функцията на инсталацията и възможността за движението ѝ. Преди пробиване определете трасето на тръбопровода и скритите елементи. Пробивите трябва да достигат избраното пространство без увреждане на инсталацията, армировката или изправния уплътняващ елемент.

Ограничете изтичането, запазете контрола

Отстранете ронливите материали от достъпното чело и подгответе повърхността. Запечатването при тръбата трябва да задържи инжекционния материал в планираната зона. То не трябва случайно да втвърдява съединение, което изисква движение, или да заменя запълването вътре в конструктивния елемент.

Изберете точките за подаване и наблюдение по обиколката и на необходимата дълбочина. Достъпът само до горната част не потвърждава възможност за запълване на долната. Схемата на обиколните пробиви подпомага планирането; действителното положение следва от обследвания разрез.

Последователността следва от пътя на протичане

Почистете отворите по подходящ за материала начин и подгответе стабилно закрепване на пакерите. Проведете изпитване в ограничен участък. Наблюдавайте водата, материала в съседните точки и изтичанията по челото. Записвайте дали подаването обхваща желания пръстен или инжекционният материал попада в съседна кухина.

След установяване на връзка продължете контролираното запълване и, ако технологията го предвижда, допълването в работния прозорец. Не приемайте появата на материал в една точка за приемане на цялата обиколка. При активен приток определете етап, позволяващ задържане на основния материал.

Обемът на пръстена е модел

Калкулаторът за тръби и проходи използва размерите на обследваното пространство между елементите. Въведете правилните диаметри и дължината на запълваната зона. Ако знаете само външния размер на тръбата, все още не знаете обема на неплътния пръстен.

Неравният бетон, каверните и връзките с други кухини могат да променят разхода. Сравнявайте разчета с изпитването. Не делете резултата на свободното разпенване на смолата с предположението, че тя ще достигне същия обем в ограничения пръстен.

Оценете целия детайл

Проверете водоплътността по обиколката и в краищата на ремонтираната зона. Обърнете внимание на ново изтичане извън прохода и движението на тръбата, ако се проявява при експлоатация. Възстановете предвиденото завършване и затворете отворите.

В документацията запишете кое съединение е ремонтирано, какви са били водните условия и къде е потвърдена връзката. Уплътняващото инжектиране само по себе си не потвърждава други функции на прохода за инсталации.
