Prostupy: souvislé utěsnění obvodu

Voda může proudit podél trubky, chráničky nebo okolním betonem. Nejprve určete správný prstenec, potom naplánujte přístup a kontrolu celého obvodu.

PrůzkumPostup a variantyVýběr a další krok

PROJDĚTE TECHNOLOGII

Prostup: od průzkumu prstence po kontrolu celého utěsnění

Nejprve prostudujte průřez: čelo prostupu zadržuje materiál a vlastní utěsnění vzniká v prozkoumaném prostoru kolem trubky. Poté projděte přípravou, vrtáním, dávkováním a kontrolou. Výkresy ukazují jednu variantu prostupu betonem; přítomnost chráničky nebo pohyb trubky vyžadují přizpůsobení detailu.

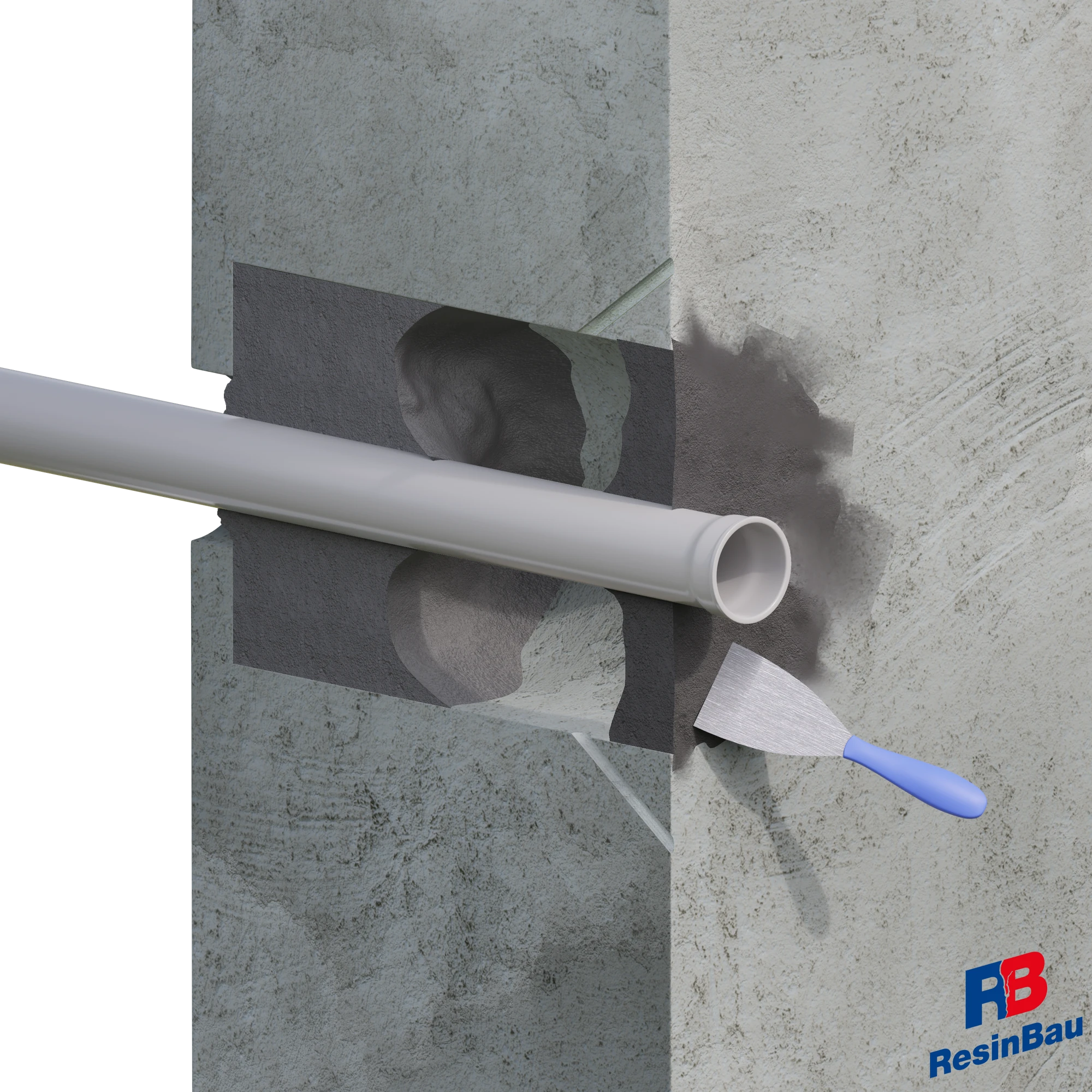

Pohled v průřezu vysvětluje úlohu povrchového uzavření. Malta u čela má udržet později dávkovaný materiál uvnitř prozkoumané oblasti.

01 · Průzkum

Průřez: rozlišujte uzavření čela a utěsnění v hloubce

Cílem opravy je utěsnění prostoru kolem trubky také v hloubce stěny. Malta u čela slouží k omezení výtoku během injektáže. Samotné zatmelení viditelného obvodu nepotvrzuje vyplnění vnitřku.

Na objektu určete, zda voda proudí podél trubky, mezi trubkou a chráničkou, ve spoji chráničky s betonem, nebo poškozeným betonem vedle. Určete také, zda se trubka během provozu pohybuje. Uzavření a hlavní materiál musí odpovídat tomuto spojení; tuhá malta nesmí blokovat požadovaný pohyb.

  • Vyznačte v průřezu spojení, které skutečně prosakuje.
  • Rozlišujte hloubku utěsnění a vrstvu uzavření čela.
  • Zohledněte chráničku a pohyb instalace, pokud se vyskytují.
Objem prozkoumaného prstence →Když spojení musí zachovat pohyb →

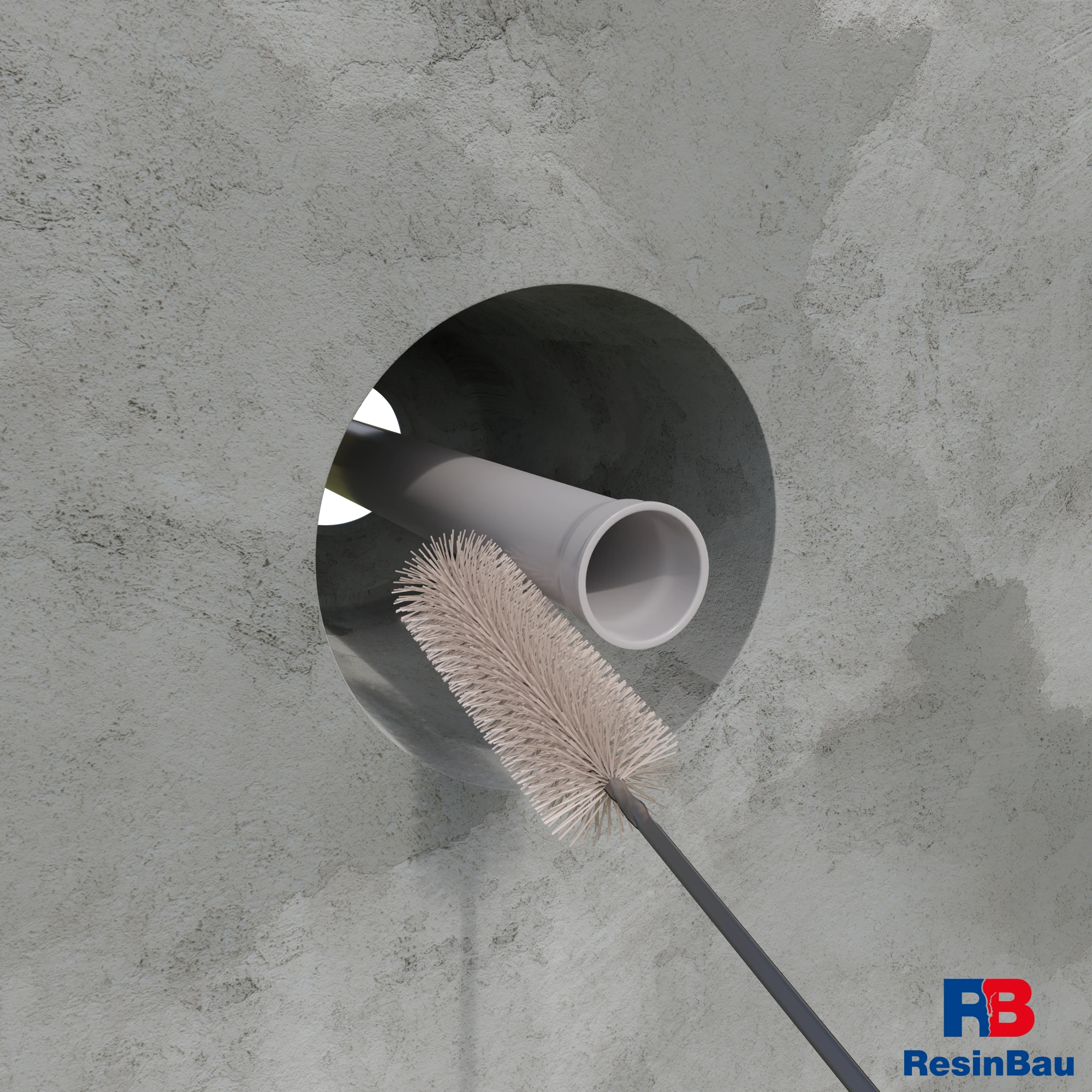

Vyčištění odhaluje stav hran a místo, ke kterému má přilnout uzavření čela.

02 · Provádění

Odkryjte a vyčistěte místo přípravy uzavření

Odstraňte z přístupné oblasti nečistoty, uvolněné části a neúčinné zbytky předchozí opravy. Po vyčištění lze snáze posoudit, zda je hrana soudržná a odkud vytéká voda. Nástroj přizpůsobte materiálu trubky a podkladu, aby příprava nepoškodila instalaci nebo zachované utěsnění.

Při silném přítoku je nejprve nutné vytvořit podmínky pro přípravu a udržení hlavního materiálu. Zastavovací fáze, například vybraná s použitím WaterStopper, je pak samostatnou součástí technologie. Nevyplňujte jí nekontrolovaně celý dostupný prostor, pokud bude potřebný další přístup k dotěsnění.

  • Ověřte soudržnost vyčištěných hran.
  • Po odstranění usazenin znovu určete místo výtoku.
  • Při aktivním přítoku naplánujte přístup pro hlavní utěsnění.
CrackOn.5 — příprava a uzavření →WaterStopper — fáze omezení přítoku →

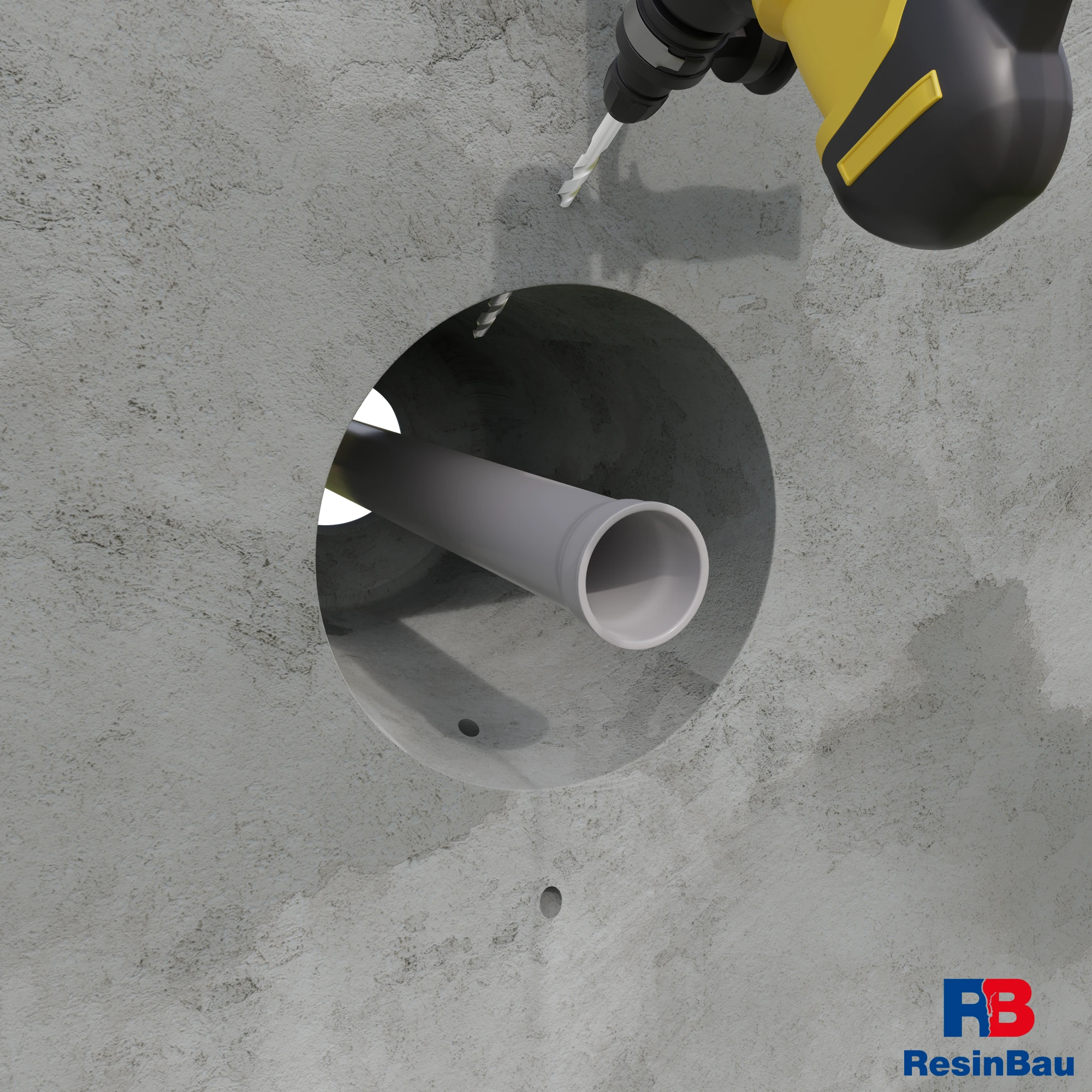

Vrty kolem prostupu vytvářejí přístup k oblasti opravy. Jejich poloha musí vycházet ze skutečného průřezu.

03 · Provádění

Vrty dosáhněte správného prostoru kolem trubky

Vytyčte dávkovací a pozorovací body po obvodu a v požadované hloubce. Vrt má dosáhnout prozkoumaného prostoru u prostupu, nikoli vnitřku trubky. Před vrtáním ověřte průběh instalací, polohu výztuže a zachovaných těsnicích prvků.

Počet, úhel a rozteč vrtů přizpůsobte prozkoumanému prostupu. Stanovte také místo osazení pryže pakru: musí zajistit těsnost ve zdravém podkladu a zachovat průchodný přístup do vybrané oblasti. První vrty umožňují ověřit předpoklady průřezu.

  • Porovnejte hloubku vrtu s polohou utěsňovaného prstence.
  • Zachovejte průchodné spojení mezi koncem pakru a oblastí dávkování.
  • Zohledněte pozorování spodní části a celého obvodu.
Délka vrtu a oblast osazení pakru →Zkouška geometrie a dávkování →

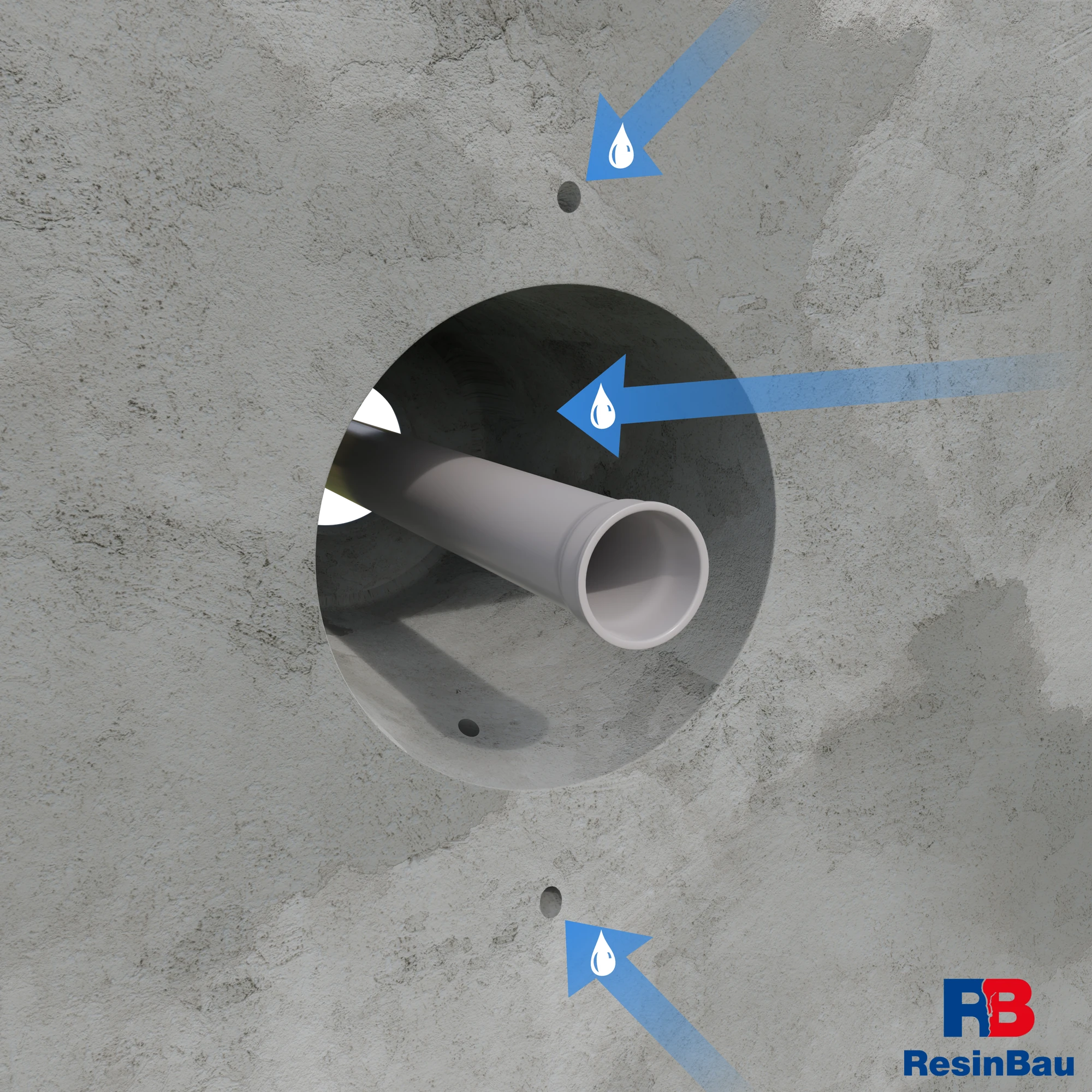

Modré šipky označují fázi proplachování, nikoli pryskyřici. Způsob čištění musí odpovídat vybranému materiálu.

04 · Provádění

Vyčistěte vrty a připravte uzavření čela

Odstraňte odvrtaný materiál z celé dávkovací cesty. V této variantě se vrty před osazením pakrů proplachují vodou. Přípravu přizpůsobte hlavnímu materiálu: přítomnost vody ovlivňuje reakci HydroGum a chování CrackFlex a samotná vlhkost na vstupu nepotvrzuje podmínky v hloubce.

Po přípravě povrchu proveďte předepsané uzavření u čela znázorněné v prvním průřezu. CrackOn.5 zde omezuje nekontrolovaný výtok; ponechte plánované dávkovací a pozorovací vrty. Těla pakrů osaďte dříve, než se na stěnách vrtů objeví pryskyřice, a ověřte jejich stabilitu. Podmínky zahájení dávkování vztáhněte k návodu malty a zvolenému detailu.

  • Potvrďte průchodnost vyčištěných vrtů.
  • Zachovejte přístup ke kontrolním bodům po uzavření čela.
  • Ověřte, zda příprava nezablokovala požadovaný pohyb trubky.
CrackOn.5 — podmínky provedení uzavření →HydroGum — kontakt s vodou a dávkování →

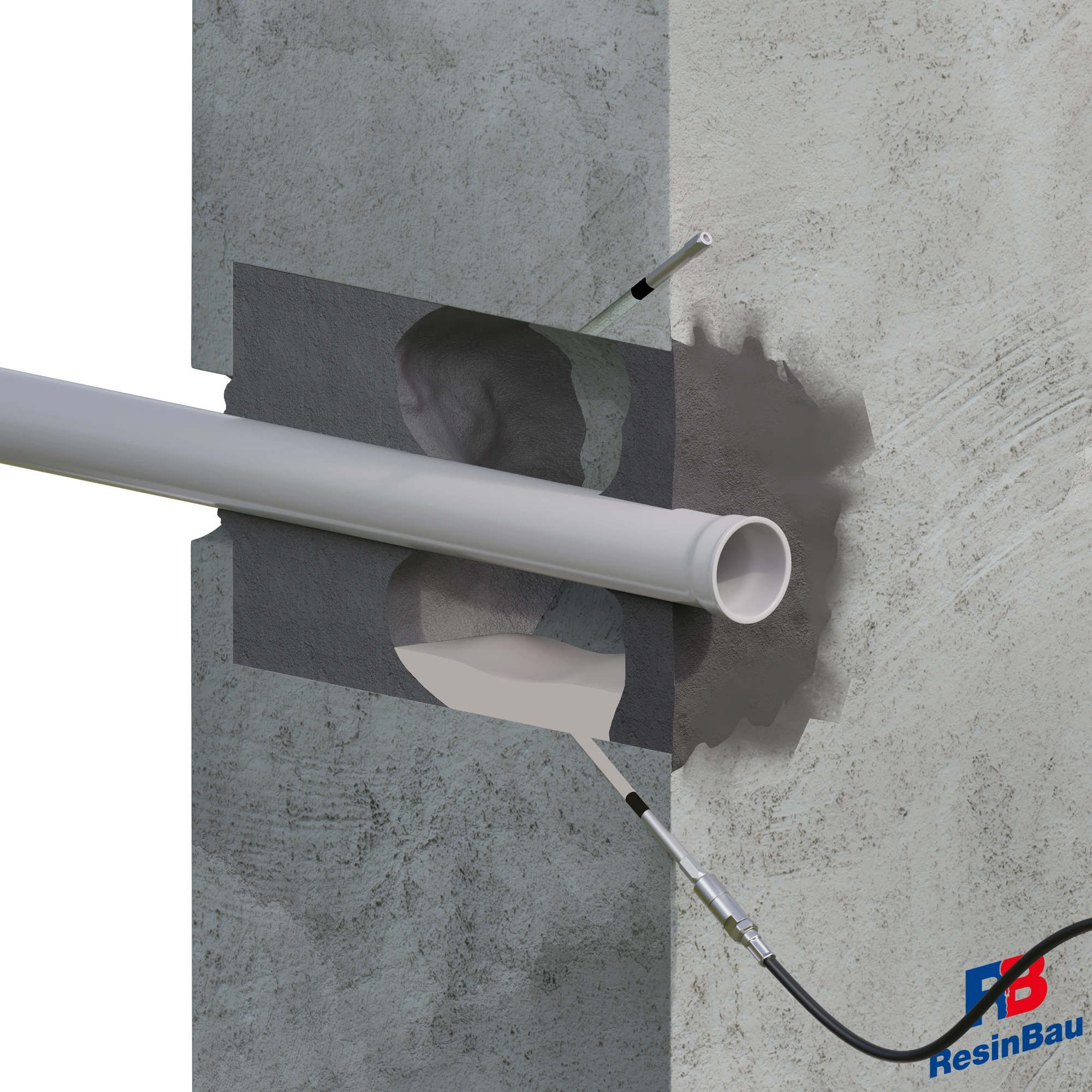

Spodní bod dávkuje materiál a ostatní body umožňují posoudit postup. Světlá výplň ukazuje mezifázi.

05 · Provádění

Vyplňujte prstenec a sledujte sousední body

Na zkušebním úseku začněte dávkovat přes vybraný bod; ve znázorněné variantě jde o spodní pakr. Sledujte odběr, tlak, chování vody a výskyt materiálu v kontrolních bodech. Ověřte, zda injektážní materiál zůstává v prstenci, nebo uniká k čelu či do sousední dutiny. Průchod k dalšímu bodu potvrzuje propojení, nikoli úplné vyplnění obvodu.

CrackFlex lze zvážit, pokud je možné udržení materiálu a jeho zatuhnutí v cílové oblasti. ResinBau AcrylGel + Polymer vyžaduje výběr reakční doby a přípravu dvou směsí dávkovaných dvousložkovým čerpadlem. HydroGum potřebuje kontakt s vodou; při nejisté dostupnosti vlhkosti se volí předepsaný systém s vodou. Každou variantu je nutné ověřit v podmínkách proudění a omezení výtoku daného prostupu.

  • Rozlišujte vodu vytlačovanou z bodu a přicházející materiál.
  • Porovnejte odběr s postupem po obvodu a v požadované hloubce.
  • Přerušte při nekontrolovaném výtoku nebo růstu tlaku bez odběru.
CrackFlex — pružné utěsnění →ResinBau AcrylGel + Polymer — příprava směsí →Tlak, odběr a pozorování →

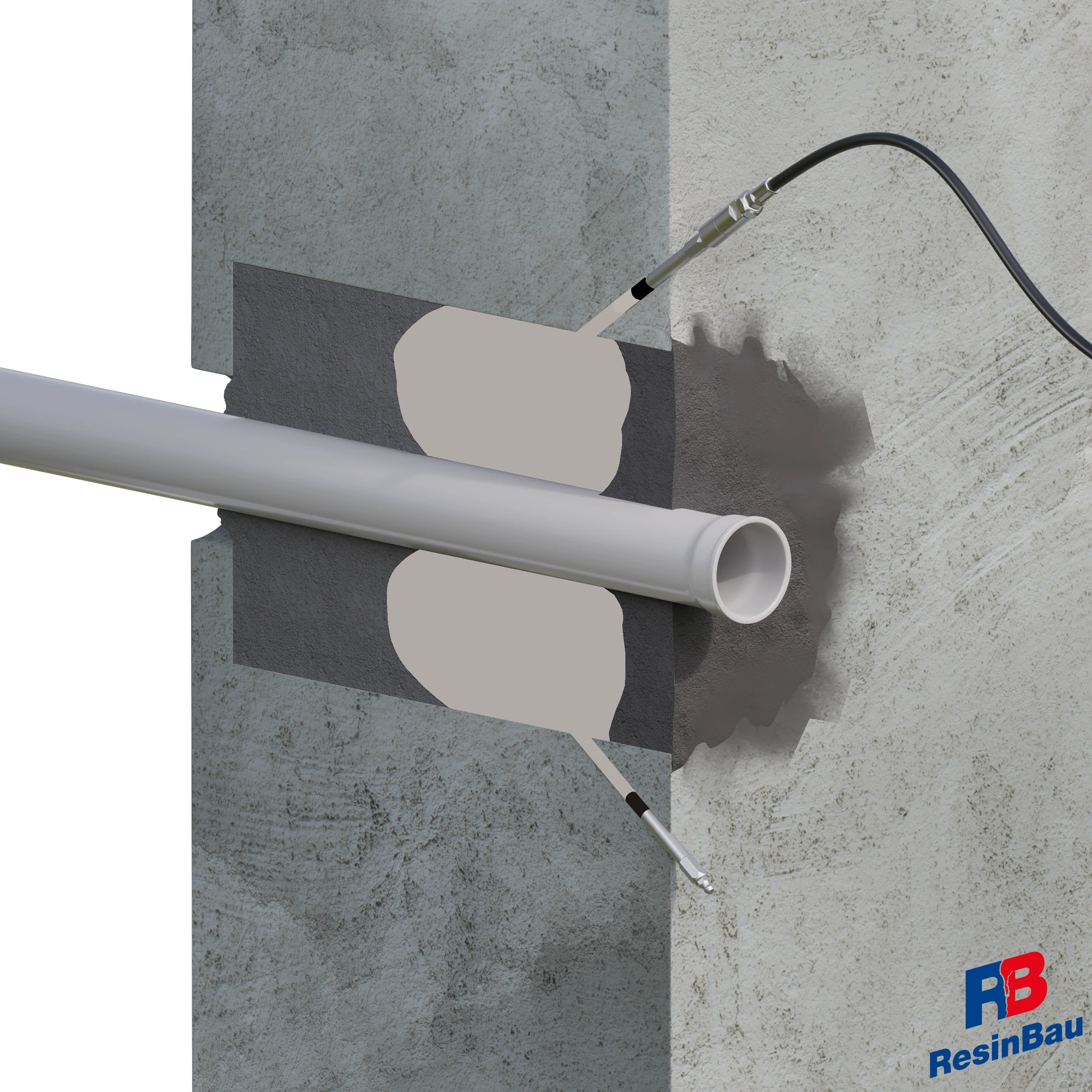

Dávkování přes horní bod umožňuje dotěsnění další části oblasti. Jednotná světlá výplň představuje zamýšlený výsledek, který je nutné potvrdit na objektu.

06 · Provádění

Doplňte přístupné oblasti a převezměte celý obvod

Pokračujte v dávkování přes další body podle výsledku zkoušky. Pokud technologie předepisuje doplnění, provádějte je v době zpracovatelnosti materiálu; nepokoušejte se překonat tuhnoucí pryskyřici samotným zvýšením tlaku. Ověřte horní, spodní a boční části a konce plánované oblasti. Výtok mimo prostup může ukazovat na jinou vodní cestu.

Přejímka zahrnuje těsnost opraveného spojení v odpovídajících vodních podmínkách a chování detailu při předpokládaném pohybu instalace. Zaznamenejte materiál, množství, průchozí body a povrchovou úpravu. Geometrický objem prstence pomáhá plánovat materiál, ale nezahrnuje neznámé kaverny; spotřeba se nepočítá automatickým dělením tohoto objemu volným napěněním pryskyřice.

  • Potvrďte těsnost celé oblasti a nepřítomnost nové vodní cesty vedle prostupu.
  • Ukončení dávkování vztáhněte ke kritériím zkoušky, nikoli pouze k množství materiálu.
  • Obnovte předepsanou povrchovou úpravu a po dokončení prací uzavřete vrty.
Objem prostupu a geometrické předpoklady →Přepočet příslušného materiálu z litrů na kilogramy →

Trubka, chránička a beton tvoří několik spojení

Ověřte materiál a průměr trubky, přítomnost chráničky, stávající utěsnění a stav betonu kolem prostupu. Určete, mezi kterými prvky proudí voda. Utěsnění spojení chránička–beton nevyřeší průsak mezi chráničkou a trubkou.

Prozkoumejte funkci instalace a možnost jejího pohybu. Před vrtáním určete průběh vedení a skrytých prvků. Vrty mají dosáhnout vybraného prostoru bez poškození instalace, výztuže nebo funkčního těsnicího prvku.

Omezte výtok, zachovejte kontrolu

Odstraňte uvolněné materiály z přístupného čela a připravte povrch. Uzavření u trubky má udržet injektážní materiál v plánované oblasti. Nesmí nahodile ztužit spojení vyžadující pohyb ani nahrazovat vyplnění uvnitř konstrukce.

Vyberte dávkovací a pozorovací body kolem obvodu a v požadované hloubce. Přístup pouze k horní části nepotvrzuje možnost vyplnění spodní části. Schéma obvodových vrtů pomáhá při plánování; skutečná poloha vychází z prozkoumaného průřezu.

Pořadí vychází z cesty proudění

Vyčistěte vrty způsobem vhodným pro materiál a připravte stabilní osazení pakrů. Proveďte zkoušku na omezeném úseku. Sledujte vodu, materiál v sousedních bodech a výtoky na čele. Zaznamenávejte, zda dávkování zahrnuje zamýšlený prstenec, nebo materiál směřuje do sousední dutiny.

Po dosažení propojení pokračujte v kontrolovaném vyplňování a, pokud to technologie předepisuje, v doplnění během doby zpracovatelnosti. Nepovažujte výskyt materiálu v jednom bodě za přejímku celého obvodu. Při aktivním přítoku stanovte fázi umožňující udržení hlavního materiálu.

Objem prstence je model

Kalkulátor potrubí a prostupů využívá rozměry prozkoumaného prostoru mezi prvky. Zadejte správné průměry a délku vyplňované oblasti. Pokud znáte pouze vnější rozměr trubky, ještě neznáte objem netěsného prstence.

Nerovný beton, kaverny a propojení s jinými dutinami mohou změnit spotřebu. Bilanci porovnávejte se zkouškou. Nedělte výsledek volným napěněním pryskyřice s předpokladem, že v omezeném prstenci dosáhne stejného objemu.

Posuďte celý detail

Ověřte těsnost po obvodu a u konců opravované oblasti. Věnujte pozornost novému výtoku mimo prostup a pohybu trubky, pokud při provozu nastává. Obnovte předepsanou povrchovou úpravu a uzavřete vrty.

V dokumentaci zaznamenejte, které spojení bylo opraveno, jaké byly vodní poměry a kde bylo potvrzeno propojení. Utěsňovací injektáž sama o sobě nepotvrzuje jiné funkce instalačního prostupu.

VÝBĚR RESINBAU

Materiál vyplývá z podmínek

CrackFlex →

Pružné utěsnění prozkoumaného prostoru, pokud lze materiál udržet a zajistit podmínky pro jeho zatuhnutí.

HydroGum →

Při dostupné vodě pro reakci; způsob dávkování a stupeň rozpínání vyžadují kontrolu v prstenci.

WaterStopper →

Předběžné omezení silného přítoku před vlastním dotěsněním.

Vypočítejte to, co znáte

KALKULÁTORObjem prstence →

Vypočítejte prostor, který skutečně chcete vyplnit.

KALKULÁTORLitry a kilogramy →

Přepočítejte příslušný produkt nebo směs po určení objemu.

Další krok

ČTĚTE DÁLEProvádění dávkování →

Propojte množství, průtok a pozorování bodů.

ČTĚTE DÁLEUtěsnění s pohybem →

Když spojení musí zachovat schopnost deformace.

Proberte podmínky svého projektu

Připravte průřez, popis vody a pohybu a výsledky dosavadních zkoušek. ResinBau pomáhá zvolit materiál a technologii provedení.
