KUNSKAP · GENOMFÖRINGAR OCH UNDERJORDISKA KONSTRUKTIONER

Genomföringar: sammanhängande tätning runt om

Vatten kan flöda vid rör, hylsa eller i omgivande betong. Bestäm först rätt ringzon och planera sedan åtkomst och kontroll runt hela omkretsen.

UndersökningFörlopp och alternativVal och nästa steg

FÖLJ METODEN

Genomföring: från undersökning av ringutrymmet till kontroll av hela tätningen

Börja med att tolka tvärsnittet: genomföringens frontförslutning håller kvar materialet, medan den egentliga tätningen bildas i det identifierade utrymmet runt röret. Gå sedan igenom förberedelse, borrning, tillförsel och kontroll. Ritningarna visar en variant av genomföring genom betong; hylsa eller rörrörelse kräver anpassning av detaljen.

Tvärsnittet förklarar ytförslutningens roll. Bruket vid fronten ska hålla kvar det material som senare tillförs i den identifierade zonen.

01 · Undersökning

Tvärsnitt: skilj frontförslutning från tätning på djupet

Reparationens mål är att täta utrymmet runt röret även inne i väggen. Bruket vid fronten begränsar utflödet under injekteringen. Enbart spackling av den synliga omkretsen bekräftar inte att insidan är fylld.

Fastställ på objektet om vattnet rinner längs röret, mellan rör och hylsa, i kontakten mellan hylsa och betong eller genom skadad betong intill. Fastställ också om röret rör sig under drift. Förslutning och huvudmaterial måste passa denna anslutning; styvt bruk ska inte blockera nödvändig rörelse.

  • Markera i tvärsnittet vilken anslutning som faktiskt läcker.
  • Skilj tätningsdjupet från frontförslutningens skikt.
  • Beakta hylsa och installationsrörelse om sådana finns.
Det identifierade ringutrymmets volym →När anslutningen måste kunna röra sig →

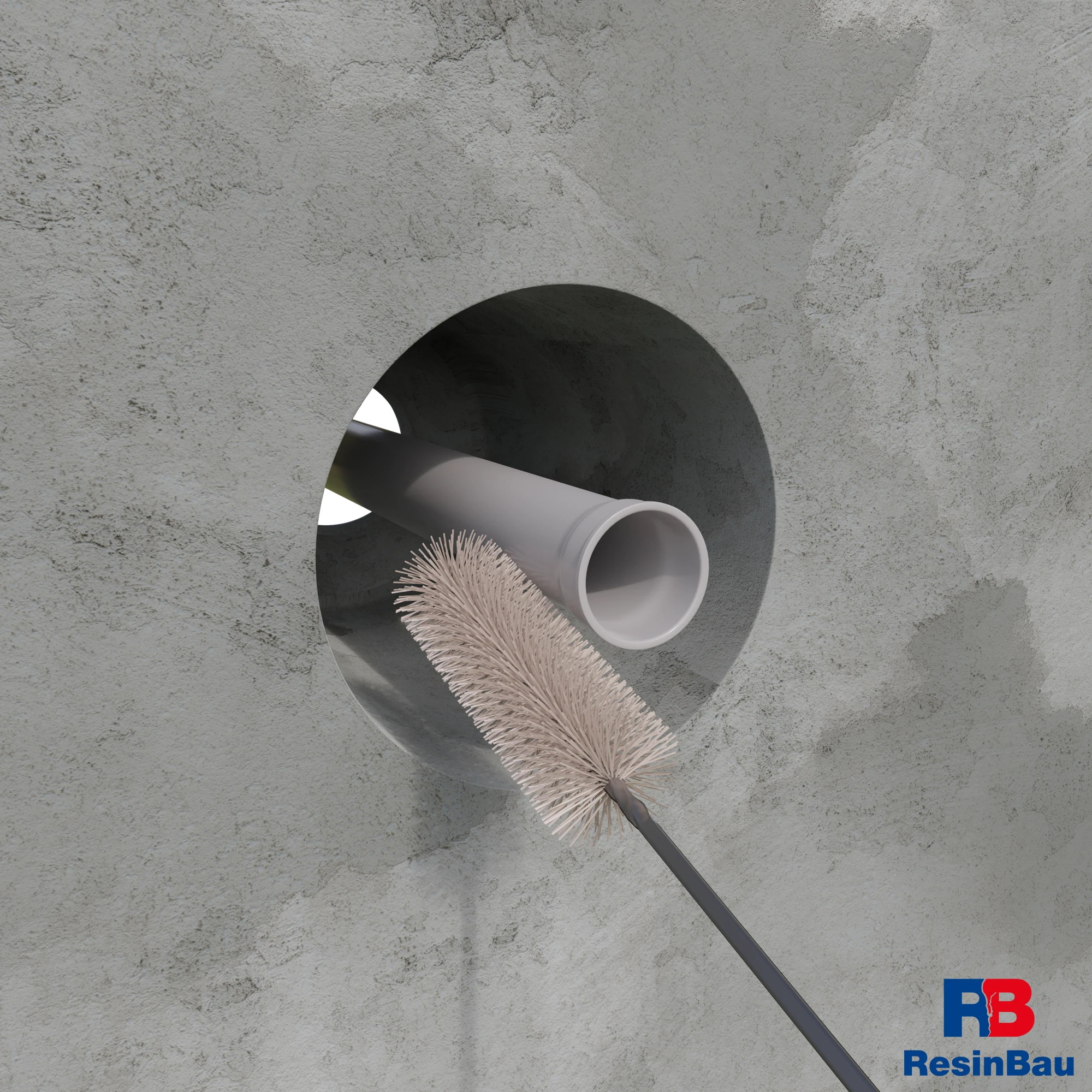

Rengöringen visar kanternas skick och den yta där frontförslutningen ska fästa.

02 · Utförande

Frilägg och rengör området för förslutningen

Ta bort smuts, lösa delar och ineffektiva rester av tidigare reparationer från den åtkomliga zonen. Efter rengöring blir det lättare att bedöma om kanten är fast och varifrån vattnet kommer. Välj verktyg efter rörmaterial och underlag så att förberedelsen inte skadar installationen eller bevarad tätning.

Vid kraftigt inflöde måste man först skapa förutsättningar för att förbereda och hålla kvar huvudmaterialet. En stoppande etapp, exempelvis med lämpligt vald WaterStopper, är då en separat del av metoden. Fyll inte hela det tillgängliga utrymmet okontrollerat med detta material om fortsatt åtkomst för eftertätning behövs.

  • Kontrollera att de rengjorda kanterna är fasta.
  • Identifiera utflödespunkten på nytt när avlagringarna tagits bort.
  • Planera åtkomst för huvudtätningen vid aktivt inflöde.
CrackOn.5 — förberedelse och förslutning →WaterStopper — etapp för begränsning av inflöde →

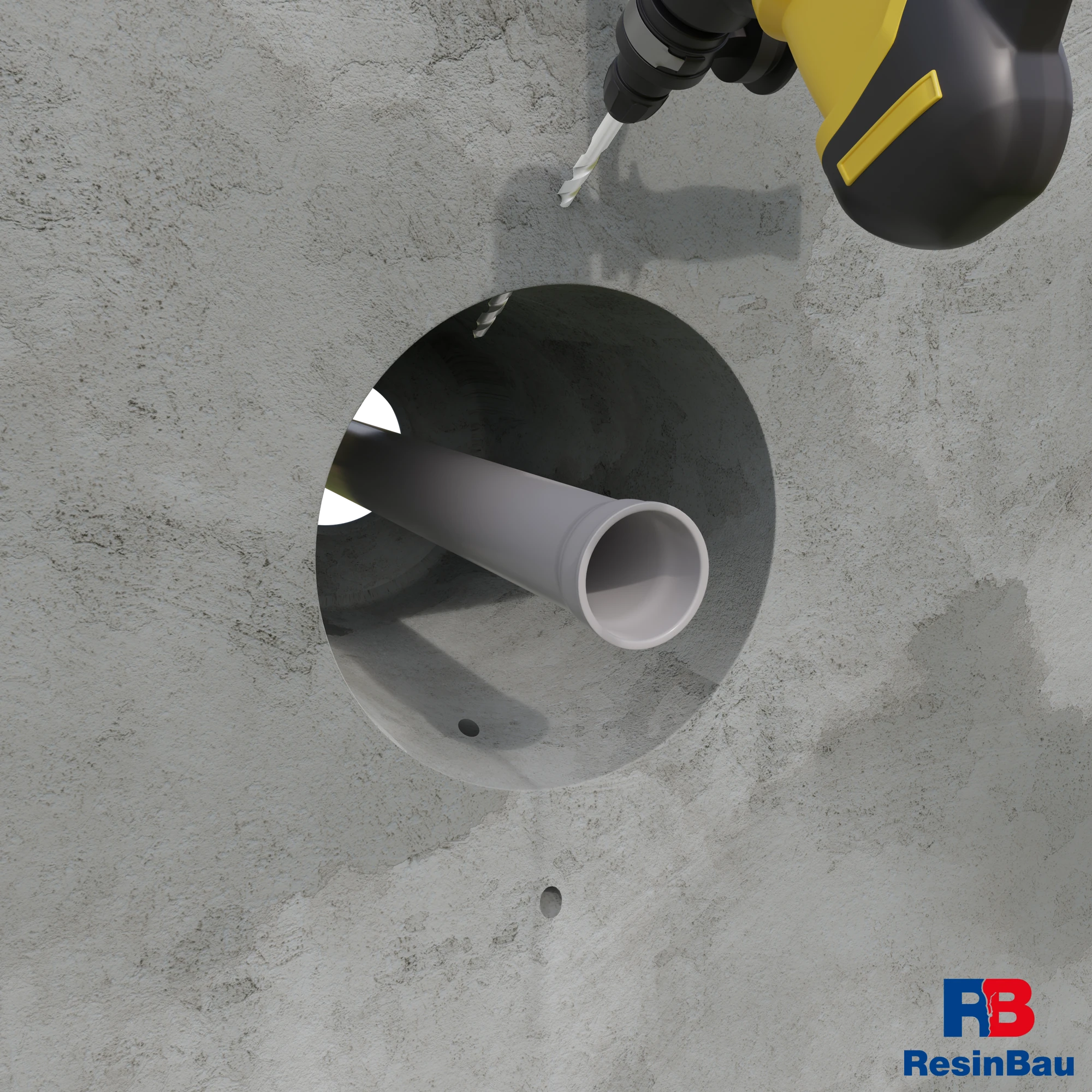

Hålen runt genomföringen ger åtkomst till reparationszonen. Deras placering måste bygga på det verkliga tvärsnittet.

03 · Utförande

Nå rätt utrymme runt röret med borrhålen

Bestäm tillförsel- och observationspunkter runt omkretsen och på erforderligt djup. Borrhålet ska nå det identifierade utrymmet vid genomföringen, inte rörets insida. Kontrollera installationernas dragning, armeringens läge och bevarade tätningsdelar före borrning.

Anpassa hålens antal, vinkel och avstånd till den undersökta genomföringen. Bestäm också läget för packerns gummi: det ska ge täthet i friskt underlag och lämna fri åtkomst till vald zon. De första hålen gör det möjligt att kontrollera antagandena om tvärsnittet.

  • Jämför borrdjupet med läget för ringutrymmet som ska tätas.
  • Behåll fri förbindelse mellan packerns ände och tillförselzonen.
  • Beakta observation av den nedre delen och hela omkretsen.
Hållängd och packerns monteringszon →Prov av geometri och tillförsel →

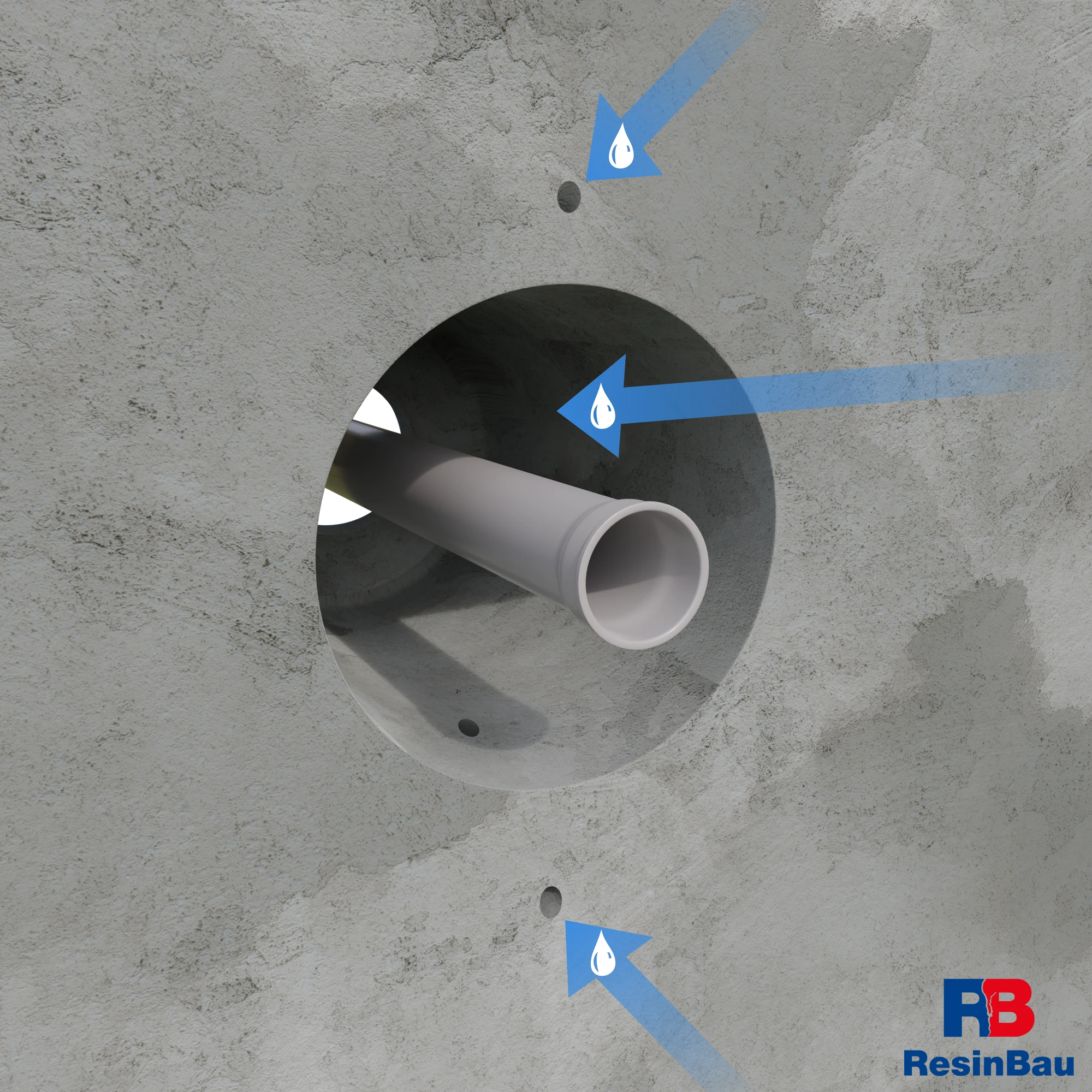

Blå pilar visar spolningsetappen, inte harts. Rengöringsmetoden måste vara kompatibel med det valda materialet.

04 · Utförande

Rengör hålen och förbered frontförslutningen

Ta bort borrrester från hela tillförselvägen. I denna variant spolas hålen med vatten före packermontering. Anpassa förberedelsen till huvudmaterialet: vatten påverkar HydroGums reaktion och CrackFlex beteende, och enbart fukt vid ingången bekräftar inte förhållandena på djupet.

Efter ytberedningen utförs den planerade frontförslutningen som visas i det första tvärsnittet. CrackOn.5 begränsar där okontrollerat utflöde; lämna planerade tillförsel- och observationshål öppna. Montera packerkropparna innan harts hamnar på hålväggarna och kontrollera deras stabilitet. Koppla villkoren för tillförselstart till brukets anvisningar och den valda detaljen.

  • Bekräfta fri passage i de rengjorda hålen.
  • Behåll åtkomst till kontrollpunkterna efter frontförslutningen.
  • Kontrollera att förberedelsen inte har blockerat rörets nödvändiga rörelse.
CrackOn.5 — villkor för utförande av förslutningen →HydroGum — vattenkontakt och tillförsel →

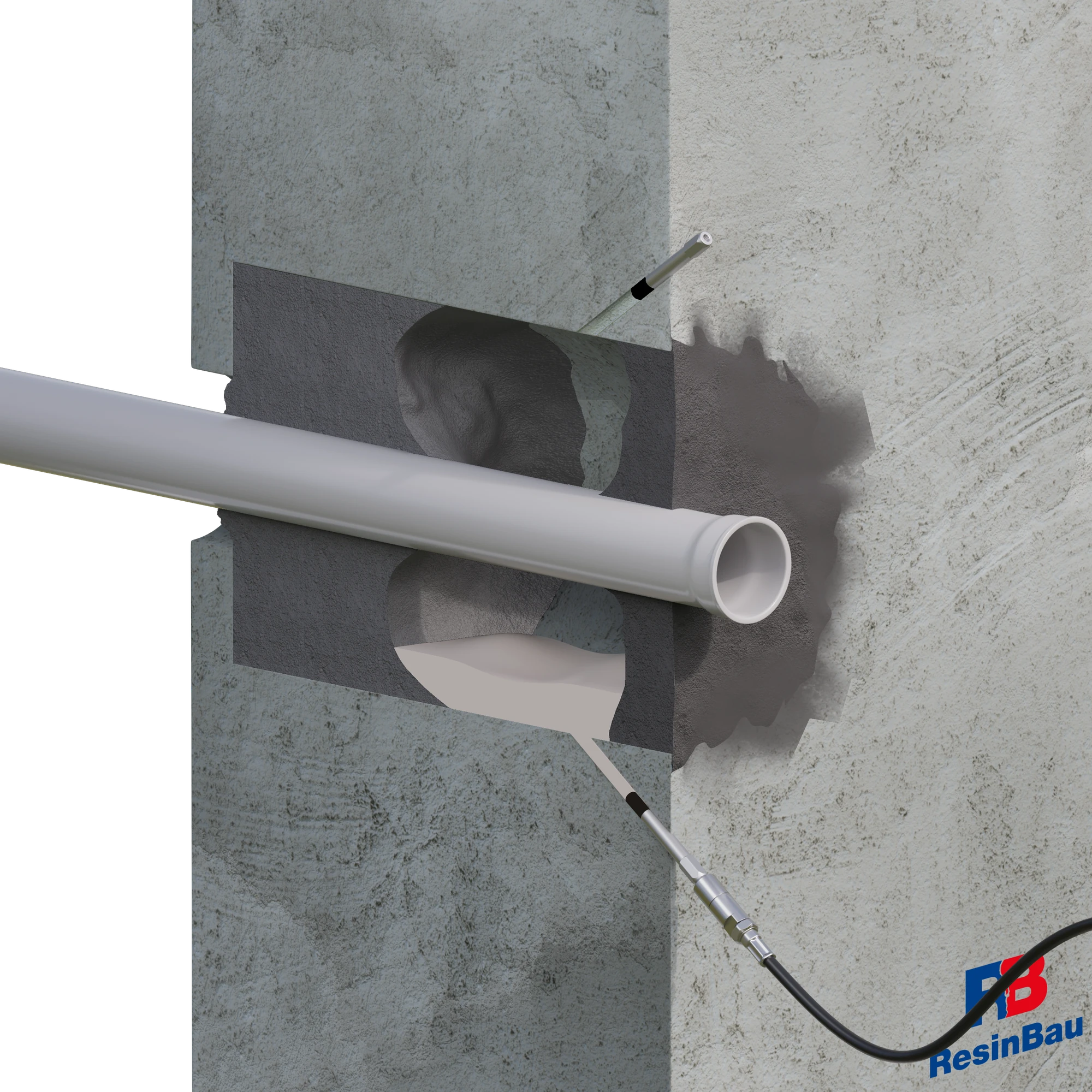

Den nedre punkten tillför material medan övriga punkter gör det möjligt att bedöma framstegen. Den ljusa fyllningen visar ett mellanläge.

05 · Utförande

Fyll ringutrymmet och observera intilliggande punkter

Börja tillförseln genom vald punkt på provsträckan; i den visade varianten är detta den nedre packern. Observera materialupptag, tryck, vattnets beteende och materialets uppkomst vid kontrollpunkterna. Kontrollera om injekteringsmaterialet stannar i ringutrymmet eller läcker till fronten eller ett intilliggande hålrum. Passage till nästa punkt bekräftar förbindelse men inte fullständig fyllning runt omkretsen.

CrackFlex kan övervägas när materialet kan hållas kvar och härda i zonen. ResinBau AcrylGel + Polymer kräver val av reaktionstid och förberedelse av två blandningar som tillförs med tvåkomponentspump. HydroGum behöver vattenkontakt; vid osäker tillgång till fukt väljs det avsedda systemet med vatten. Varje variant måste provas under den aktuella genomföringens flödesförhållanden och begränsning av utflöde.

  • Skilj undanträngt vatten från material som når punkten.
  • Jämför materialupptaget med framstegen runt omkretsen och på erforderligt djup.
  • Avbryt vid okontrollerat utflöde eller tryckökning utan materialupptag.
CrackFlex — elastisk tätning →ResinBau AcrylGel + Polymer — förberedelse av blandningar →Tryck, upptag och observation →

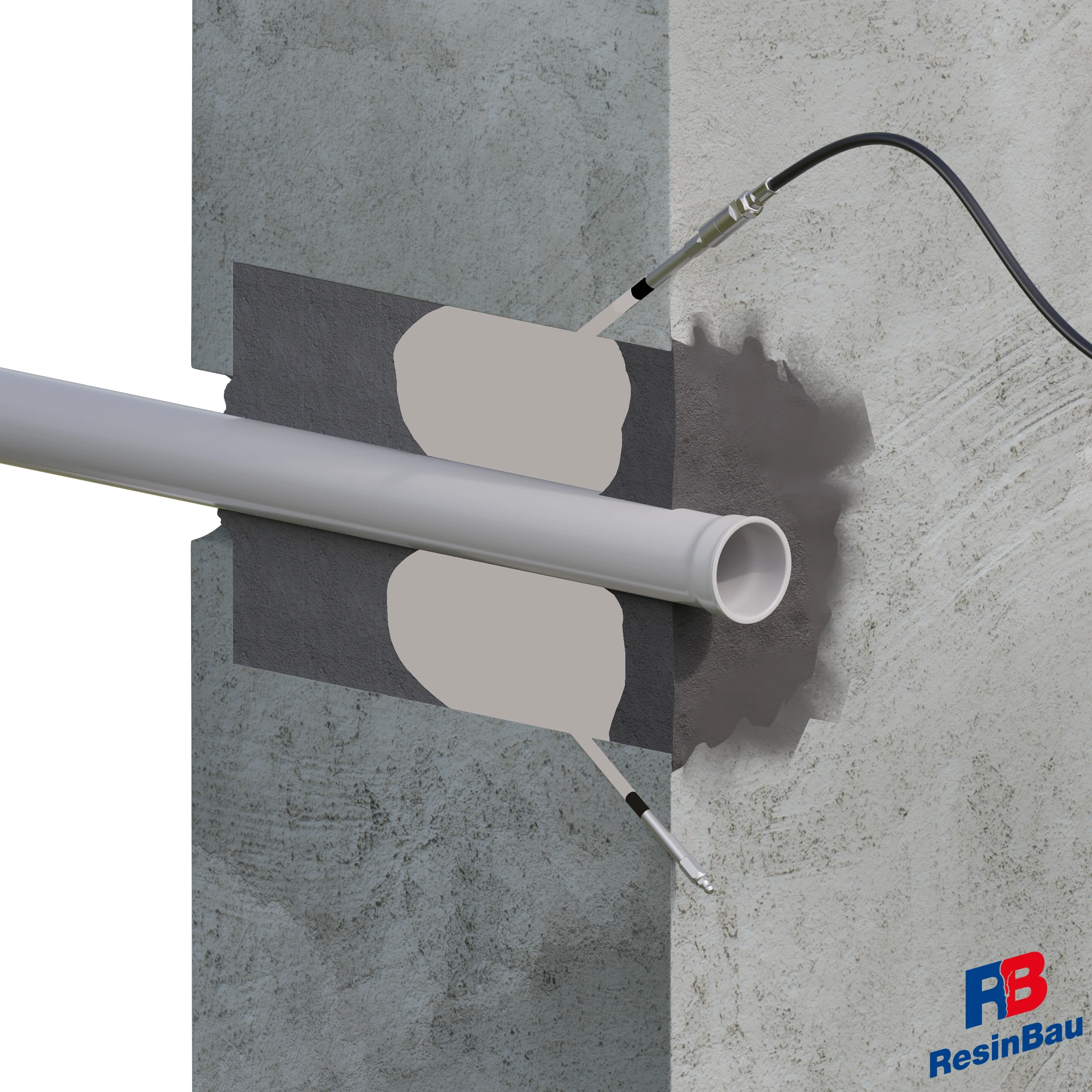

Tillförsel genom den övre punkten möjliggör eftertätning av nästa del av zonen. Den jämna ljusa fyllningen visar avsedd effekt, som måste bekräftas på objektet.

06 · Utförande

Komplettera åtkomliga zoner och kontrollera hela omkretsen

Fortsätt tillförseln genom följande punkter enligt provresultatet. Om metoden omfattar komplettering ska den utföras inom materialets bearbetningstid; försök inte övervinna härdande harts enbart genom högre tryck. Kontrollera överdel, underdel, sidor och ändar av den planerade zonen. Utflöde utanför genomföringen kan visa en annan vattenväg.

Slutkontrollen omfattar den reparerade anslutningens täthet under relevanta vattenförhållanden och detaljens beteende vid förväntad installationsrörelse. Dokumentera material, mängder, passagepunkter och slutskikt. Ringutrymmets geometriska volym hjälper vid materialplaneringen men omfattar inte okända håligheter; förbrukningen beräknas inte genom att automatiskt dela denna volym med hartsets fria skumning.

  • Bekräfta hela zonens täthet och att ingen ny vattenväg uppstått bredvid genomföringen.
  • Koppla tillförselns avslutning till provkriterierna, inte enbart till materialmängden.
  • Återställ planerat slutskikt och förslut hålen efter arbetet.
Genomföringsvolym och geometriska förutsättningar →Omräkning av rätt material från liter till kilogram →

Rör, hylsa och betong bildar flera anslutningar

Kontrollera rörmaterial och diameter, förekomst av hylsa, befintlig tätning och betongens skick runt genomföringen. Fastställ mellan vilka delar vattnet rinner. Tätning av anslutningen hylsa–betong löser inte läckage mellan hylsa och rör.

Undersök installationens funktion och möjlighet till rörelse. Fastställ ledningens och dolda delars lägen före borrning. Borrhålen ska nå valt utrymme utan att skada installationen, armeringen eller fungerande tätningsdelar.

Begränsa utflödet, behåll kontrollen

Ta bort löst material från den åtkomliga fronten och förbered ytan. Förslutningen vid röret ska hålla kvar injekteringsmaterialet i planerad zon. Den ska inte oavsiktligt styva upp en anslutning som behöver röra sig eller ersätta fyllningen inne i byggnadsdelen.

Välj tillförsel- och observationspunkter runt omkretsen och på erforderligt djup. Åtkomst endast till överdelen bekräftar inte att underdelen kan fyllas. Skissen över borrhål runt omkretsen hjälper planeringen; det verkliga läget följer av det undersökta tvärsnittet.

Ordningen följer av flödesvägen

Rengör hålen på ett sätt som passar materialet och förbered stabil packermontering. Genomför ett prov på en begränsad sektion. Observera vatten, material i intilliggande punkter och utflöden vid fronten. Anteckna om tillförseln omfattar avsett ringutrymme eller om materialet går till ett intilliggande hålrum.

När förbindelse har uppnåtts, fortsätt med kontrollerad fyllning och, när metoden föreskriver det, komplettering inom bearbetningstiden. Betrakta inte materialets uppkomst i en punkt som godkännande av hela omkretsen. Vid aktivt inflöde ska en etapp fastställas som gör det möjligt att hålla kvar huvudmaterialet.

Ringutrymmets volym är en modell

Kalkylatorn för rör och genomföringar använder måtten på det identifierade utrymmet mellan delarna. Ange rätt diametrar och längd på fyllningszonen. Om du bara känner till rörets yttermått känner du ännu inte till det otäta ringutrymmets volym.

Ojämn betong, håligheter och förbindelser med andra hålrum kan ändra förbrukningen. Jämför balansen med provet. Dela inte resultatet med hartsets fria skumning med antagandet att det når samma volym i det begränsade ringutrymmet.

Bedöm hela detaljen

Kontrollera tätheten runt omkretsen och vid ändarna av den reparerade zonen. Var uppmärksam på nytt utflöde utanför genomföringen och rörets rörelse om sådan förekommer under drift. Återställ planerat slutskikt och förslut hålen.

Dokumentera vilken anslutning som reparerats, vattenförhållandena och var förbindelse bekräftats. Tätningsinjektering bekräftar inte i sig installationsgenomföringens andra funktioner.

RESINBAUS MATERIALVAL

Materialet väljs efter förhållandena

CrackFlex →

Elastisk tätning av identifierat utrymme när materialet kan hållas kvar och få förutsättningar att härda.

HydroGum →

När vatten finns tillgängligt för reaktionen; tillförselsätt och expansionsgrad kräver kontroll i ringutrymmet.

WaterStopper →

Inledande begränsning av kraftigt inflöde före egentlig eftertätning.

Beräkna det du känner till

KALKYLATORRingutrymmets volym →

Beräkna utrymmet som du faktiskt vill fylla.

KALKYLATORLiter och kilogram →

Räkna om rätt produkt eller blandning efter att volymen fastställts.

Nästa steg

LÄS VIDAREStyrning av tillförseln →

Kombinera mängd, flöde och observation av punkter.

LÄS VIDARETätning med rörelse →

När anslutningen måste behålla deformationsförmåga.

Diskutera ditt projekts förhållanden

Förbered tvärsnitt, beskrivning av vatten och rörelse samt tidigare provresultat. ResinBau hjälper att välja material och utförandemetod.
