Átvezetések: a kerület folytonos tömítése

A víz a csőnél, a védőcsőnél vagy a környező betonban áramolhat. Először azonosítsa a megfelelő gyűrűs teret, majd tervezze meg az elérést és a teljes kerület ellenőrzését.

Felmérés Folyamat és változatok Kiválasztás és következő lépés

KÖVESSE VÉGIG A TECHNOLÓGIÁT

Átvezetés: a gyűrűs tér felmérésétől a teljes tömítés ellenőrzéséig

Először értelmezze a metszetet: az átvezetés homlokoldala tartja bent az anyagot, a tényleges tömítés pedig a cső körüli feltárt térben alakul ki. Ezután kövesse az előkészítés, fúrás, beadagolás és ellenőrzés lépéseit. Az ábrák egy betonon átmenő átvezetési változatot mutatnak; védőcső jelenléte vagy a cső mozgása a részlet módosítását igényli.

Falátvezető cső metszete: feltárt tér a cső körül és a homlokoldalnál felhordott habarcs. — A metszet a felszíni lezárás szerepét magyarázza. A homlokoldali habarcs feladata a később beadagolt anyag bent tartása a feltárt zónában.

01 · Felmérés

Metszet: különítse el a homlokoldali lezárást a mélységi tömítéstől

A javítás célja a cső körüli tér tömítése a fal mélységében is. A homlokoldali habarcs az injektálás közbeni kifolyás korlátozására szolgál. A látható kerület puszta kiglettelése nem igazolja a belső tér kitöltését.

A helyszínen állapítsa meg, hogy a víz a cső mellett, a cső és a védőcső között, a védőcső és a beton csatlakozásánál vagy a közeli sérült betonon keresztül folyik-e. Határozza meg azt is, hogy a cső elmozdul-e használat közben. A lezárásnak és a fő tömítőanyagnak meg kell felelnie ennek a kapcsolatnak; a merev habarcs nem akadályozhatja a szükséges mozgást.

Jelölje meg a metszeten a ténylegesen szivárgó csatlakozást.
Különítse el a tömítés mélységét a homlokoldali lezárórétegtől.
Vegye figyelembe a védőcsövet és a vezeték mozgását, ha jelen vannak.

A feltárt gyűrűs tér térfogata →Ha a csatlakozásnak mozgásképesnek kell maradnia →

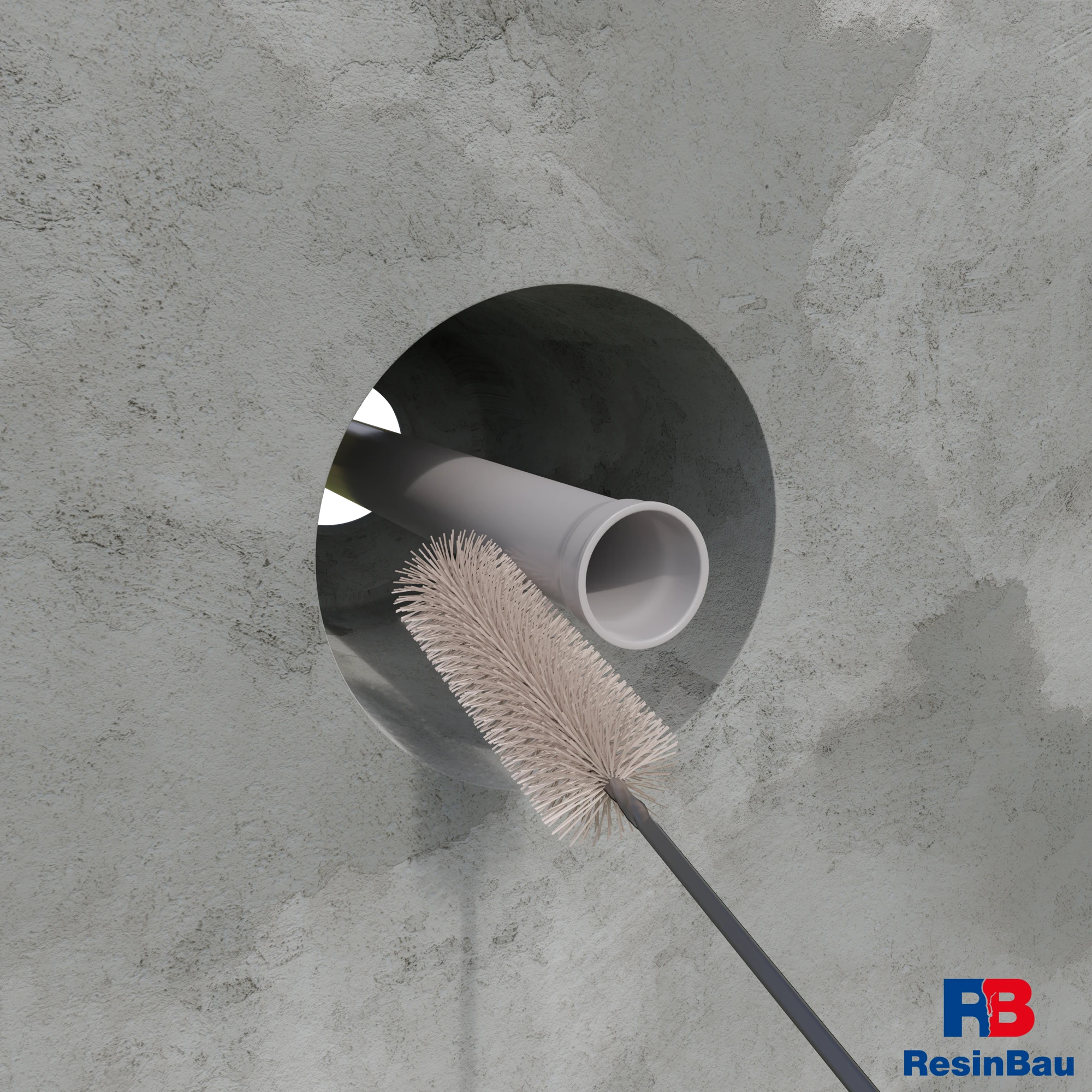

Kefe távolítja el a szennyeződéseket és a laza maradványokat a cső melletti hozzáférhető térből. — A tisztítás feltárja a szélek állapotát és azt a felületet, amelyhez a homlokoldali lezárásnak tapadnia kell.

02 · Kivitelezés

Tárja fel és tisztítsa meg a lezárás előkészítésének helyét

Távolítsa el a hozzáférhető zónából a szennyeződéseket, laza részeket és a korábbi, hatástalan javítás maradványait. Tisztítás után könnyebb értékelni a szél tömörségét és a víz kifolyásának helyét. A szerszámot a cső és az alapfelület anyagához válassza, hogy az előkészítés ne károsítsa a vezetéket vagy a megmaradó tömítést.

Erős beáramlásnál először meg kell teremteni a fő anyag előkészítésének és helyben tartásának feltételeit. A vízmegállító lépés, például megfelelően kiválasztott WaterStopper használatával, ilyenkor a technológia külön eleme. Ne töltse ki vele ellenőrizetlenül a teljes hozzáférhető teret, ha további hozzáférésre lesz szükség az utólagos tömítéshez.

Ellenőrizze a megtisztított szélek tömörségét.
A lerakódások eltávolítása után határozza meg újra a kifolyás helyét.
Aktív beáramlásnál tervezze meg a hozzáférést a fő tömítéshez.

CrackOn.5 — előkészítés és lezárás →WaterStopper — a beáramlást korlátozó lépés →

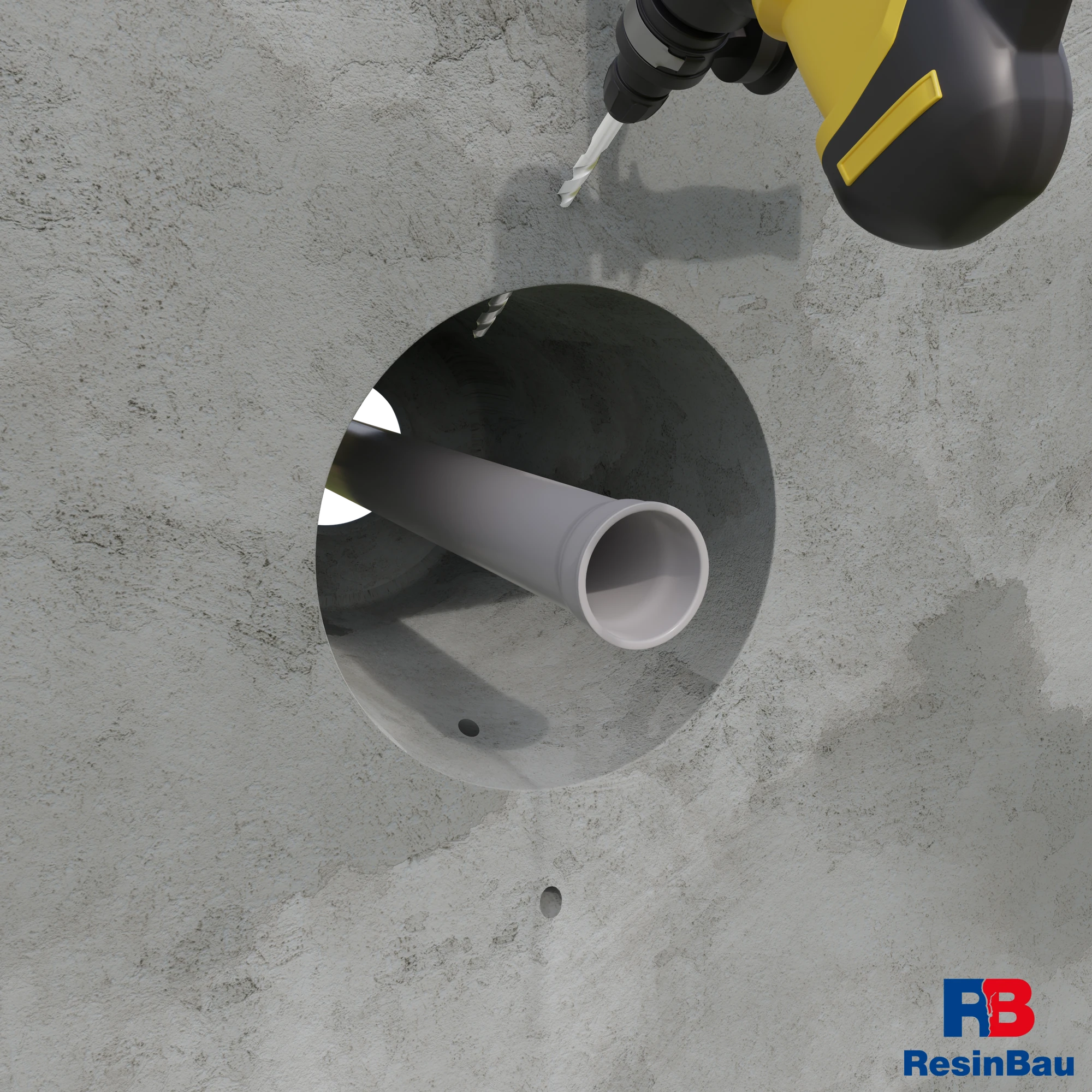

Fúrás a betonban a közműátvezetés körül; a furatnyílások a cső fölött és alatt helyezkednek el. — Az átvezetés körüli furatok hozzáférést teremtenek a javítási zónához. Helyüket a tényleges keresztmetszet alapján kell meghatározni.

03 · Kivitelezés

Furatokkal érje el a megfelelő teret a cső körül

Jelölje ki a beadagolási és megfigyelési pontokat a kerület mentén és a szükséges mélységben. A furatnak az átvezetés melletti feltárt térbe kell érkeznie, nem a cső belsejébe. Fúrás előtt ellenőrizze a vezeték nyomvonalát, a vasalás és a megmaradó tömítőelemek helyét.

A furatok számát, szögét és kiosztását a feltárt átvezetéshez igazítsa. Határozza meg a pakker gumijának rögzítési helyét is: ép alapfelületben kell tömítenie, és átjárható hozzáférést kell hagynia a kiválasztott zónához. Az első furatok lehetővé teszik a keresztmetszeti feltételezések ellenőrzését.

Vesse össze a furatmélységet a tömítendő gyűrűs tér helyével.
Tartson fenn átjárható kapcsolatot a pakker vége és a beadagolási zóna között.
Biztosítsa az alsó rész és a teljes kerület megfigyelését.

Furathossz és a pakker rögzítési zónája →Geometriai és beadagolási próba →

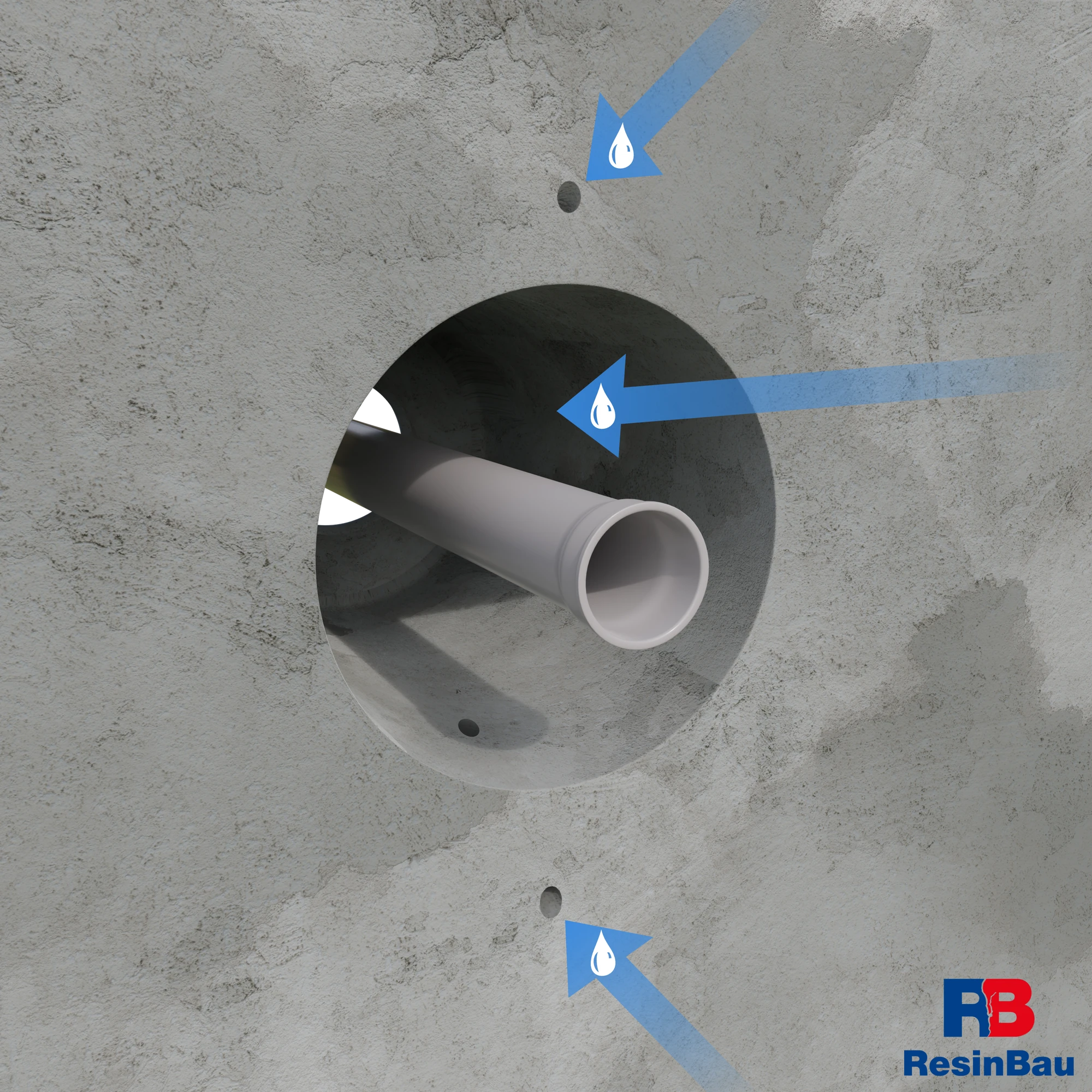

Kék nyilak és cseppek jelzik a furatok és a cső melletti hozzáférhető tér vízzel történő öblítését. — A kék nyilak az öblítési lépést jelölik, nem a gyantát. A tisztítás módjának összhangban kell lennie a kiválasztott anyaggal.

04 · Kivitelezés

Tisztítsa meg a furatokat és készítse elő a homlokoldali lezárást

Távolítsa el a fúrási törmeléket a teljes beadagolási útból. Ennél a változatnál a furatokat a pakkerek behelyezése előtt vízzel öblítik. Az előkészítést a fő anyaghoz igazítsa: a víz jelenléte befolyásolja a HydroGum reakcióját és a CrackFlex viselkedését, a bejáratnál lévő nedvesség pedig önmagában nem igazolja a mélységi körülményeket.

A felület előkészítése után készítse el az első metszeten bemutatott, előirányzott homlokoldali lezárást. A CrackOn.5 itt a szabályozatlan kifolyást korlátozza; hagyja meg a tervezett beadagolási és megfigyelési furatokat. Helyezze be a pakkertesteket, mielőtt gyanta kerül a furatfalakra, és ellenőrizze stabilitásukat. A beadagolás megkezdésének feltételeit a habarcs útmutatójához és a választott részlethez kösse.

Igazolja a megtisztított furatok átjárhatóságát.
A homlokoldali lezárás után is őrizze meg az ellenőrzési pontok hozzáférhetőségét.
Ellenőrizze, hogy az előkészítés nem akadályozza-e a cső szükséges mozgását.

CrackOn.5 — a lezárás kivitelezési feltételei →HydroGum — vízzel való érintkezés és beadagolás →

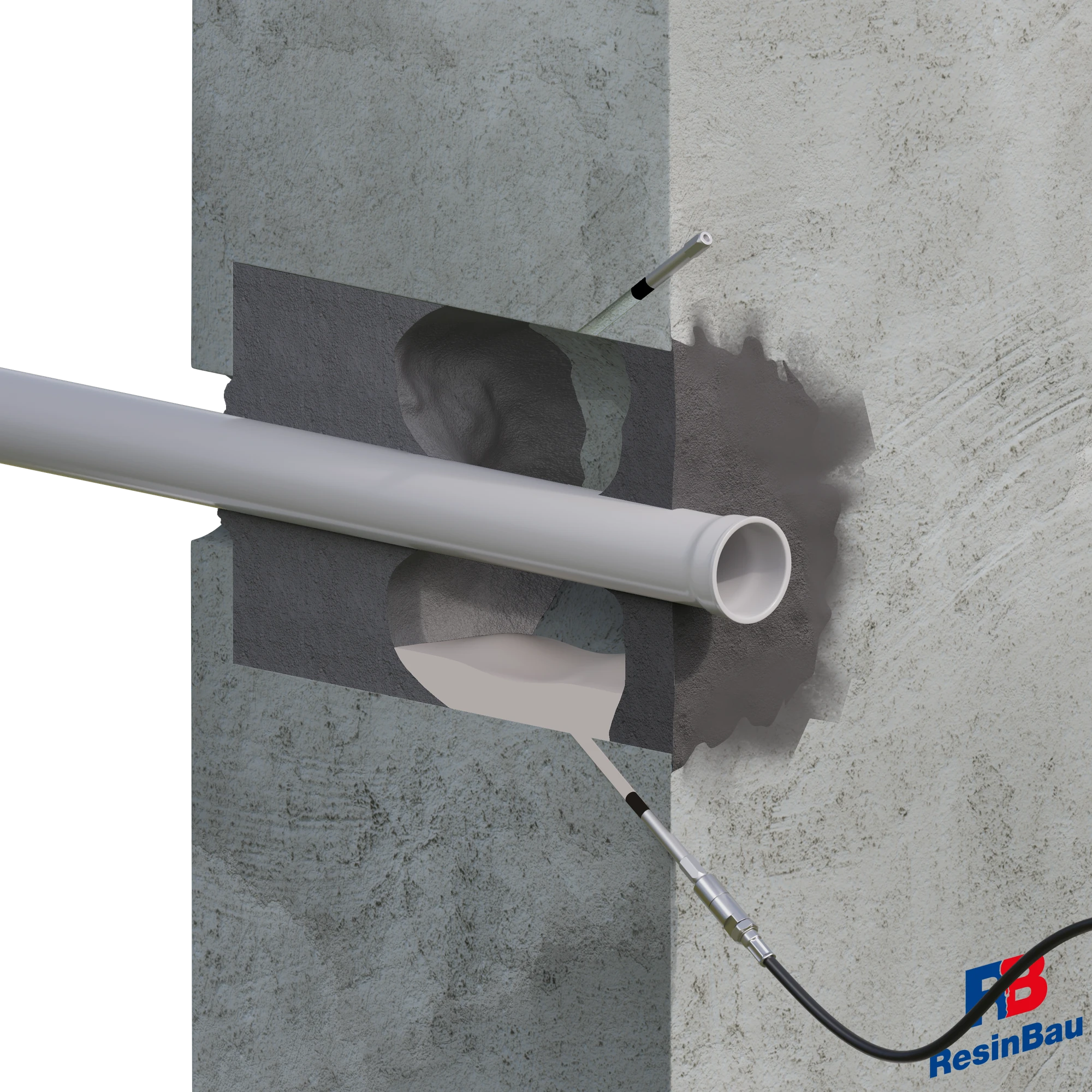

Átvezetés metszete az alsó pakkeren keresztüli injektálás közben; a világos anyag elkezdi kitölteni a cső körüli teret. — Az alsó pont adagolja az anyagot, a többi pont az előrehaladás értékelését teszi lehetővé. A világos kitöltés közbenső állapotot mutat.

05 · Kivitelezés

Töltse ki a gyűrűs teret és figyelje a szomszédos pontokat

A próbaszakaszon a kiválasztott ponton keresztül kezdje a beadagolást; a bemutatott változatban ez az alsó pakker. Figyelje az anyagfelvételt, a nyomást, a víz viselkedését és az anyag megjelenését az ellenőrzési pontoknál. Ellenőrizze, hogy az injektálóanyag a gyűrűs térben marad-e, vagy a homlokoldalra, illetve szomszédos üregbe távozik. A következő ponthoz való átjutás összeköttetést igazol, nem a teljes kerület kitöltését.

A CrackFlex akkor mérlegelhető, ha az anyag a zónában tartható és ott megköthet. A ResinBau AcrylGel + Polymer a reakcióidő megválasztását és két, kétkomponensű szivattyúval adagolt keverék előkészítését igényli. A HydroGum vízzel való érintkezést igényel; bizonytalan nedvességellátásnál az előirányzott vizes rendszert kell kiválasztani. Minden változatot az adott átvezetés áramlási és kifolyáskorlátozási körülményei között kell ellenőrizni.

Különböztesse meg a pontból kiszorított vizet az odaérkező anyagtól.
Vesse össze az anyagfelvételt a kerület menti és a szükséges mélységbeli előrehaladással.
Álljon le szabályozatlan kifolyásnál vagy anyagfelvétel nélküli nyomásnövekedésnél.

CrackFlex — rugalmas tömítés →ResinBau AcrylGel + Polymer — keverékek előkészítése →Nyomás, anyagfelvétel és megfigyelés →

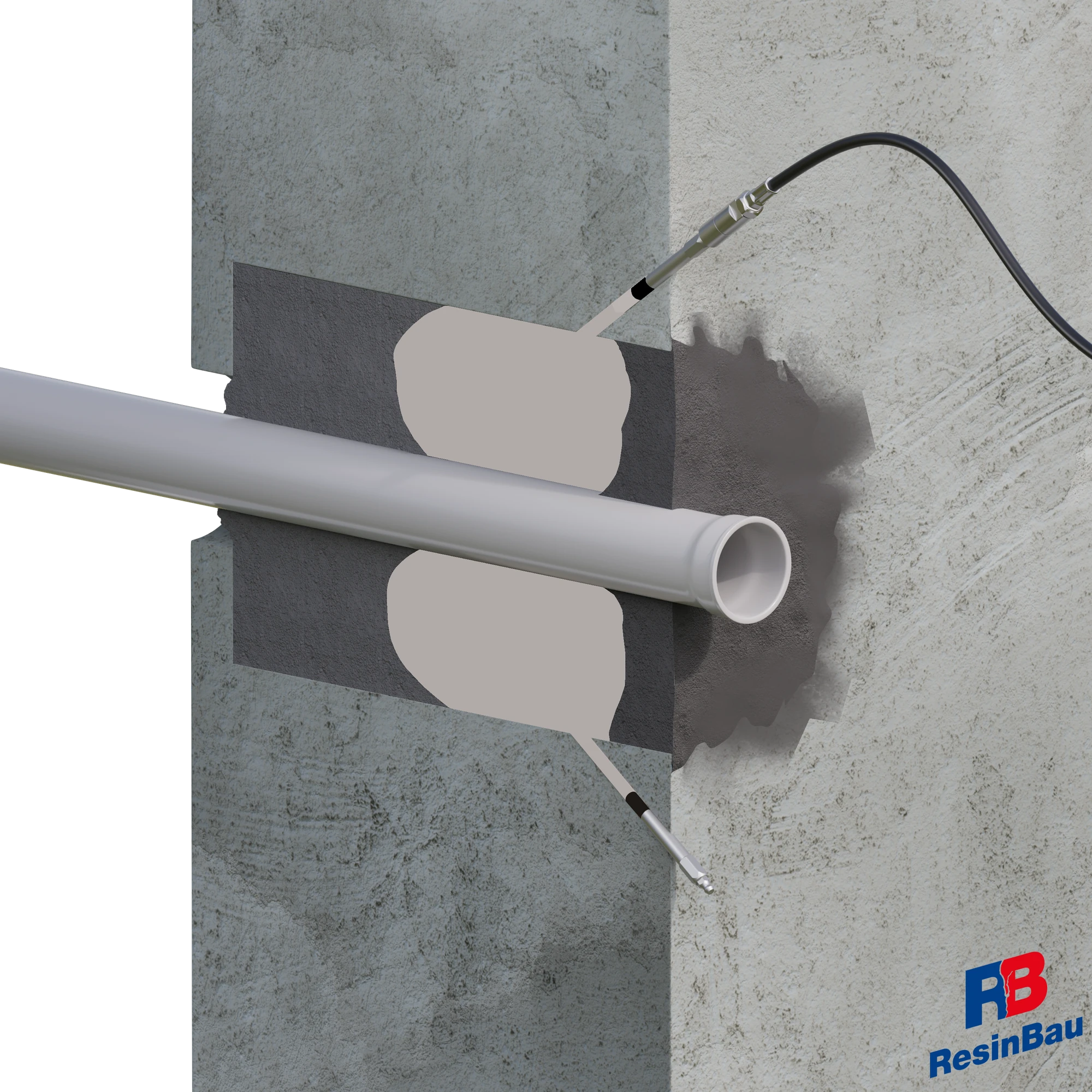

Átvezetés metszete világos kitöltéssel a cső körül és a felső pakkerhez csatlakozó vezetékkel. — A felső ponton történő beadagolás lehetővé teszi a zóna következő részének utólagos tömítését. Az egységes világos kitöltés a kívánt eredményt mutatja, amelyet a helyszínen igazolni kell.

06 · Kivitelezés

Egészítse ki a hozzáférhető zónákat és ellenőrizze a teljes kerületet

A próba eredményének megfelelően folytassa a beadagolást a további pontokon keresztül. Ha a technológia kiegészítést ír elő, azt az anyag feldolgozhatósági időablakán belül végezze; a kötő gyantát ne próbálja pusztán nyomásnöveléssel áttörni. Ellenőrizze a tervezett zóna felső és alsó részét, oldalait és végeit. Az átvezetésen kívüli kifolyás másik vízútra utalhat.

Az átvétel kiterjed a javított csatlakozás vízzáróságára megfelelő vízviszonyok között, valamint a részlet viselkedésére a vezeték várható mozgása során. Rögzítse az anyagot, a mennyiségeket, az átjutási pontokat és a felületképzést. A gyűrűs tér geometriai térfogata segíti az anyagtervezést, de nem tartalmazza az ismeretlen üregeket; a felhasználás nem számítható ki e térfogatnak a gyanta szabad habosodásával történő automatikus elosztásával.

Igazolja a teljes zóna vízzáróságát és azt, hogy az átvezetés mellett nem alakult ki új vízút.
A beadagolás befejezését a próba követelményeihez kösse, ne pusztán az anyagmennyiséghez.
Állítsa helyre az előirányzott felületképzést és zárja le a furatokat a munka végén.

Az átvezetés térfogata és geometriai feltételezések →A megfelelő anyag átszámítása literről kilogrammra →

A cső, a védőcső és a beton több csatlakozást alkot

Ellenőrizze a cső anyagát és átmérőjét, a védőcső jelenlétét, a meglévő tömítést és az átvezetés körüli beton állapotát. Állapítsa meg, mely elemek között folyik a víz. A védőcső–beton kapcsolat tömítése nem oldja meg a védőcső és a cső közötti szivárgást.

Mérje fel a vezeték funkcióját és mozgási lehetőségét. Fúrás előtt határozza meg a vezeték és a rejtett elemek nyomvonalát. A furatoknak a vezeték, a vasalás és a működő tömítőelem károsítása nélkül kell elérniük a kiválasztott teret.

Korlátozza a kifolyást, őrizze meg az ellenőrizhetőséget

Távolítsa el a laza anyagokat a hozzáférhető homlokoldalról és készítse elő a felületet. A cső melletti lezárásnak a tervezett zónában kell tartania az injektálóanyagot. Nem merevítheti meg véletlenül a mozgást igénylő kapcsolatot, és nem helyettesítheti a szerkezet belsejének kitöltését.

Válassza meg a beadagolási és megfigyelési pontokat a kerület mentén és a szükséges mélységben. Kizárólag a felső részhez való hozzáférés nem igazolja az alsó rész kitölthetőségét. A kerület menti furatkiosztási ábra tervezési segítség; a tényleges helyzetet a feltárt keresztmetszet határozza meg.

A sorrend az áramlási útból következik

Az anyagnak megfelelő módon tisztítsa meg a furatokat és készítse elő a pakkerek stabil rögzítését. Végezzen próbát korlátozott szakaszon. Figyelje a vizet, az anyagot a szomszédos pontokban és a homlokoldali kifolyásokat. Jegyezze fel, hogy a beadagolás a kívánt gyűrűs teret tölti-e ki, vagy az anyag szomszédos üregbe kerül.

Az összeköttetés létrejötte után folytassa az ellenőrzött kitöltést és, ha a technológia előírja, a kiegészítést a feldolgozási időablakon belül. Az anyag egyetlen ponton való megjelenését ne tekintse a teljes kerület átvételének. Aktív beáramlásnál határozza meg a fő anyag helyben tartását lehetővé tevő lépést.

A gyűrűs tér térfogata modellérték

A cső- és átvezetéskalkulátor az elemek közötti feltárt tér méreteit használja. Adja meg a megfelelő átmérőket és a kitöltendő zóna hosszát. Ha csak a cső külső méretét ismeri, a tömítetlen gyűrűs tér térfogatát még nem ismeri.

Az egyenetlen beton, az üregek és a más üregekhez való kapcsolatok módosíthatják a felhasználást. A számítást vesse össze a próbával. Ne ossza el az eredményt a gyanta szabad habosodásával, feltételezve, hogy a korlátozott gyűrűs térben is ugyanazt a térfogatot éri el.

Értékelje a teljes részletet

Ellenőrizze a vízzáróságot a kerület mentén és a javított zóna végeinél. Figyeljen az átvezetésen kívüli új kifolyásra és a cső mozgására, ha az használat közben előfordul. Állítsa helyre az előirányzott felületképzést és zárja le a furatokat.

A dokumentációban rögzítse, mely csatlakozást javították, milyenek voltak a vízviszonyok, és hol igazolták az összeköttetést. A tömítőinjektálás önmagában nem igazolja a közműátvezetés egyéb funkcióit.

RESINBAU KIVÁLASZTÁS

Számítsa ki, amit ismer

KALKULÁTORA gyűrűs tér térfogata →

Számítsa ki a ténylegesen kitöltendő teret.

KALKULÁTORLiter és kilogramm →

A térfogat meghatározása után végezze el a megfelelő termék vagy keverék átszámítását.

Következő lépés

OLVASSON TOVÁBBAz anyagbeadás vezetése →

Értékelje együtt a mennyiséget, az áramlást és a pontok megfigyelését.

OLVASSON TOVÁBBTömítés mozgás mellett →

Ha a csatlakozásnak meg kell őriznie alakváltozó képességét.

Egyeztesse projektje körülményeit

Készítse elő a keresztmetszetet, a víz és a mozgás leírását, valamint az eddigi próbák eredményeit. A ResinBau segít az anyag és a kivitelezési technológia kiválasztásában.
