Gennemføringer: sammenhængende tætning hele vejen rundt

Vandet kan strømme langs røret, bøsningen eller i den omgivende beton. Identificer først den relevante ringzone, og planlæg derefter adgang og kontrol af hele omkredsen.

UndersøgelseForløb og varianterValg og næste skridt

FØLG TEKNOLOGIEN

Gennemføring: fra undersøgelse af ringrummet til kontrol af hele tætningen

Læs først tværsnittet: gennemføringens overfladelukning fastholder materialet, mens den egentlige tætning dannes i det undersøgte hulrum omkring røret. Gennemgå derefter klargøring, boring, tilførsel og kontrol. Tegningerne viser én variant af en gennemføring i beton; tilstedeværelse af en bøsning eller rørbevægelse kræver tilpasning af detaljen.

Tværsnittet forklarer overfladelukningens rolle. Mørtlen ved overfladen skal fastholde det efterfølgende tilførte materiale i den undersøgte zone.

01 · Undersøgelse

Tværsnit: adskil overfladelukning fra tætning i dybden

Reparationens formål er at tætne hulrummet omkring røret også dybt i væggen. Mørtlen ved overfladen begrænser udløb under injektionen. Spartling af den synlige omkreds alene bekræfter ikke fyldning af det indre.

Fastlæg på stedet, om vandet strømmer langs røret, mellem rør og bøsning, i samlingen mellem bøsning og beton eller gennem beskadiget beton ved siden af. Fastlæg også, om røret bevæger sig under drift. Lukning og hovedmateriale skal passe til samlingen; stiv mørtel må ikke blokere den nødvendige bevægelse.

  • Angiv på tværsnittet den samling, der faktisk lækker.
  • Skeln mellem tætningsdybden og overfladelukningslaget.
  • Tag højde for bøsning og installationsbevægelse, hvis de forekommer.
Volumen af det undersøgte ringrum →Når samlingen skal bevare bevægelighed →

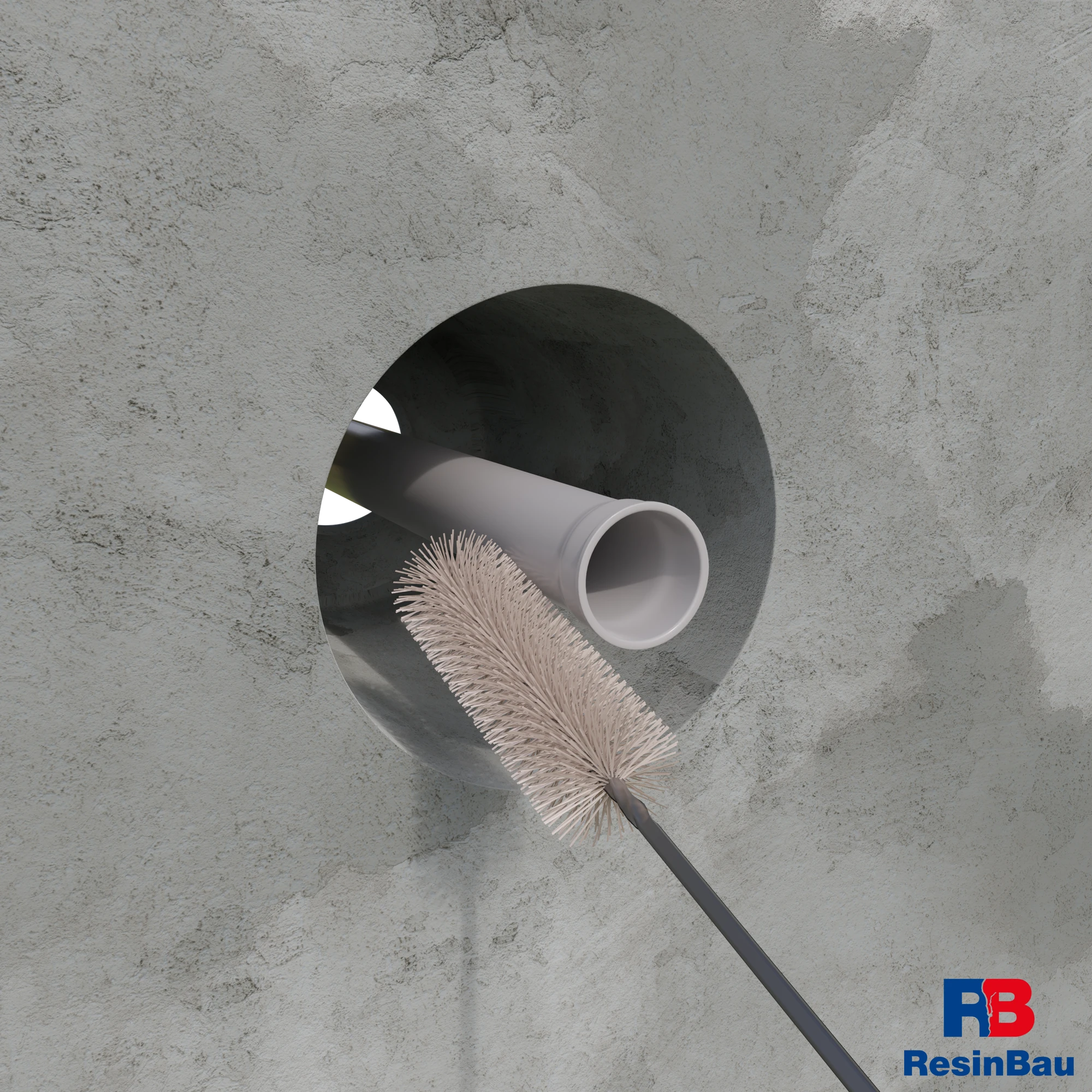

Rengøringen blotlægger kanternes tilstand og det sted, som overfladelukningen skal hæfte til.

02 · Udførelse

Frilæg og rengør området til klargøring af lukningen

Fjern urenheder, løse dele og ineffektive rester fra tidligere reparationer i den tilgængelige zone. Efter rengøring er det lettere at vurdere, om kanten er fast, og hvor vandet strømmer ud. Vælg værktøj efter rørmateriale og underlag, så klargøringen ikke beskadiger installationen eller bevaret tætning.

Ved kraftig vandindtrængning skal der først skabes betingelser for klargøring og fastholdelse af hovedmaterialet. Et standsningstrin, eksempelvis valgt med WaterStopper, er da en særskilt del af metoden. Fyld ikke ukontrolleret hele det tilgængelige hulrum med det, hvis der senere er behov for adgang til eftertætning.

  • Kontrollér, at de rengjorte kanter er faste.
  • Fastlæg udløbsstedet igen efter fjernelse af aflejringer.
  • Planlæg adgang til hovedtætningen ved aktiv vandindtrængning.
CrackOn.5 — klargøring og lukning →WaterStopper — trin til begrænsning af vandindtrængning →

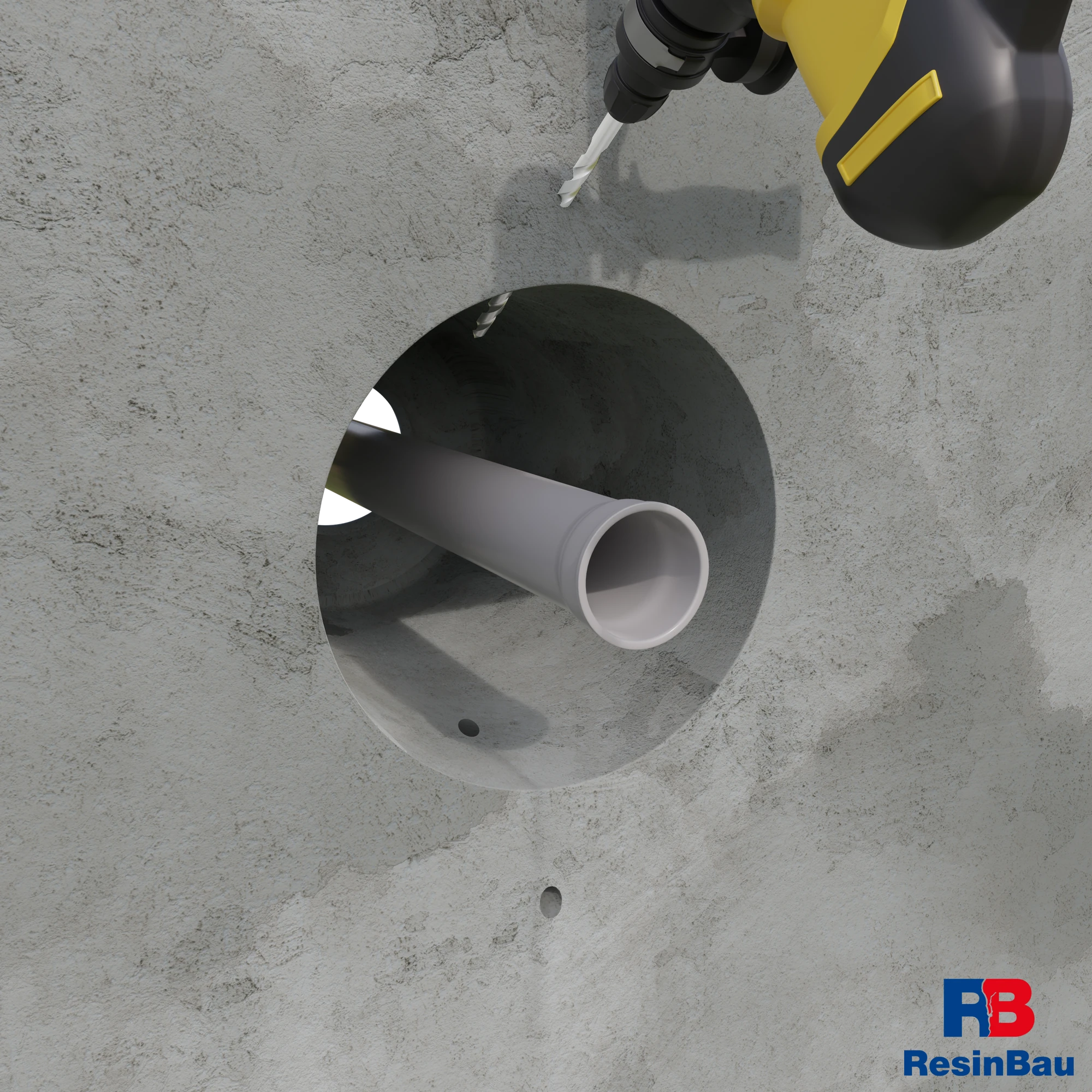

Hullerne omkring gennemføringen skaber adgang til reparationszonen. Placeringen skal bestemmes ud fra det faktiske tværsnit.

03 · Udførelse

Nå det rette hulrum omkring røret med borehullerne

Fastlæg tilførsels- og observationspunkter rundt om omkredsen og i den nødvendige dybde. Borehullet skal ramme det undersøgte hulrum ved gennemføringen, ikke rørets indre. Kontrollér installationens forløb, armeringens placering og bevarede tætningselementer før boring.

Tilpas antal, vinkel og afstand mellem hullerne til den undersøgte gennemføring. Fastlæg også placeringen af pakkerens gummi: det skal sikre tæthed i sundt underlag og efterlade fri adgang til den valgte zone. De første borehuller gør det muligt at kontrollere tværsnitsforudsætningerne.

  • Sammenlign boredybden med placeringen af det ringrum, der skal tætnes.
  • Bevar en fri forbindelse mellem pakkerens ende og tilførselszonen.
  • Sørg for observation af den nederste del og hele omkredsen.
Borehulslængde og pakkerens monteringszone →Prøve af geometri og tilførsel →

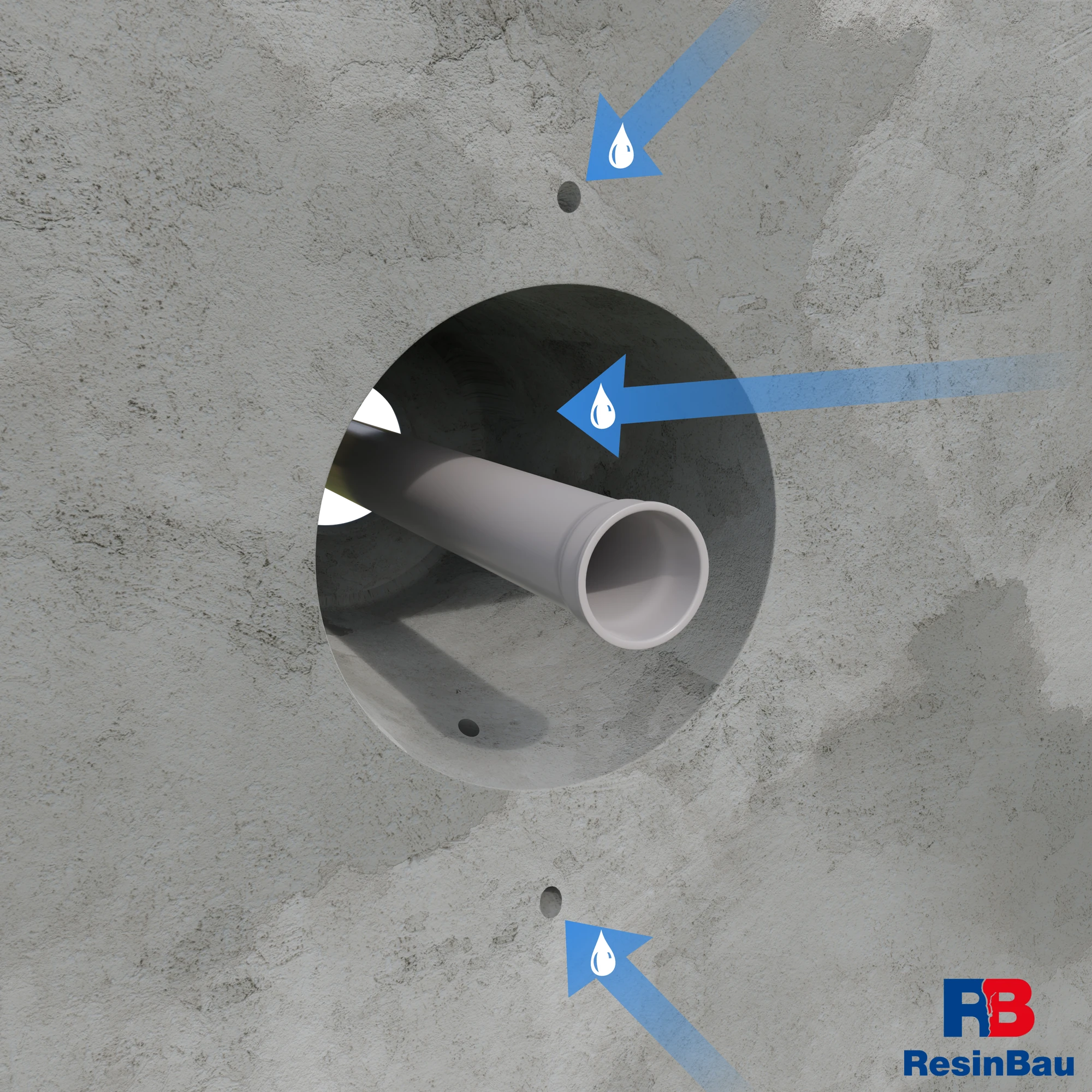

Blå pile angiver skylletrinnet, ikke harpiks. Rengøringsmetoden skal være forenelig med det valgte materiale.

04 · Udførelse

Rengør hullerne, og klargør overfladelukningen

Fjern boresmuld fra hele tilførselsvejen. I denne variant skylles hullerne med vand før montering af pakkere. Tilpas klargøringen til hovedmaterialet: tilstedeværelsen af vand påvirker HydroGums reaktion og CrackFlexs egenskaber, og fugt ved indgangen alene bekræfter ikke forholdene i dybden.

Efter overfladeklargøringen udføres den planlagte overfladelukning, som er vist på det første tværsnit. CrackOn.5 begrænser her ukontrolleret udløb; bevar de planlagte tilførsels- og observationshuller. Monter pakkerkroppene, før harpiks kommer på hulvæggene, og kontrollér stabiliteten. Afstem betingelserne for tilførselsstart med mørtelvejledningen og den valgte detalje.

  • Bekræft frit gennemløb i de rengjorte huller.
  • Bevar adgang til kontrolpunkterne efter overfladelukningen.
  • Kontrollér, at klargøringen ikke har blokeret rørets nødvendige bevægelse.
CrackOn.5 — betingelser for udførelse af lukningen →HydroGum — vandkontakt og tilførsel →

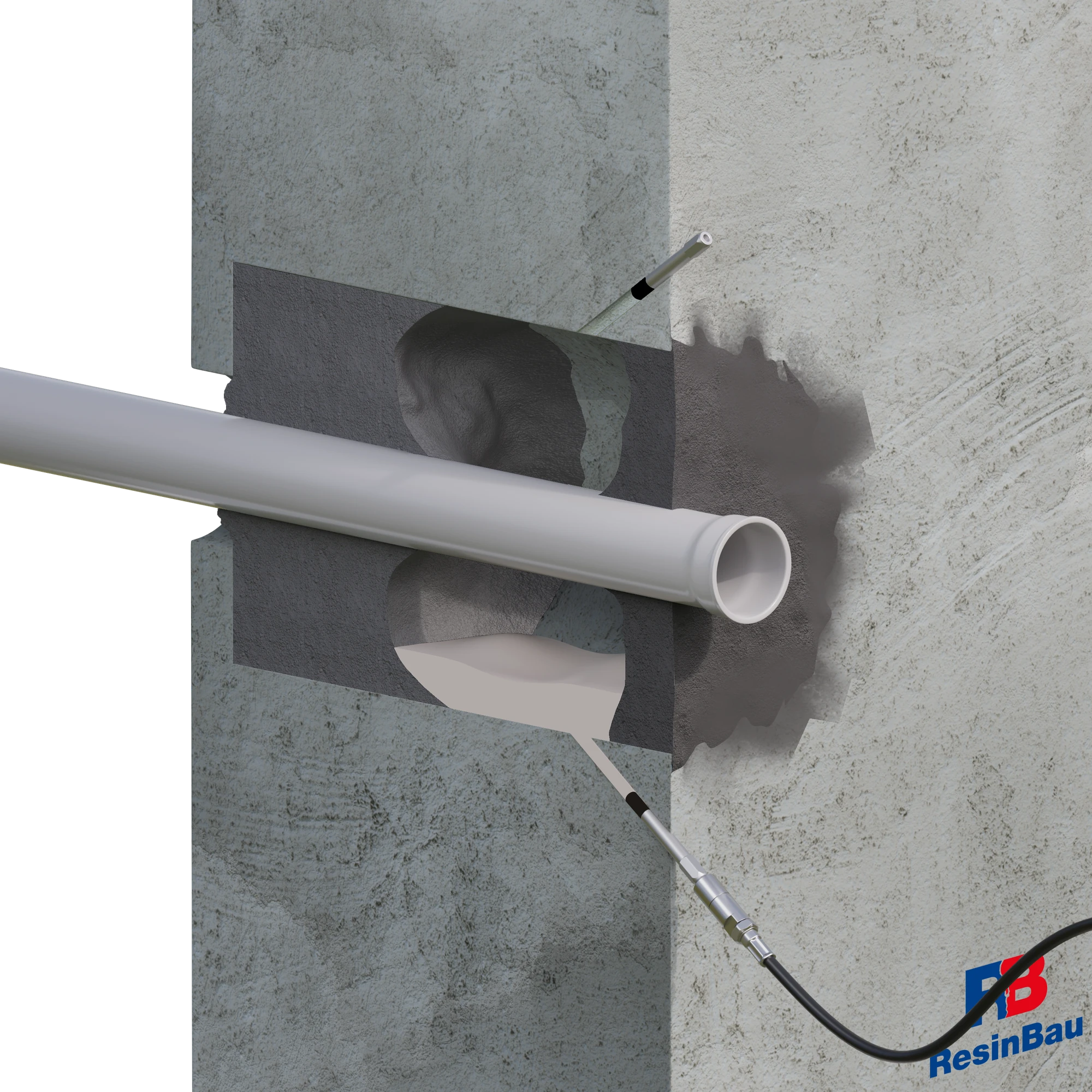

Det nederste punkt tilfører materiale, mens de øvrige punkter gør det muligt at vurdere fremdriften. Den lyse fyldning viser et mellemtrin.

05 · Udførelse

Fyld ringrummet, og observer nabopunkterne

Begynd tilførslen gennem det valgte punkt på prøveafsnittet; i den viste variant er det den nederste pakker. Observer optag, tryk, vandets opførsel og materialets fremkomst ved kontrolpunkterne. Kontrollér, om injektionsmaterialet forbliver i ringrummet eller løber ud på overfladen eller ind i et nabohulrum. Passage til næste punkt bekræfter forbindelse, men ikke fuldstændig fyldning af omkredsen.

CrackFlex kan overvejes, når materialet kan fastholdes og hærde i zonen. ResinBau AcrylGel + Polymer kræver valg af reaktionstid og klargøring af to blandinger, der tilføres med en tokomponentpumpe. HydroGum kræver kontakt med vand; ved usikker fugttilgængelighed vælges det foreskrevne system med vand. Hver variant skal prøves under den konkrete gennemførings strømningsforhold og begrænsning af udløb.

  • Skeln mellem fortrængt vand og materiale, der når frem til punktet.
  • Sammenhold optaget med fremdriften rundt om omkredsen og i den nødvendige dybde.
  • Stop ved ukontrolleret udløb eller trykstigning uden optag.
CrackFlex — elastisk tætning →ResinBau AcrylGel + Polymer — klargøring af blandinger →Tryk, forbrug og observation →

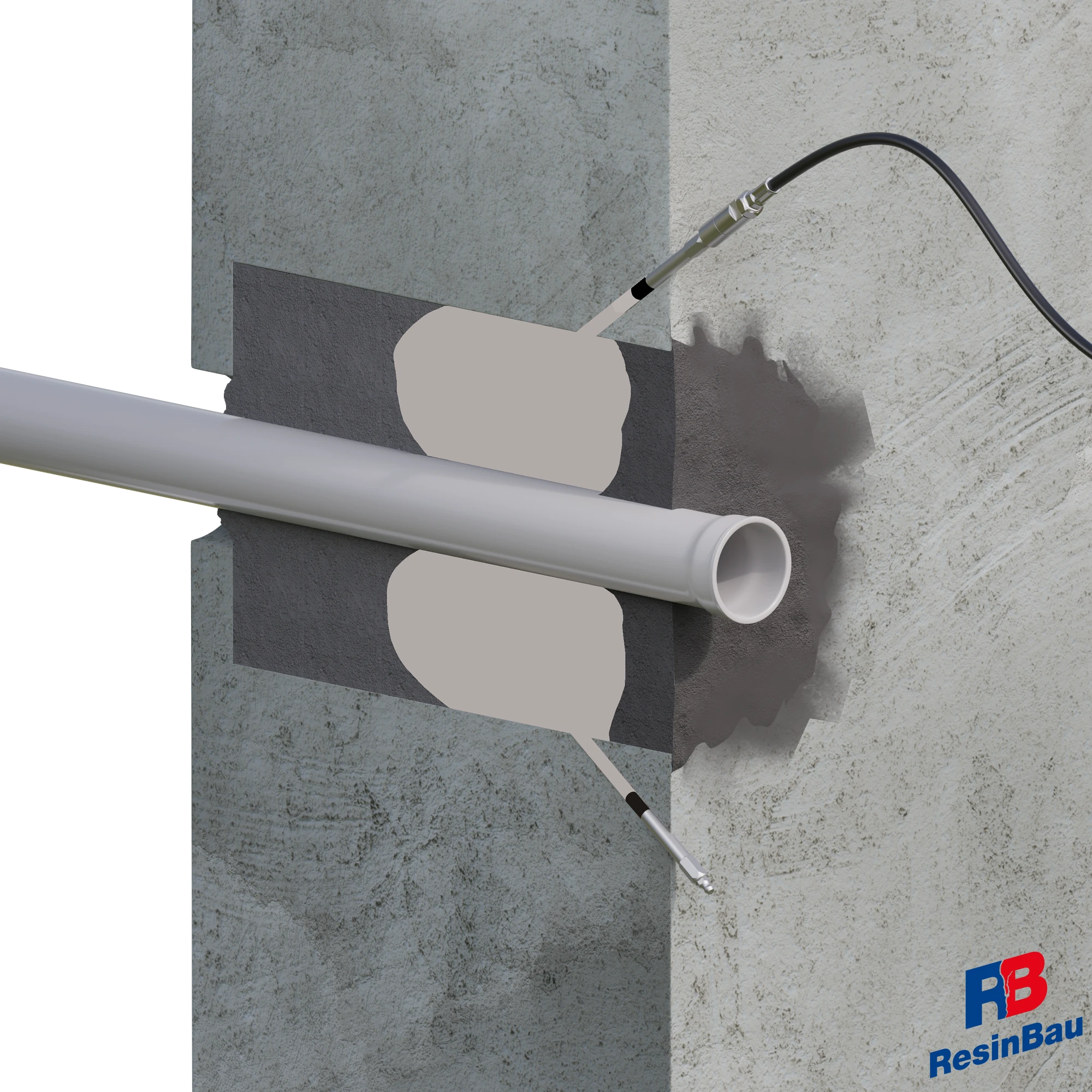

Tilførsel gennem det øverste punkt gør det muligt at eftertætne en yderligere del af zonen. Den ensartede lyse fyldning viser det tilsigtede resultat, som skal bekræftes på stedet.

06 · Udførelse

Suppler tilgængelige zoner, og kontrollér hele omkredsen

Fortsæt tilførslen gennem de næste punkter efter prøveresultatet. Hvis metoden foreskriver supplering, skal den ske inden for materialets arbejdstid; forsøg ikke at forcere hærdende harpiks alene ved at øge trykket. Kontrollér top, bund, sider og ender af den planlagte zone. Udløb uden for gennemføringen kan tyde på en anden vandvej.

Afleveringskontrollen omfatter den reparerede samlings tæthed under relevante vandforhold og detaljens opførsel under installationens forventede bevægelser. Registrer materiale, mængder, passagepunkter og afslutning. Ringrummets geometriske volumen hjælper med materialeplanlægningen, men tager ikke højde for ukendte kaviteter; forbruget beregnes ikke ved automatisk at dividere dette volumen med harpiksens frie opskumning.

  • Bekræft hele zonens tæthed og fravær af en ny vandvej ved siden af gennemføringen.
  • Knyt afslutning af tilførslen til prøvens kriterier, ikke alene materialemængden.
  • Retabler den planlagte afslutning, og luk hullerne efter arbejdet.
Gennemføringens volumen og geometriforudsætninger →Omregning af det rette materiale fra liter til kilogram →

Rør, bøsning og beton danner flere samlinger

Kontrollér rørets materiale og diameter, tilstedeværelsen af en bøsning, eksisterende tætning og betonens tilstand omkring gennemføringen. Fastlæg, mellem hvilke elementer vandet strømmer. Tætning af samlingen mellem bøsning og beton løser ikke en lækage mellem bøsning og rør.

Undersøg installationens funktion og bevægelsesmulighed. Fastlæg ledningens forløb og skjulte elementer før boring. Borehullerne skal nå det valgte hulrum uden at beskadige installation, armering eller et fungerende tætningselement.

Begræns udløbet, bevar kontrollen

Fjern løse materialer fra den tilgængelige overflade, og klargør den. Lukningen ved røret skal fastholde injektionsmaterialet i den planlagte zone. Den må ikke utilsigtet stivne en samling, der kræver bevægelse, eller erstatte fyldningen inde i væggen.

Vælg tilførsels- og observationspunkter rundt om omkredsen og i den nødvendige dybde. Adgang til kun den øverste del bekræfter ikke muligheden for at fylde bunden. Diagrammet over boringer rundt om omkredsen er en planlægningshjælp; den faktiske placering bestemmes ud fra det undersøgte tværsnit.

Rækkefølgen følger strømningsvejen

Rengør hullerne på en måde, der passer til materialet, og sørg for stabil montering af pakkerne. Udfør en prøve på en afgrænset sektion. Observer vand, materiale ved nabopunkterne og udløb på overfladen. Noter, om tilførslen omfatter det tilsigtede ringrum, eller om materialet går ind i et nabohulrum.

Fortsæt kontrolleret fyldning, når forbindelsen er etableret, og suppler inden for arbejdstiden, hvis metoden foreskriver det. Betragt ikke materialets fremkomst ved ét punkt som godkendelse af hele omkredsen. Ved aktiv vandindtrængning fastlægges et trin, der gør det muligt at fastholde hovedmaterialet.

Ringrummets volumen er en model

Beregneren for rør og gennemføringer bruger målene for det undersøgte hulrum mellem elementerne. Indtast de rette diametre og længden af fyldningszonen. Hvis du kun kender rørets udvendige mål, kender du endnu ikke det utætte ringrums volumen.

Ujævn beton, kaviteter og forbindelser til andre hulrum kan ændre forbruget. Sammenlign beregningen med prøven. Divider ikke resultatet med harpiksens frie opskumning i forventning om, at den opnår samme volumen i det begrænsede ringrum.

Vurder hele detaljen

Kontrollér tætheden rundt om omkredsen og ved enderne af den reparerede zone. Vær opmærksom på nyt udløb uden for gennemføringen og rørets bevægelse, hvis den forekommer under drift. Retabler den planlagte afslutning, og luk hullerne.

Registrer i dokumentationen, hvilken samling der blev repareret, vandforholdene og hvor forbindelse blev bekræftet. Tætnende injektion bekræfter ikke i sig selv installationsgennemføringens øvrige funktioner.

RESINBAU MATERIALEVALG

Forholdene afgør materialet

CrackFlex →

Elastisk tætning af det undersøgte hulrum, når materialet kan fastholdes, og hærdningsbetingelserne kan sikres.

HydroGum →

Når vand er tilgængeligt til reaktionen; tilførselsmetode og ekspansionsgrad kræver kontrol i ringrummet.

WaterStopper →

Indledende begrænsning af kraftig vandindtrængning før den egentlige eftertætning.

Beregn det, du kender

BEREGNERRingrummets volumen →

Beregn det hulrum, du faktisk vil fylde.

BEREGNERLiter og kilogram →

Omregn det rette produkt eller den rette blanding efter fastlæggelse af volumen.

Næste skridt

LÆS VIDEREStyring af tilførslen →

Sammenhold mængde, strømning og observation af punkterne.

LÆS VIDERETætning med bevægelse →

Når samlingen skal bevare evnen til deformation.

Drøft forholdene i dit projekt

Forbered tværsnit, beskrivelse af vand og bevægelse samt resultater fra tidligere prøver. ResinBau hjælper med at vælge materiale og udførelsesteknologi.
