Atravessamentos: selagem contínua do perímetro

A água pode fluir junto ao tubo, à manga ou no betão envolvente. Identifique primeiro o anel correto e planeie depois o acesso e o controlo de todo o perímetro.

ReconhecimentoProcedimento e variantesSeleção e passo seguinte

ACOMPANHE A TECNOLOGIA

Atravessamento: do reconhecimento do anel ao controlo de toda a selagem

Leia primeiro a secção: a face do atravessamento retém o material e a selagem propriamente dita forma-se no espaço identificado em redor do tubo. Avance depois pela preparação, perfurações, aplicação e controlo. Os desenhos mostram uma variante de passagem pelo betão; a presença de manga ou o movimento do tubo exigem adaptar o pormenor.

A secção explica a função do fecho superficial. A argamassa junto à face deve reter o material posteriormente aplicado dentro da zona identificada.

01 · Reconhecimento

Secção: distinga o fecho da face da selagem em profundidade

O objetivo da reparação é selar o espaço em redor do tubo também no interior da parede. A argamassa junto à face limita a saída durante a injeção. Fechar apenas o perímetro visível não confirma o enchimento interior.

Na obra, determine se a água flui junto ao tubo, entre tubo e manga, na ligação manga–betão ou pelo betão danificado ao lado. Determine também se o tubo se desloca durante a utilização. O fecho e o material principal devem corresponder à ligação; a argamassa rígida não deve bloquear o movimento necessário.

  • Indique na secção a ligação que realmente apresenta fuga.
  • Distinga a profundidade da selagem da camada de fecho da face.
  • Considere a manga e o movimento da instalação, se existirem.
Volume do anel identificado →Quando a ligação deve preservar o movimento →

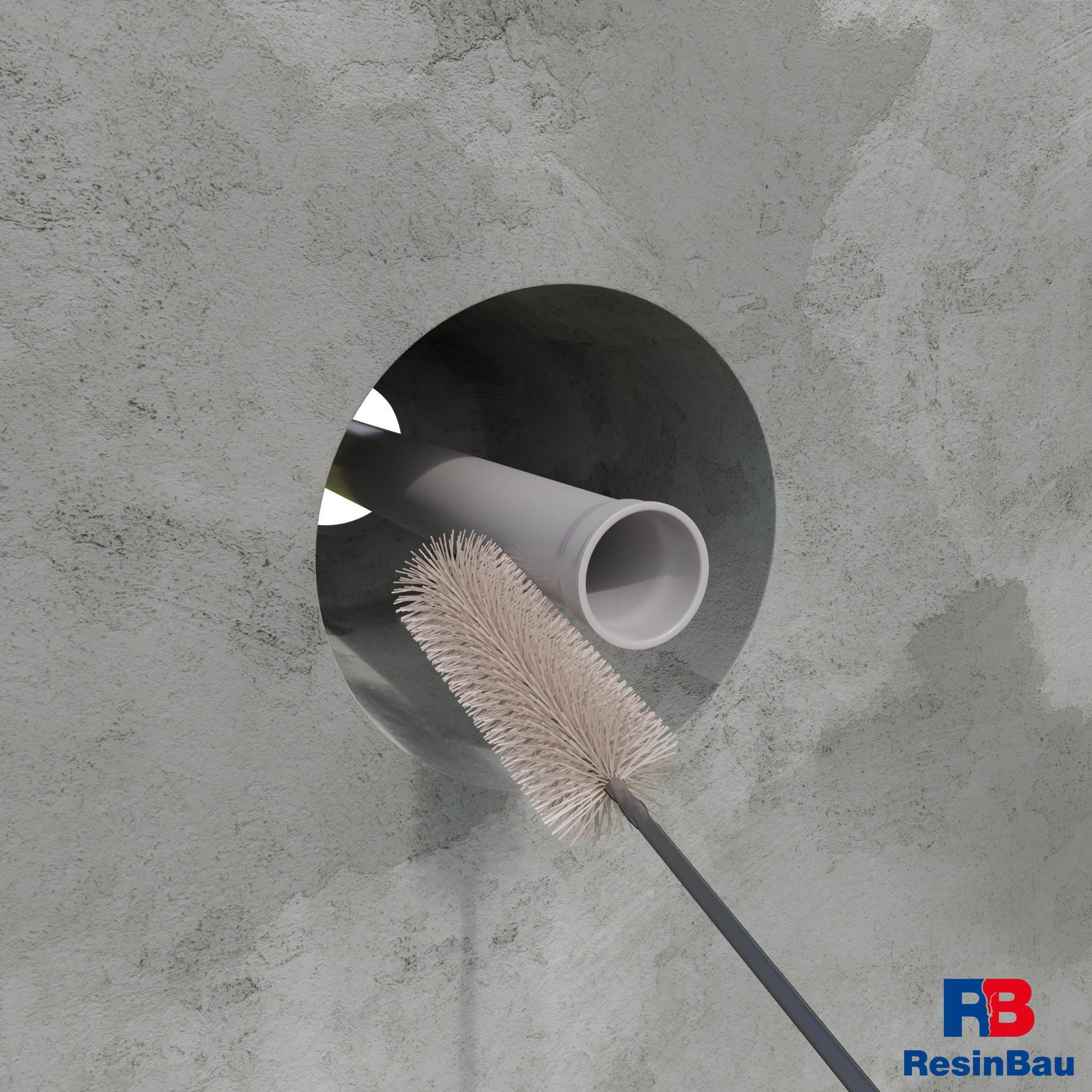

A limpeza revela o estado dos bordos e o local ao qual deve aderir o fecho da face.

02 · Execução

Exponha e limpe o local de preparação do fecho

Remova da zona acessível sujidade, fragmentos soltos e resíduos ineficazes de reparações anteriores. Após limpar, é mais fácil avaliar se o bordo é coeso e de onde sai a água. Adapte a ferramenta ao material do tubo e do suporte para não danificar a instalação ou a selagem preservada.

Com entrada intensa, é necessário criar primeiro condições para preparar e reter o material principal. Uma etapa de contenção, por exemplo selecionada com WaterStopper, é então um elemento separado da tecnologia. Não preencha com ela, sem controlo, todo o espaço disponível se for necessário acesso posterior para completar a selagem.

  • Verifique a coesão dos bordos limpos.
  • Após remover os depósitos, volte a definir o local de saída.
  • Com entrada ativa, planeie o acesso à selagem principal.
CrackOn.5 — preparação e fecho →WaterStopper — etapa de limitação da entrada →

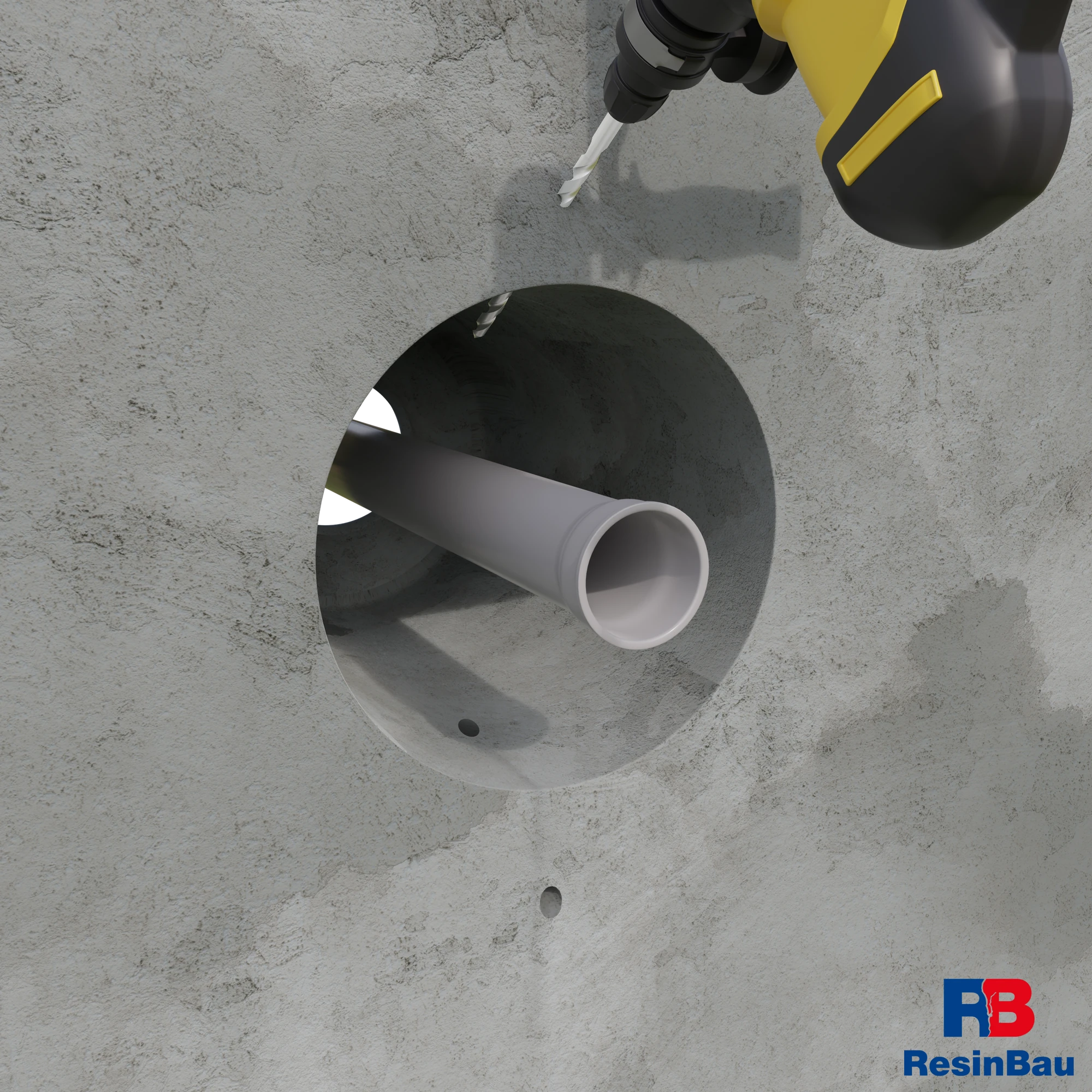

Os furos em redor do atravessamento criam acesso à zona de reparação. A posição deve decorrer da secção real.

03 · Execução

Com as perfurações, atinja o espaço correto em redor do tubo

Defina pontos de aplicação e observação no perímetro e à profundidade necessária. A perfuração deve atingir o espaço identificado junto ao atravessamento, não o interior do tubo. Antes de perfurar, verifique o percurso das instalações, a posição das armaduras e os elementos de selagem preservados.

Selecione o número, o ângulo e o espaçamento dos furos para o atravessamento identificado. Defina também o local de instalação da borracha do obturador: deve assegurar estanquidade em suporte são e manter acesso desobstruído à zona escolhida. Os primeiros furos permitem verificar os pressupostos da secção.

  • Compare a profundidade da perfuração com a posição do anel a selar.
  • Mantenha uma ligação desobstruída entre a extremidade do obturador e a zona de aplicação.
  • Inclua a observação da parte inferior e de todo o perímetro.
Comprimento do furo e zona de instalação do obturador →Ensaio da geometria e aplicação →

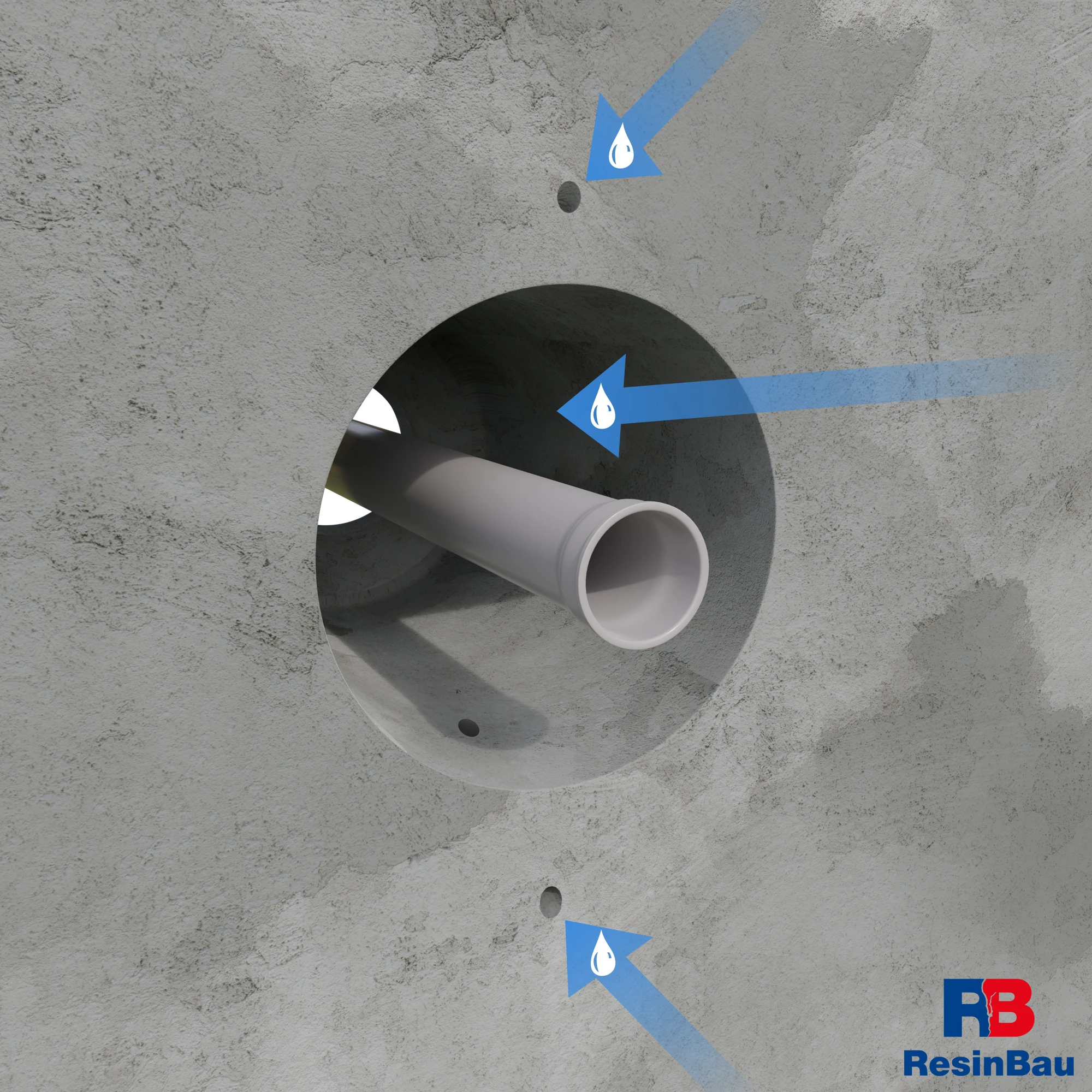

As setas azuis representam a lavagem, não a resina. O método de limpeza deve ser compatível com o material escolhido.

04 · Execução

Limpe os furos e prepare o fecho da face

Remova os detritos de todo o percurso de aplicação. Nesta variante, os furos são lavados com água antes de instalar os obturadores. Adapte a preparação ao material principal: a presença de água influencia a reação de HydroGum e o comportamento de CrackFlex; a humidade na entrada, por si só, não confirma as condições em profundidade.

Após preparar a superfície, execute o fecho previsto junto à face, mostrado na primeira secção. CrackOn.5 limita aí a saída descontrolada; mantenha os furos de aplicação e observação planeados. Instale os corpos dos obturadores antes de a resina aparecer nas paredes dos furos e verifique a estabilidade. Relacione o início da aplicação com as instruções da argamassa e o pormenor adotado.

  • Confirme a desobstrução dos furos limpos.
  • Mantenha o acesso aos pontos de controlo após fechar a face.
  • Verifique se a preparação não bloqueou o movimento necessário do tubo.
CrackOn.5 — condições de execução do fecho →HydroGum — contacto com água e aplicação →

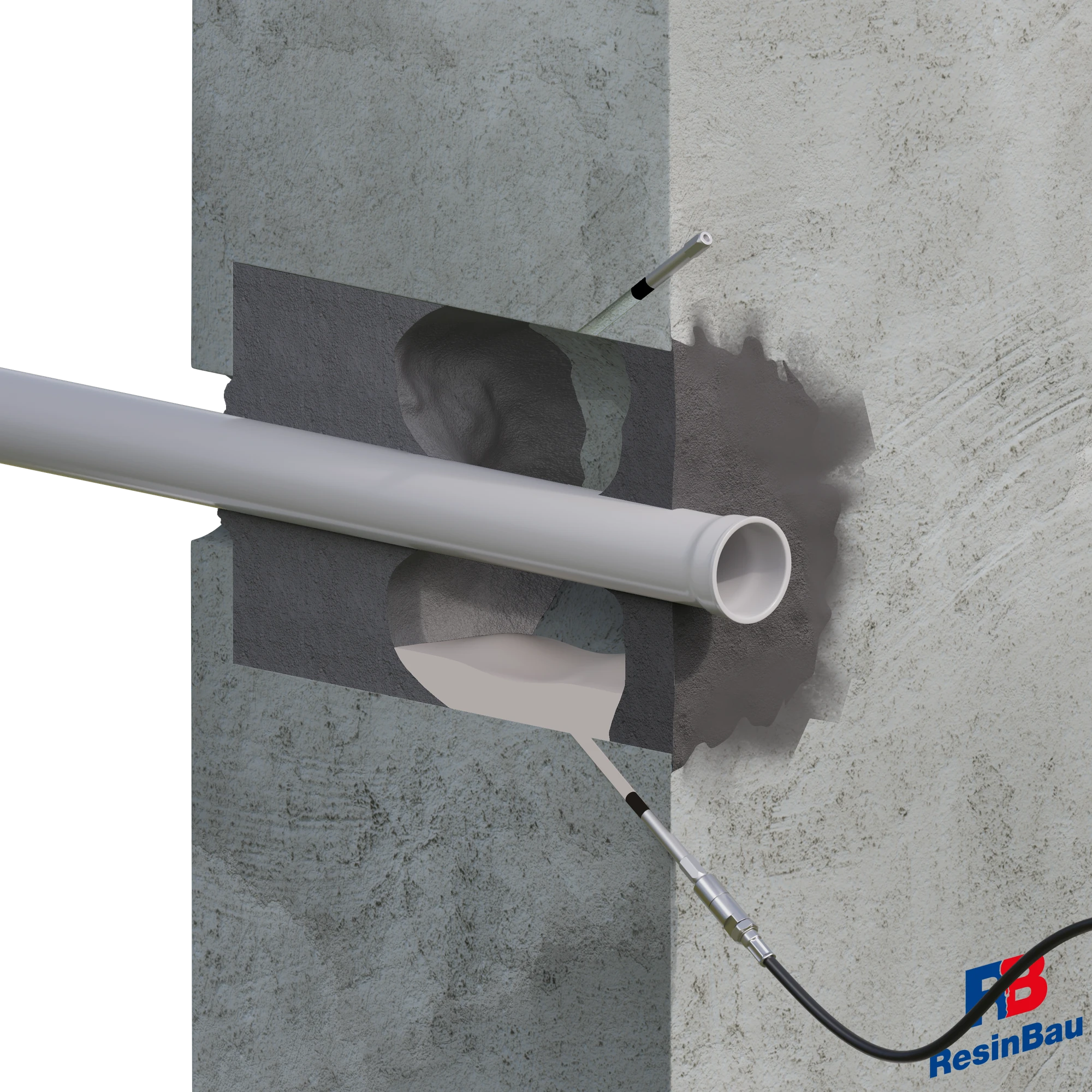

O ponto inferior aplica material e os restantes permitem avaliar o progresso. O enchimento claro mostra uma etapa intermédia.

05 · Execução

Preencha o anel e observe os pontos adjacentes

No troço de ensaio, comece a aplicar pelo ponto escolhido; na variante apresentada, é o obturador inferior. Observe o consumo, a pressão, o comportamento da água e o aparecimento de material nos pontos de controlo. Verifique se o material permanece no anel ou escapa para a face ou um vazio adjacente. A passagem para o ponto seguinte confirma a ligação, mas não o enchimento completo do perímetro.

CrackFlex pode ser considerado quando é possível reter o material e permitir a cura na zona. ResinBau AcrylGel + Polymer exige selecionar o tempo de reação e preparar duas misturas aplicadas por bomba bicomponente. HydroGum necessita de contacto com água; perante disponibilidade incerta de humidade, seleciona-se o sistema previsto com água. Cada variante deve ser verificada nas condições de fluxo e limitação de saída do atravessamento específico.

  • Distinga a água deslocada do ponto do material que chega.
  • Relacione o consumo com o progresso no perímetro e à profundidade necessária.
  • Interrompa perante saída descontrolada ou aumento de pressão sem consumo.
CrackFlex — selagem elástica →ResinBau AcrylGel + Polymer — preparação das misturas →Pressão, consumo e observação →

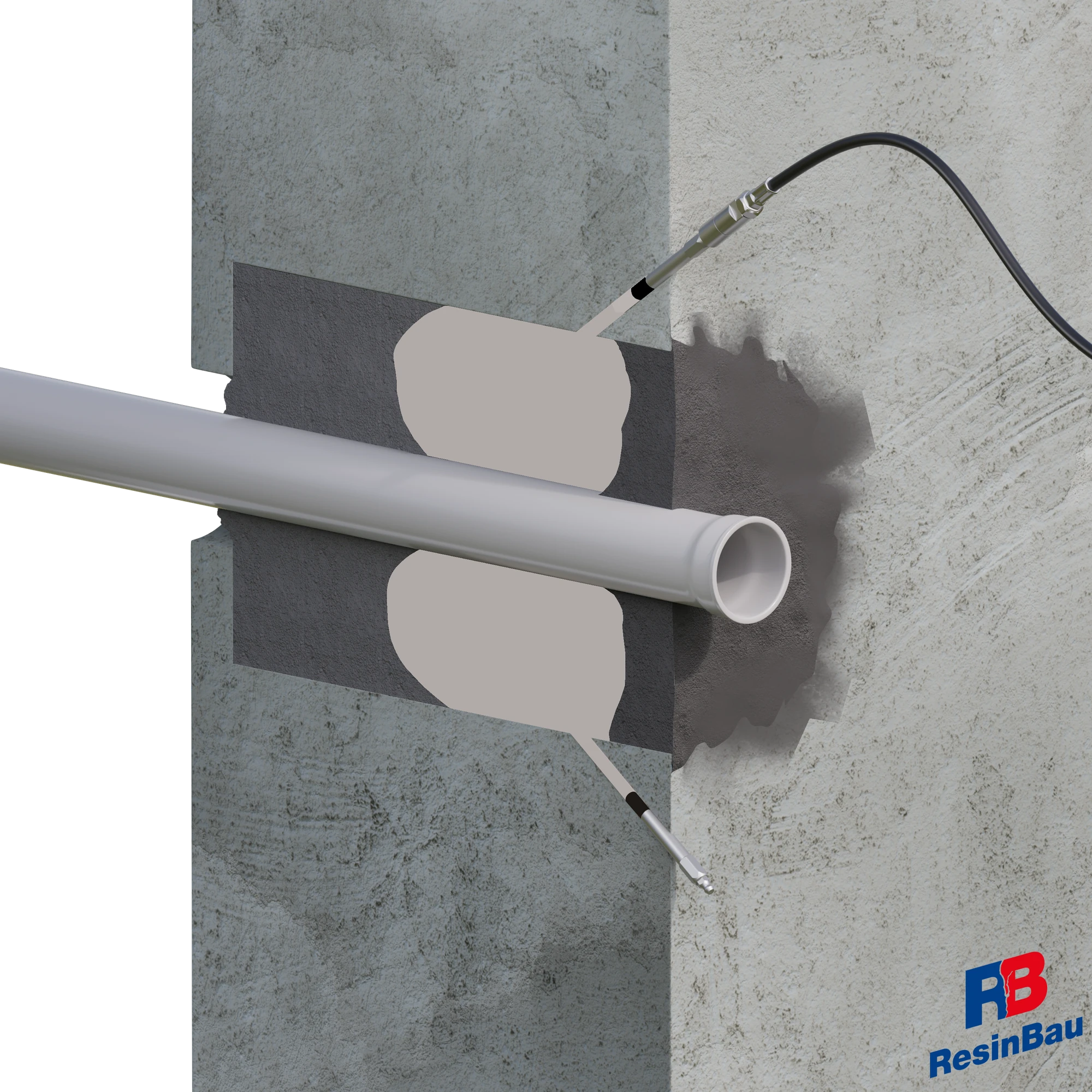

A aplicação pelo ponto superior permite completar a selagem de outra parte da zona. O enchimento claro uniforme representa o efeito pretendido, a confirmar na obra.

06 · Execução

Complete as zonas acessíveis e aceite todo o perímetro

Continue a aplicar pelos pontos seguintes segundo o resultado do ensaio. Se a tecnologia previr complementação, faça-a durante o tempo útil do material; não tente vencer a resina em cura apenas aumentando a pressão. Verifique o topo, o fundo, os lados e as extremidades da zona planeada. Uma saída fora do atravessamento pode indicar outro percurso de água.

A aceitação inclui a estanquidade da ligação reparada nas condições de água adequadas e o comportamento do pormenor durante o movimento previsto da instalação. Registe material, quantidades, pontos de passagem e acabamento. O volume geométrico do anel ajuda a planear o material, mas não considera cavidades desconhecidas; o consumo não é calculado dividindo automaticamente esse volume pela expansão livre da resina.

  • Confirme a estanquidade de toda a zona e a ausência de novo percurso de água ao lado do atravessamento.
  • Relacione o fim da aplicação com os critérios do ensaio, não apenas com a quantidade de material.
  • Reponha o acabamento previsto e feche os furos após terminar os trabalhos.
Volume do atravessamento e pressupostos geométricos →Conversão do material adequado de litros para quilogramas →

Tubo, manga e betão formam várias ligações

Verifique o material e o diâmetro do tubo, a presença de manga, a selagem existente e o estado do betão em redor da passagem. Determine entre que elementos flui a água. Selar a ligação manga–betão não resolve uma fuga entre manga e tubo.

Identifique a função da instalação e a possibilidade de movimento. Antes de perfurar, determine o percurso da tubagem e dos elementos ocultos. As perfurações devem chegar ao espaço escolhido sem danificar a instalação, as armaduras ou um elemento de selagem funcional.

Limite a saída e mantenha o controlo

Remova os materiais soltos da face acessível e prepare a superfície. O fecho junto ao tubo deve reter o material de injeção na zona planeada. Não deve tornar rígida por acaso uma ligação que exige movimento nem substituir o enchimento no interior da parede.

Selecione os pontos de aplicação e observação em redor do perímetro e à profundidade necessária. Ter acesso apenas à parte superior não confirma a possibilidade de preencher o fundo. O esquema de perfurações periféricas ajuda a planear; a posição real decorre da secção identificada.

A sequência decorre do percurso do fluxo

Limpe os furos de forma adequada ao material e prepare a instalação estável dos obturadores. Faça um ensaio numa secção limitada. Observe a água, o material nos pontos adjacentes e as saídas na face. Registe se a aplicação abrange o anel pretendido ou se o material chega a um vazio adjacente.

Após obter ligação, continue o enchimento controlado e, quando previsto na tecnologia, a complementação durante o tempo útil. Não considere o aparecimento de material num ponto como aceitação de todo o perímetro. Com entrada ativa, defina uma etapa que permita reter o material principal.

O volume do anel é um modelo

A calculadora de tubos e atravessamentos utiliza as dimensões do espaço identificado entre elementos. Introduza os diâmetros e o comprimento corretos da zona de enchimento. Se apenas conhecer a dimensão exterior do tubo, ainda não conhece o volume do anel não estanque.

Betão irregular, cavidades e ligações a outros vazios podem alterar o consumo. Compare o balanço com o ensaio. Não divida o resultado pela expansão livre da resina, presumindo que atingirá o mesmo volume no anel confinado.

Avalie todo o pormenor

Verifique a estanquidade no perímetro e nas extremidades da zona reparada. Observe novas saídas fora do atravessamento e o movimento do tubo, se ocorrer durante a utilização. Reponha o acabamento previsto e feche os furos.

Na documentação, registe a ligação reparada, as condições de água e onde foi confirmada a ligação entre pontos. A injeção de selagem não confirma, por si só, outras funções do atravessamento de instalações.

SELEÇÃO RESINBAU

O material depende das condições

CrackFlex →

Selagem elástica de um espaço identificado quando é possível reter o material e garantir condições para a cura.

HydroGum →

Com água disponível para a reação; o modo de aplicação e o grau de expansão exigem controlo no anel.

WaterStopper →

Limitação preliminar de entrada intensa antes de completar adequadamente a selagem.

Calcule o que conhece

CALCULADORAVolume do anel →

Calcule o espaço que realmente pretende preencher.

CALCULADORALitros e quilogramas →

Converta o produto ou mistura adequados após definir o volume.

Passo seguinte

CONTINUE A LERCondução da aplicação →

Combine a quantidade, o fluxo e a observação dos pontos.

CONTINUE A LERSelagem com movimento →

Quando a ligação deve manter capacidade de deformação.
