Проходки: суцільне ущільнення периметра

Вода може текти біля труби, гільзи або в навколишньому бетоні. Спочатку визначте правильне кільце, потім заплануйте доступ і контроль усього периметра.

ОбстеженняХід робіт і варіантиПідбір і наступний крок

ПРОСТЕЖТЕ ТЕХНОЛОГІЮ

Проходка: від обстеження кільця до контролю всього ущільнення

Спочатку прочитайте переріз: поверхневе закриття проходки утримує матеріал, а належне ущільнення утворюється у визначеному просторі навколо труби. Потім пройдіть підготовку, свердління, подавання та контроль. Рисунки показують один варіант проходу крізь бетон; наявність гільзи або рух труби потребують адаптації вузла.

Переріз пояснює роль поверхневого закриття. Розчин біля поверхні має утримувати пізніше подаваний матеріал усередині визначеної зони.

01 · Обстеження

Переріз: відокремте поверхневе закриття від ущільнення в глибині

Мета ремонту — ущільнення простору навколо труби також у глибині стіни. Розчин біля поверхні обмежує вихід під час ін'єктування. Саме шпаклювання видимого периметра не підтверджує заповнення внутрішнього простору.

На об'єкті визначте, чи вода тече біля труби, між трубою та гільзою, на стику гільзи з бетоном або крізь пошкоджений бетон поруч. Визначте також, чи труба переміщується під час експлуатації. Закриття й основний матеріал мають відповідати цьому з'єднанню; жорсткий розчин не має блокувати потрібного руху.

  • Позначте на перерізі з'єднання, яке справді протікає.
  • Відокремлюйте глибину ущільнення від шару поверхневого закриття.
  • Врахуйте гільзу й рух мережі, якщо вони є.
Об'єм визначеного кільця →Коли з'єднання має зберігати рух →

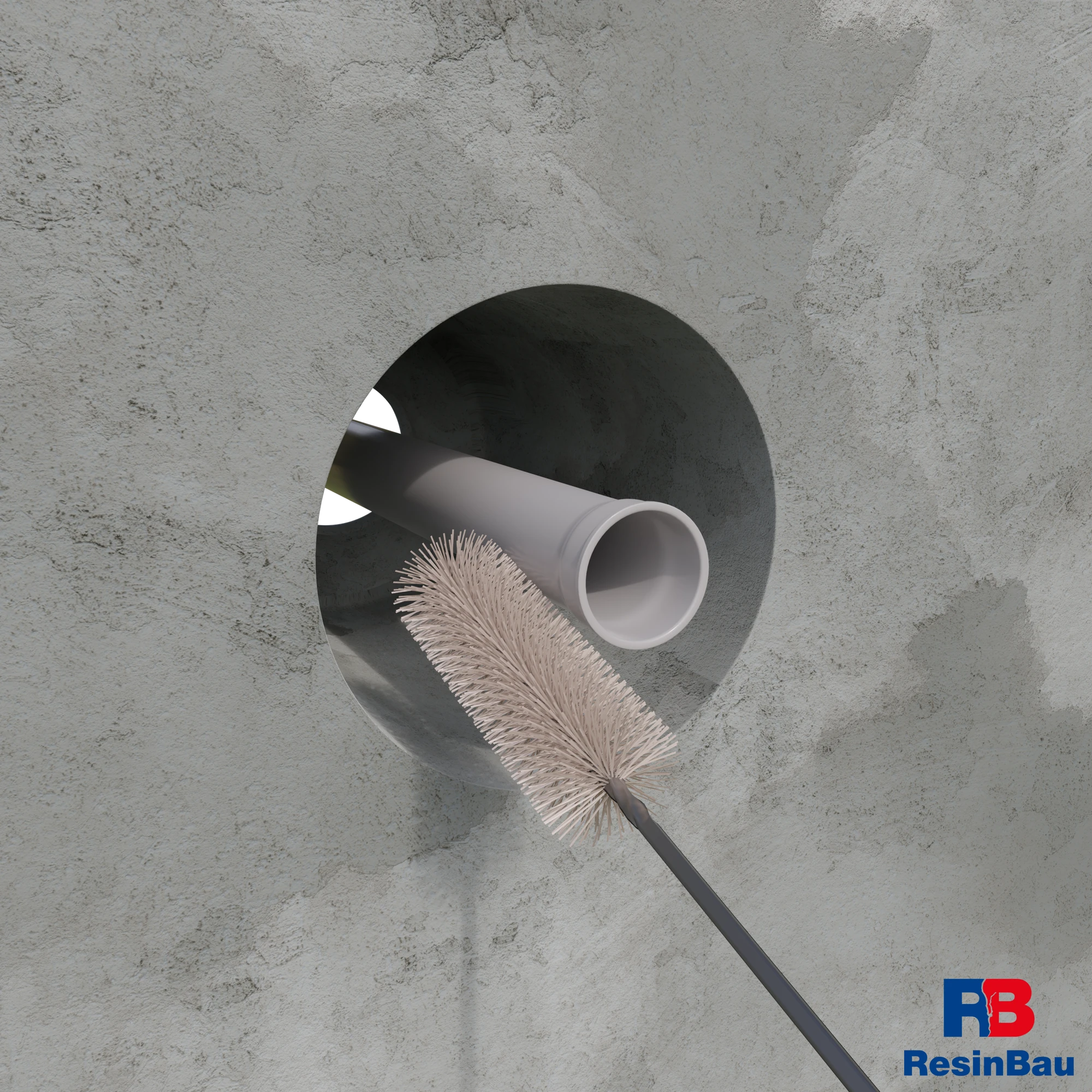

Очищення виявляє стан країв і місце, до якого має прилягати поверхневе закриття.

02 · Виконання

Оголіть і очистіть місце підготовки закриття

Видаліть із доступної зони забруднення, нещільні фрагменти й неефективні залишки попереднього ремонту. Після очищення легше оцінити міцність краю та місце виходу води. Доберіть інструмент до матеріалу труби й основи, щоб підготовка не пошкодила мережі або збереженого ущільнення.

За сильного припливу спочатку слід створити умови підготовки й утримання основного матеріалу. Етап припинення витоку, наприклад підібраний із використанням WaterStopper, тоді є окремим елементом технології. Не заповнюйте ним безконтрольно всього доступного простору, якщо потрібен подальший доступ для доущільнення.

  • Перевірте міцність очищених країв.
  • Після видалення відкладень повторно визначте місце виходу.
  • За активного припливу заплануйте доступ для основного ущільнення.
CrackOn.5 — підготовка та закриття →WaterStopper — етап обмеження припливу →

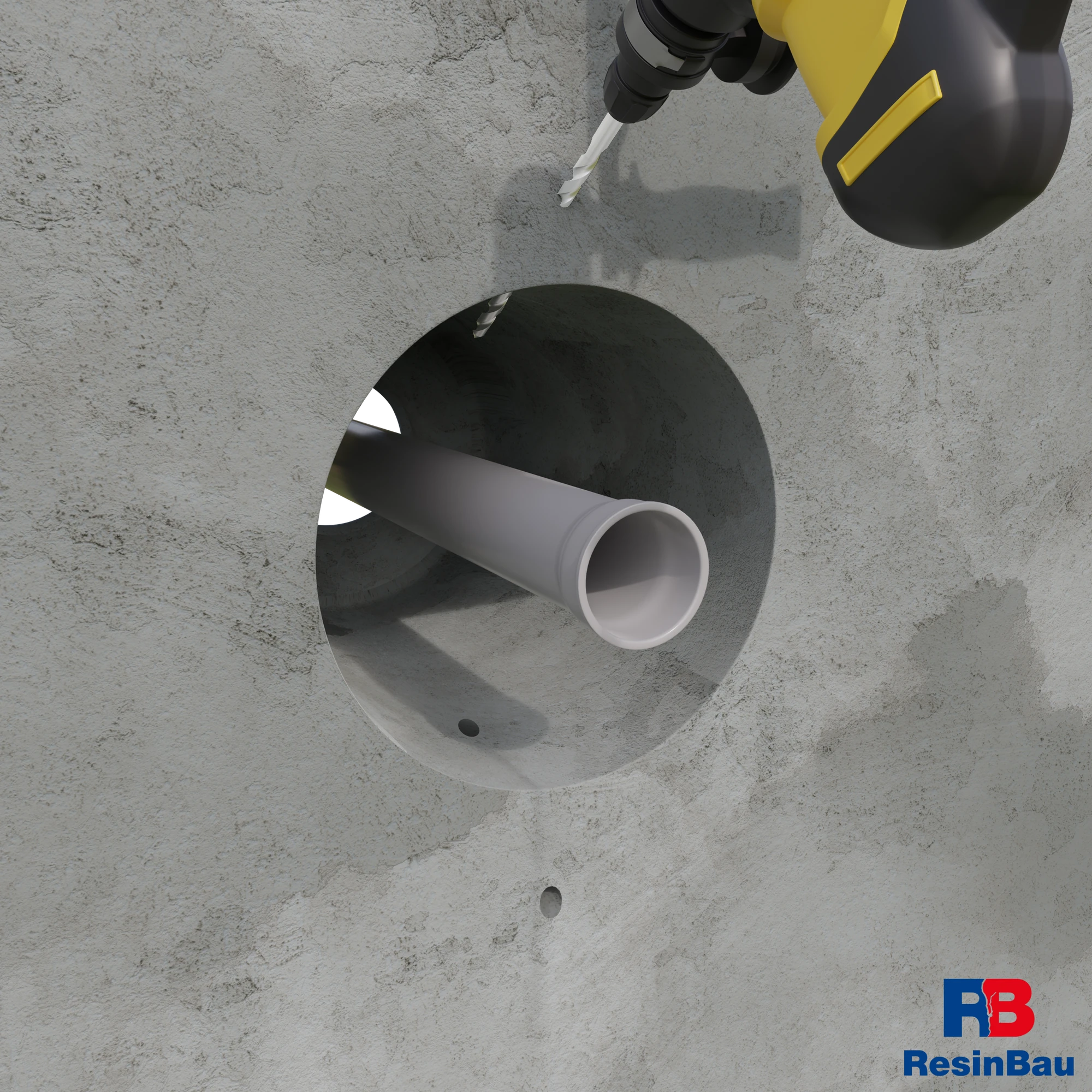

Отвори навколо проходки створюють доступ до зони ремонту. Їх положення має випливати з фактичного перерізу.

03 · Виконання

Отворами дістаньтеся правильного простору навколо труби

Позначте точки подавання й спостереження по периметру та на потрібній глибині. Отвір має потрапити у визначений простір біля проходки, а не всередину труби. Перед свердлінням перевірте проходження мережі, положення арматури та збережених ущільнювальних елементів.

Кількість, кут і крок отворів доберіть до обстеженої проходки. Визначте також місце встановлення гуми пакера: вона має забезпечити герметичність у міцній основі та залишити прохідний доступ до вибраної зони. Перші отвори дозволяють перевірити припущення перерізу.

  • Порівняйте глибину отвору з положенням ущільнюваного кільця.
  • Збережіть прохідне сполучення між кінцем пакера й зоною подавання.
  • Врахуйте спостереження за нижньою частиною та всім периметром.
Довжина отвору й зона встановлення пакера →Проба геометрії та подавання →

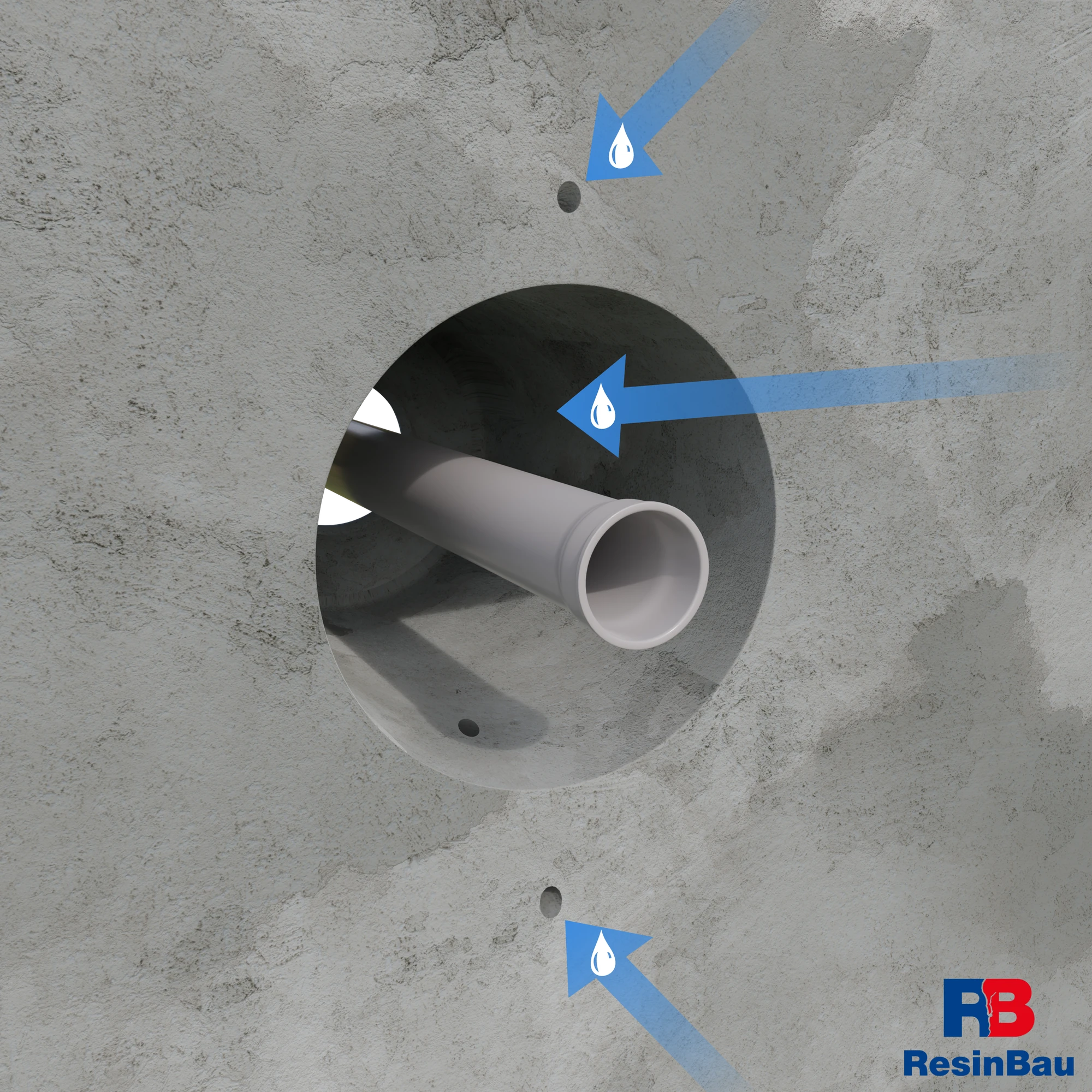

Сині стрілки означають етап промивання, а не смолу. Спосіб очищення має відповідати вибраному матеріалу.

04 · Виконання

Очистіть отвори й підготуйте поверхневе закриття

Видаліть буровий шлам з усього шляху подавання. У цьому варіанті отвори промивають водою перед встановленням пакерів. Доберіть підготовку до основного матеріалу: наявність води впливає на реакцію HydroGum і поведінку CrackFlex, а сама волога біля входу не підтверджує умов у глибині.

Після підготовки поверхні виконайте передбачене закриття біля поверхні, показане на першому перерізі. CrackOn.5 обмежує там неконтрольований вихід; залиште заплановані отвори подавання та спостереження. Встановіть корпуси пакерів до появи смоли на стінках отворів і перевірте їх стабільність. Умови початку подавання пов'яжіть з інструкцією розчину та прийнятим вузлом.

  • Підтвердьте прохідність очищених отворів.
  • Збережіть доступ до контрольних точок після закриття поверхні.
  • Перевірте, чи підготовка не заблокувала потрібного руху труби.
CrackOn.5 — умови виконання закриття →HydroGum — контакт із водою та подавання →
Нижня точка подає матеріал, а решта дозволяє оцінювати просування. Світле заповнення показує проміжний етап.

05 · Виконання

Заповнюйте кільце й спостерігайте за сусідніми точками

На пробній ділянці почніть подавання через вибрану точку; у показаному варіанті це нижній пакер. Спостерігайте за поглинанням, тиском, поведінкою води й появою матеріалу в контрольних точках. Перевірте, чи ін'єкційний матеріал залишається в кільці, чи виходить на поверхню або в сусідню порожнину. Проходження до наступної точки підтверджує сполучення, але не повне заповнення периметра.

CrackFlex можна розглядати, коли можливе утримання матеріалу та його тужавлення в зоні. ResinBau AcrylGel + Polymer потребує підбору часу реакції та підготовки двох сумішей, що подаються двокомпонентним насосом. HydroGum потребує контакту з водою; за невизначеної доступності вологи добирають передбачену систему з водою. Кожен варіант слід перевірити в умовах потоку й обмеження виходу конкретної проходки.

  • Відрізняйте воду, витіснену з точки, від матеріалу, що надходить.
  • Зіставте поглинання з просуванням по периметру та на потрібній глибині.
  • Зупиніться за неконтрольованого виходу або підвищення тиску без поглинання.
CrackFlex — еластичне ущільнення →ResinBau AcrylGel + Polymer — підготовка сумішей →Тиск, поглинання та спостереження →

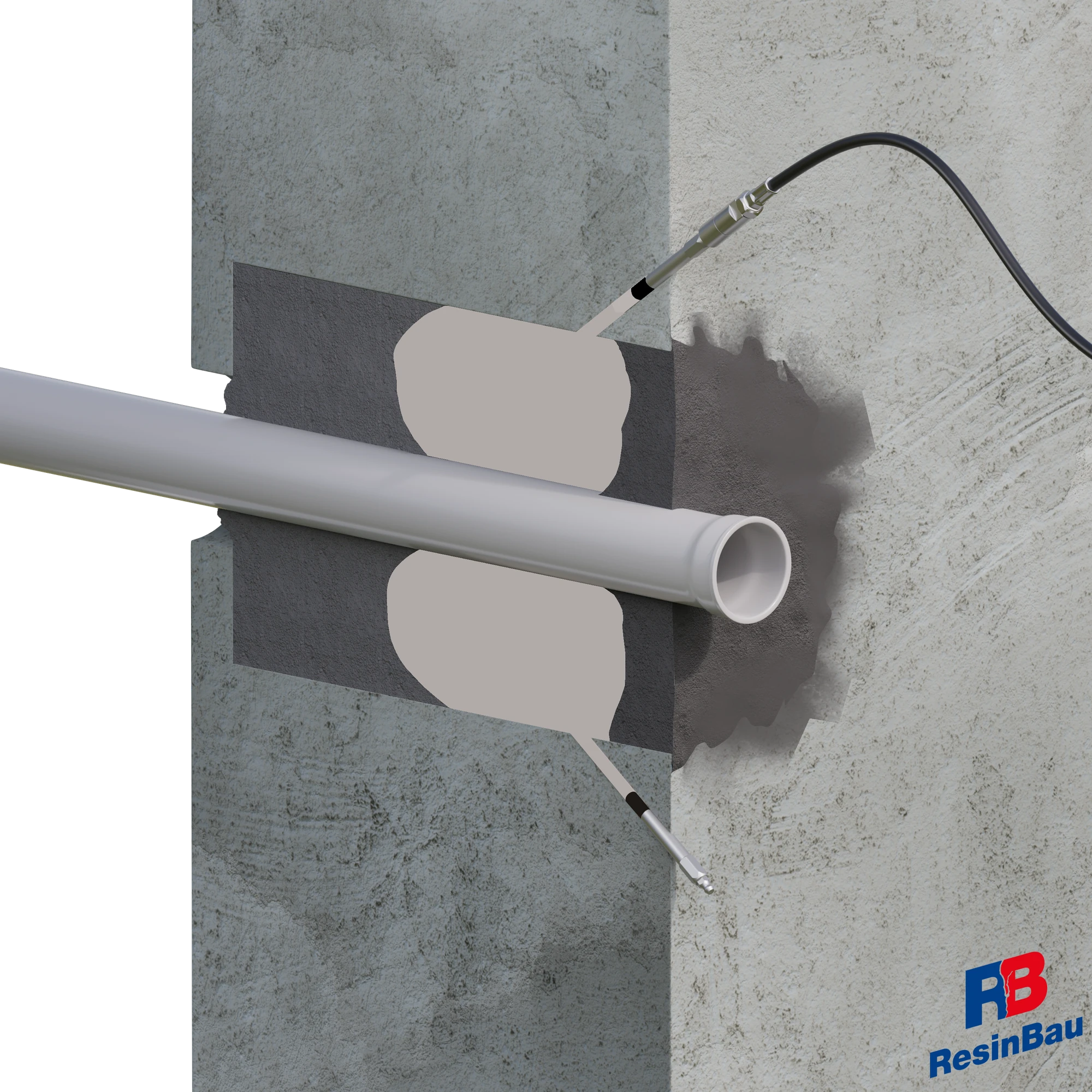

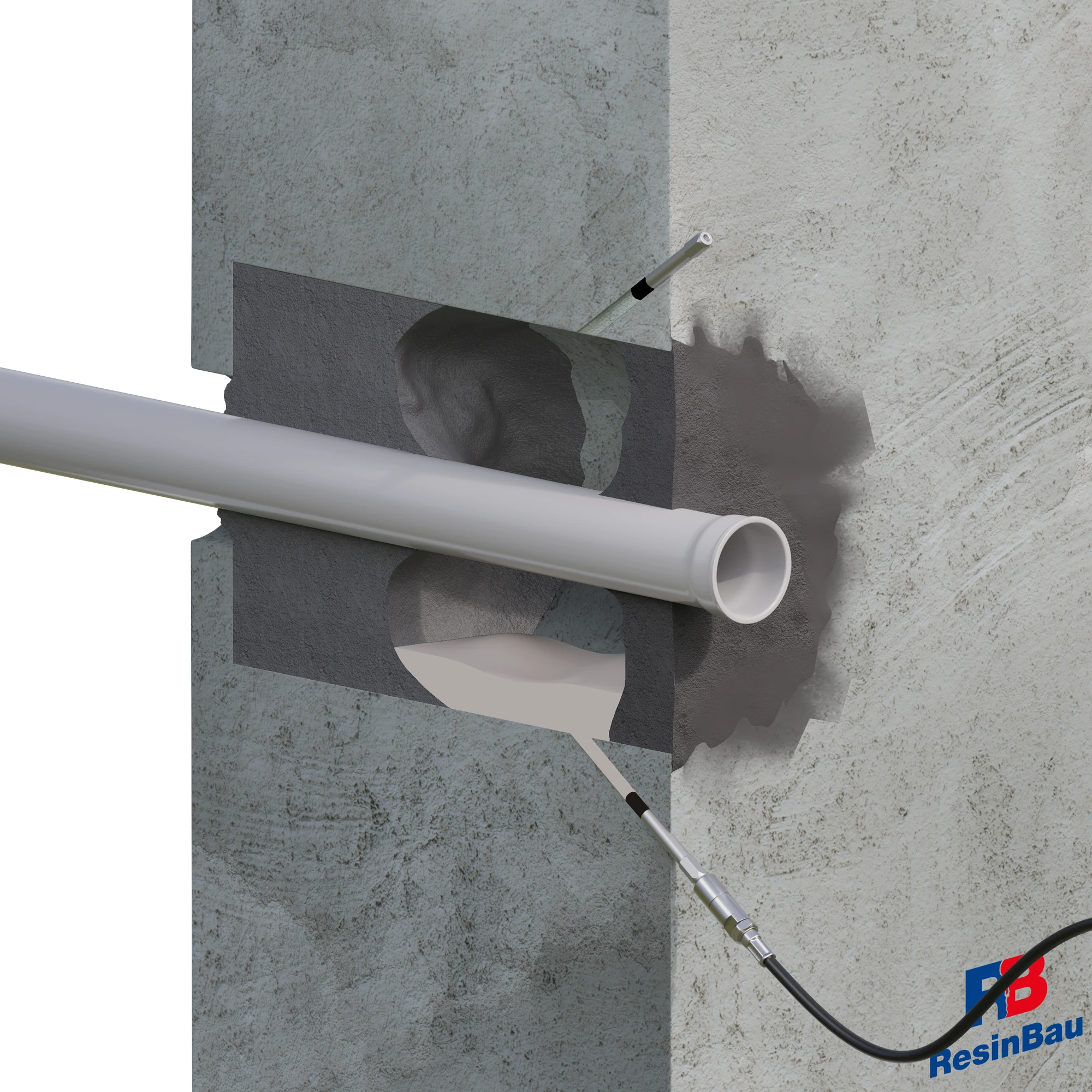

Подавання через верхню точку дозволяє доущільнити наступну частину зони. Однорідне світле заповнення показує запланований результат, який слід підтвердити на об'єкті.

06 · Виконання

Доповніть доступні зони та прийміть увесь периметр

Продовжуйте подавання через наступні точки за результатом проби. Якщо технологія передбачає доповнення, виконуйте його в робочому вікні матеріалу; не намагайтеся подолати смолу, що тужавіє, самим підвищенням тиску. Перевірте верх, низ, боки й кінці запланованої зони. Вихід поза проходкою може вказувати на інший шлях води.

Приймання охоплює герметичність відремонтованого з'єднання у відповідних водних умовах і поведінку вузла за очікуваного руху мережі. Запишіть матеріал, кількості, точки проходження та оздоблення. Геометричний об'єм кільця допомагає планувати матеріал, але не враховує невідомих каверн; витрату не розраховують автоматичним діленням цього об'єму на вільне спінювання смоли.

  • Підтвердьте герметичність усієї зони й відсутність нового шляху води поруч із проходкою.
  • Пов'яжіть завершення подавання з критеріями проби, а не лише з кількістю матеріалу.
  • Відновіть передбачене оздоблення та закрийте отвори після завершення робіт.
Об'єм проходки й геометричні припущення →Перерахунок відповідного матеріалу з літрів у кілограми →

Труба, гільза та бетон утворюють кілька з'єднань

Перевірте матеріал і діаметр труби, наявність гільзи, наявне ущільнення та стан бетону навколо проходу. Визначте, між якими елементами тече вода. Ущільнення з'єднання гільза–бетон не усуне протікання між гільзою та трубою.

Визначте функцію мережі й можливість її руху. Перед свердлінням визначте проходження труби та прихованих елементів. Отвори мають дістатися вибраного простору без пошкодження мережі, арматури або справного ущільнювального елемента.

Обмежте вихід, збережіть контроль

Видаліть нещільні матеріали з доступної поверхні та підготуйте її. Закриття біля труби має утримувати ін'єкційний матеріал у запланованій зоні. Воно не має випадково робити жорстким з'єднання, що потребує руху, або замінювати заповнення всередині конструкції.

Доберіть точки подавання та спостереження навколо периметра й на потрібній глибині. Доступ лише до верхньої частини не підтверджує можливості заповнення низу. Схема отворів по периметру допомагає плануванню; фактичне положення випливає з обстеженого перерізу.

Послідовність випливає зі шляху потоку

Очистіть отвори способом, відповідним до матеріалу, та підготуйте стабільне встановлення пакерів. Виконайте пробу на обмеженій секції. Спостерігайте за водою, матеріалом у сусідніх точках і виходами на поверхні. Записуйте, чи подавання охоплює заплановане кільце, чи ін'єкційний матеріал потрапляє в сусідню порожнину.

Після отримання сполучення продовжуйте контрольоване заповнення та, якщо передбачено технологією, доповнення в робочому вікні. Не вважайте появи матеріалу в одній точці прийманням усього периметра. За активного припливу визначте етап, що дозволить утримати основний матеріал.

Об'єм кільця — модель

Калькулятор труб і проходок використовує розміри визначеного простору між елементами. Введіть відповідні діаметри й довжину зони заповнення. Якщо відомий лише зовнішній розмір труби, об'єм негерметичного кільця ще невідомий.

Нерівний бетон, каверни та сполучення з іншими порожнинами можуть змінити витрату. Порівнюйте баланс із пробою. Не діліть результату на вільне спінювання смоли, припускаючи, що в обмеженому кільці вона досягне такого самого об'єму.

Оцініть увесь вузол

Перевірте герметичність по периметру й біля кінців ремонтованої зони. Зверніть увагу на новий вихід поза проходкою та рух труби, якщо він виникає під час експлуатації. Відновіть передбачене оздоблення й закрийте отвори.

У документації запишіть, яке з'єднання відремонтовано, якими були водні умови й де підтверджено сполучення. Ущільнювальне ін'єктування саме собою не підтверджує інших функцій проходу мережі.
