ZNANJE · PRODORI I PODZEMLJE

Prodori: neprekinuto brtvljenje opsega

Voda može teći uz cijev, čahuru ili u okolnom betonu. Najprije odredite odgovarajući prsten, zatim planirajte pristup i kontrolu cijelog opsega.

IstraživanjePut i varijanteOdabir i sljedeći korak

PRATITE TEHNOLOGIJU

Prodor: od ispitivanja prstena do kontrole cijelog brtvljenja

Najprije protumačite presjek: lice prodora zadržava materijal, a stvarno brtvljenje nastaje u ispitanom prostoru oko cijevi. Zatim prođite kroz pripremu, bušotine, ubrizgavanje i kontrolu. Crteži prikazuju jednu varijantu prolaza kroz beton; prisutnost čahure ili pomicanje cijevi zahtijevaju prilagodbu detalja.

Prikaz presjeka objašnjava ulogu površinskog zatvaranja. Mort uz lice treba zadržati kasnije ubrizgani materijal unutar ispitane zone.

01 · Ispitivanje

Presjek: razlikujte zatvaranje lica od brtvljenja u dubini

Cilj popravka brtvljenje je prostora oko cijevi i u dubini zida. Mort uz lice služi ograničavanju istjecanja tijekom injektiranja. Samo kitanje vidljivog opsega ne potvrđuje ispunjavanje unutrašnjosti.

Na objektu utvrdite teče li voda uz cijev, između cijevi i čahure, na spoju čahure s betonom ili kroz oštećeni beton pokraj. Odredite i pomiče li se cijev tijekom uporabe. Zatvaranje i glavni materijal moraju odgovarati tom spoju; kruti mort ne smije blokirati potrebno pomicanje.

  • Na presjeku označite spoj koji stvarno curi.
  • Razlikujte dubinu brtvljenja od sloja zatvaranja lica.
  • Uzmite u obzir čahuru i pomicanje instalacije ako postoje.
Volumen ispitanog prstena →Kada spoj mora sačuvati pomicanje →

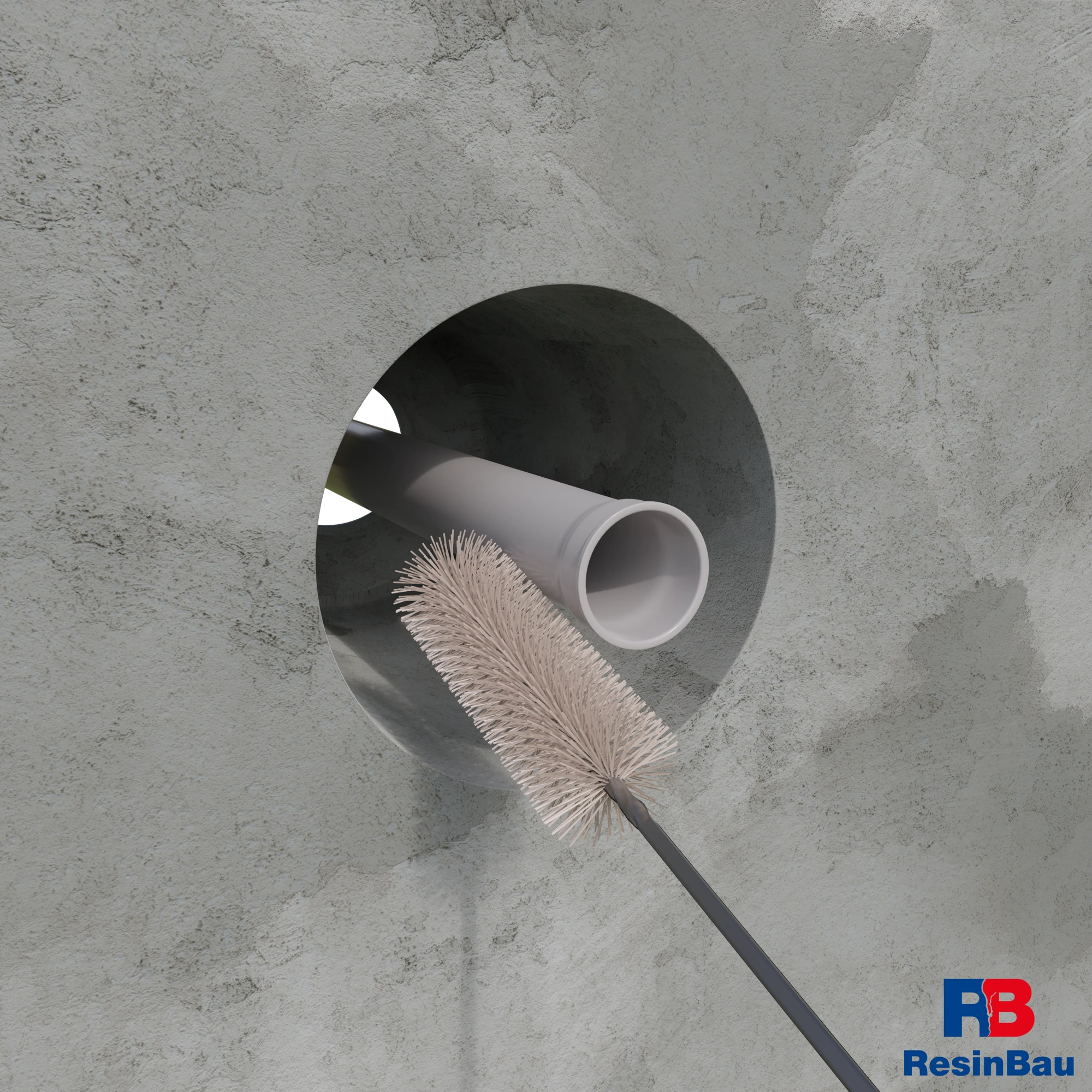

Čišćenje otkriva stanje rubova i mjesto uz koje zatvaranje lica treba prianjati.

02 · Izvedba

Otkrijte i očistite mjesto pripreme zatvaranja

Uklonite iz dostupne zone nečistoće, labave dijelove i neučinkovite ostatke prethodnog popravka. Nakon čišćenja lakše je procijeniti je li rub čvrst i odakle voda istječe. Prilagodite alat materijalu cijevi i podloge kako priprema ne bi oštetila instalaciju ili sačuvano brtvljenje.

Pri snažnom dotoku najprije treba stvoriti uvjete za pripremu i zadržavanje glavnog materijala. Faza zaustavljanja, primjerice odabrana uz uporabu WaterStopper, tada je zaseban dio tehnologije. Nemojte njome nekontrolirano ispuniti sav dostupan prostor ako će biti potreban daljnji pristup za dodatno brtvljenje.

  • Provjerite čvrstoću očišćenih rubova.
  • Nakon uklanjanja naslaga ponovno odredite mjesto istjecanja.
  • Pri aktivnom dotoku planirajte pristup za glavno brtvljenje.
CrackOn.5 — priprema i zatvaranje →WaterStopper — faza ograničavanja dotoka →

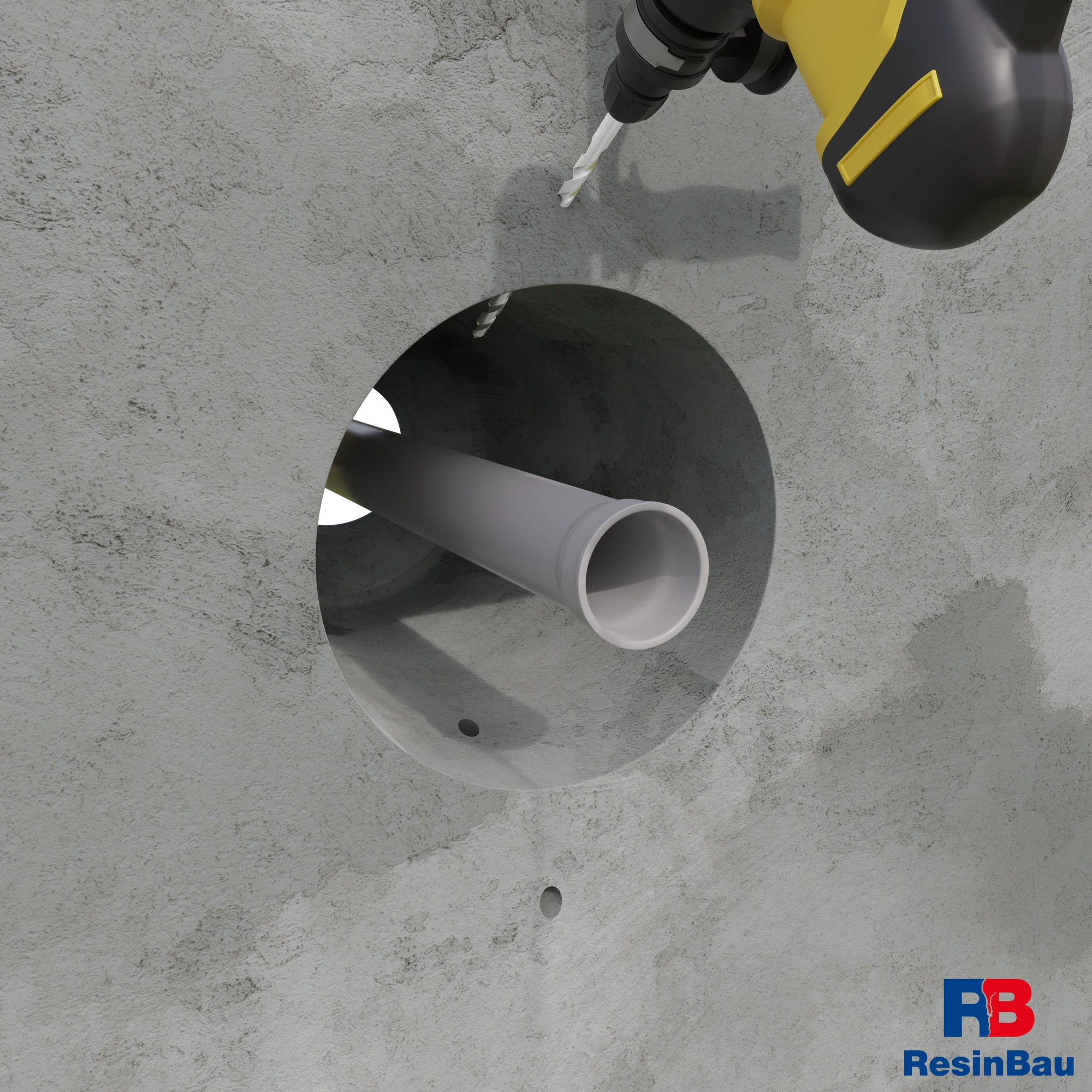

Rupe oko prodora stvaraju pristup zoni popravka. Njihov položaj mora proizlaziti iz stvarnog presjeka.

03 · Izvedba

Bušotinama dosegnite odgovarajući prostor oko cijevi

Odredite točke ubrizgavanja i promatranja po opsegu i na potrebnoj dubini. Bušotina treba dosegnuti ispitani prostor uz prodor, a ne unutrašnjost cijevi. Prije bušenja provjerite trasu instalacija, položaj armature i sačuvanih brtvenih elemenata.

Broj, kut i razmak rupa prilagodite ispitanom prodoru. Odredite i mjesto ugradnje gume pakera: mora osigurati nepropusnost u zdravoj podlozi i ostaviti prohodan pristup odabranoj zoni. Prve rupe omogućuju provjeru pretpostavki presjeka.

  • Usporedite dubinu bušotine s položajem prstena koji se brtvi.
  • Sačuvajte prohodnu vezu između kraja pakera i zone ubrizgavanja.
  • Uključite promatranje donjeg dijela i cijelog opsega.
Duljina rupe i zona ugradnje pakera →Proba geometrije i ubrizgavanja →

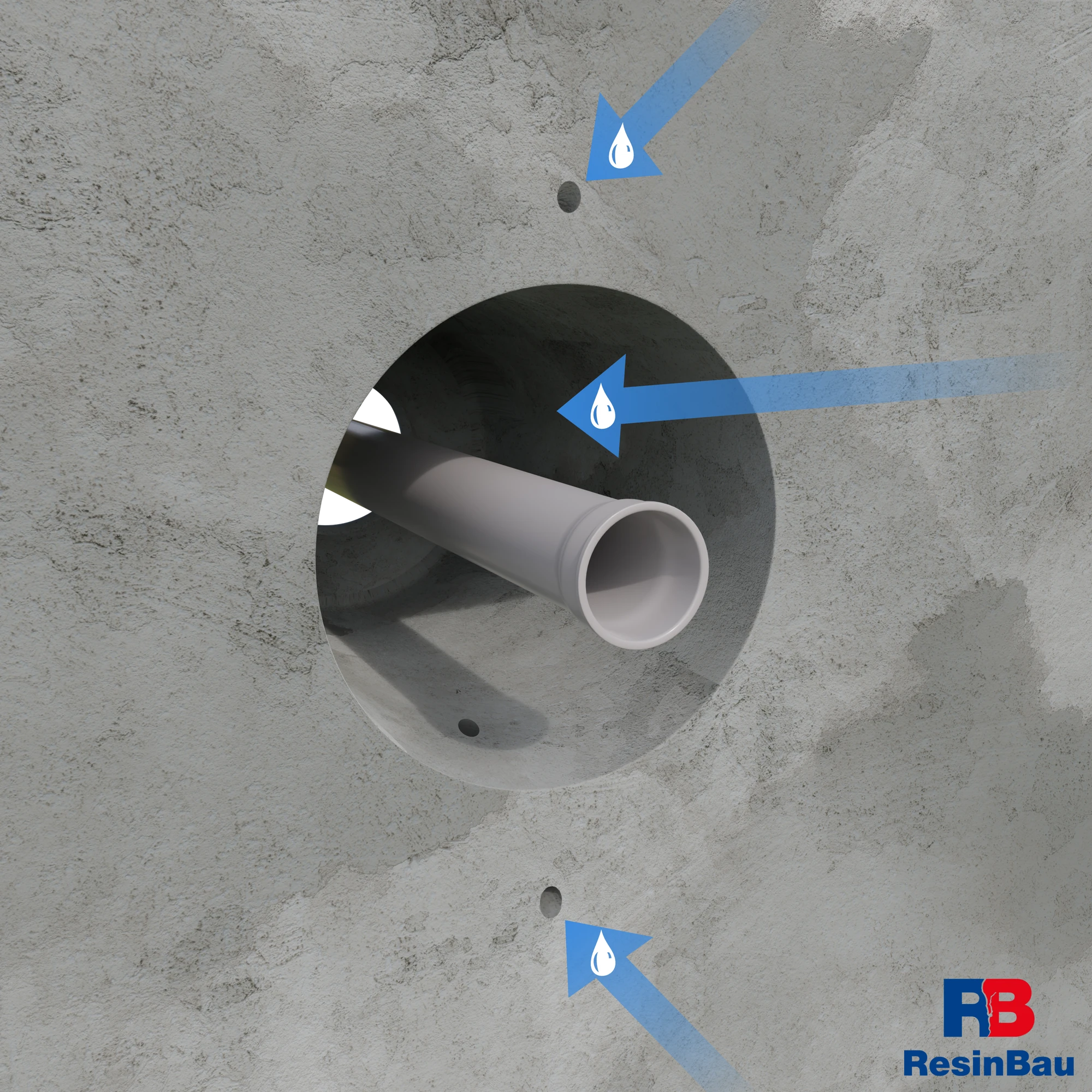

Plave strelice označavaju fazu ispiranja, a ne smolu. Način čišćenja mora biti usklađen s odabranim materijalom.

04 · Izvedba

Očistite rupe i pripremite zatvaranje lica

Uklonite izbušeni materijal iz cijelog puta ubrizgavanja. U ovoj se varijanti rupe ispiru vodom prije ugradnje pakera. Prilagodite pripremu glavnom materijalu: prisutnost vode utječe na reakciju HydroGum i ponašanje CrackFlex, a sama vlaga na ulazu ne potvrđuje uvjete u dubini.

Nakon pripreme površine izvedite predviđeno zatvaranje uz lice, prikazano u prvom presjeku. CrackOn.5 ondje ograničava nekontrolirano istjecanje; ostavite planirane rupe za ubrizgavanje i promatranje. Ugradite tijela pakera prije nego što se smola pojavi na stijenkama rupa i provjerite njihovu stabilnost. Uvjete početka ubrizgavanja povežite s uputama morta i usvojenim detaljem.

  • Potvrdite prohodnost očišćenih rupa.
  • Sačuvajte pristup kontrolnim točkama nakon zatvaranja lica.
  • Provjerite nije li priprema blokirala potrebno pomicanje cijevi.
CrackOn.5 — uvjeti izvedbe zatvaranja →HydroGum — dodir s vodom i ubrizgavanje →

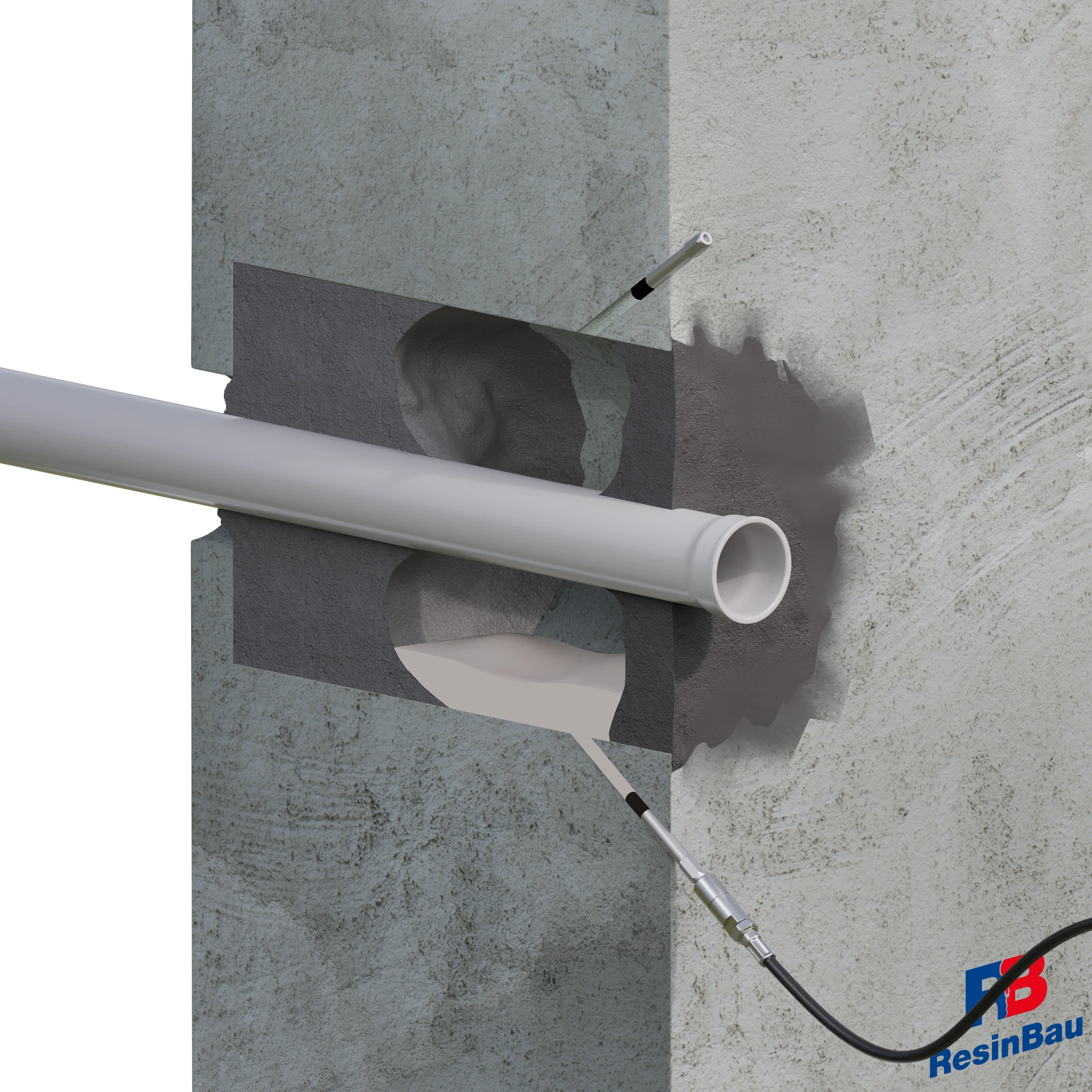

Donja točka ubrizgava materijal, a ostale točke omogućuju procjenu napretka. Svijetla ispuna prikazuje međufazu.

05 · Izvedba

Ispunjavajte prsten i promatrajte susjedne točke

Na probnoj dionici počnite ubrizgavanje kroz odabranu točku; u prikazanoj varijanti to je donji paker. Promatrajte potrošnju, tlak, ponašanje vode i pojavu materijala na kontrolnim točkama. Provjerite ostaje li injekcijski materijal u prstenu ili istječe na lice ili u susjednu šupljinu. Prolaz do sljedeće točke potvrđuje povezanost, ali ne potpunu ispunjenost opsega.

CrackFlex može se razmotriti kada se materijal može zadržati i vezati u zoni. ResinBau AcrylGel + Polymer zahtijeva odabir vremena reakcije i pripremu dviju smjesa ubrizgavanih dvokomponentnom pumpom. HydroGum treba dodir s vodom; pri nesigurnoj dostupnosti vlage odabire se predviđeni sustav s vodom. Svaku varijantu treba provjeriti u uvjetima protoka i ograničavanja istjecanja konkretnog prodora.

  • Razlikujte vodu istisnutu iz točke od pristiglog materijala.
  • Usporedite potrošnju s napretkom po opsegu i na potrebnoj dubini.
  • Prekinite pri nekontroliranom istjecanju ili rastu tlaka bez prihvata materijala.
CrackFlex — elastično brtvljenje →ResinBau AcrylGel + Polymer — priprema smjesa →Tlak, potrošnja i promatranje →

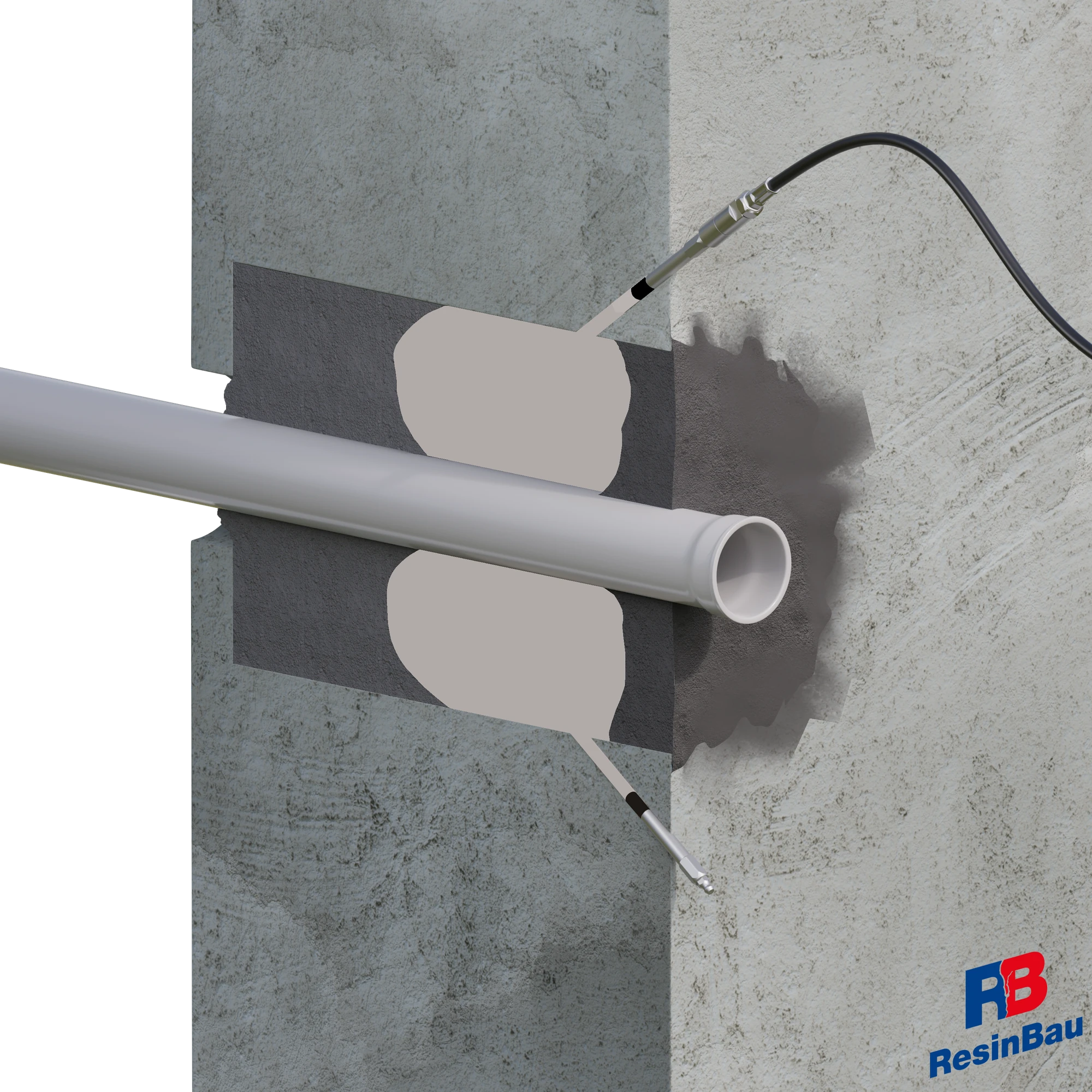

Ubrizgavanje kroz gornju točku omogućuje dodatno brtvljenje sljedećeg dijela zone. Jednolika svijetla ispuna predstavlja planirani učinak koji treba potvrditi na objektu.

06 · Izvedba

Dopunite dostupne zone i provjerite cijeli opseg

Nastavite ubrizgavanje kroz sljedeće točke prema rezultatu probe. Ako tehnologija predviđa dopunjavanje, provodite ga unutar vremena obradivosti materijala; nemojte pokušavati svladati smolu koja veže samim povećanjem tlaka. Provjerite vrh, dno, bočne strane i krajeve planirane zone. Istjecanje izvan prodora može upućivati na drugi put vode.

Primopredaja obuhvaća nepropusnost popravljenog spoja u odgovarajućim vodnim uvjetima i ponašanje detalja tijekom očekivanog pomicanja instalacije. Zabilježite materijal, količine, točke prolaza i završnu obradu. Geometrijski volumen prstena pomaže planirati materijal, ali ne obuhvaća nepoznate kaverne; potrošnja se ne izračunava automatskim dijeljenjem tog volumena faktorom slobodnog pjenjenja smole.

  • Potvrdite nepropusnost cijele zone i izostanak novog puta vode uz prodor.
  • Povežite završetak ubrizgavanja s kriterijima probe, a ne samo s količinom materijala.
  • Obnovite predviđenu završnu obradu i zatvorite rupe nakon završetka radova.
Volumen prodora i pretpostavke geometrije →Preračunavanje odgovarajućeg materijala iz litara u kilograme →

Cijev, čahura i beton stvaraju nekoliko spojeva

Provjerite materijal i promjer cijevi, prisutnost čahure, postojeće brtvljenje i stanje betona oko prodora. Utvrdite između kojih elemenata voda teče. Brtvljenje spoja čahura–beton neće riješiti curenje između čahure i cijevi.

Ispitajte funkciju instalacije i mogućnost njezina pomicanja. Prije bušenja utvrdite trasu cijevi i skrivenih elemenata. Bušotine trebaju dosegnuti odabrani prostor bez oštećenja instalacije, armature ili ispravnog brtvenog elementa.

Ograničite istjecanje, zadržite kontrolu

Uklonite labave materijale s dostupnog lica i pripremite površinu. Zatvaranje uz cijev treba zadržati injekcijski materijal u planiranoj zoni. Ne smije slučajno ukrutiti spoj koji zahtijeva pomicanje ni zamijeniti ispunu unutar pregrade.

Odaberite točke ubrizgavanja i promatranja po opsegu i na potrebnoj dubini. Pristup samo gornjem dijelu ne potvrđuje mogućnost ispunjavanja dna. Shema obodnih bušotina pomoć je pri planiranju; stvarni položaj proizlazi iz ispitanog presjeka.

Redoslijed proizlazi iz puta protoka

Očistite rupe na način primjeren materijalu i pripremite stabilnu ugradnju pakera. Provedite probu na ograničenoj sekciji. Promatrajte vodu, materijal u susjednim točkama i istjecanja na licu. Bilježite obuhvaća li ubrizgavanje planirani prsten ili materijal odlazi u susjednu šupljinu.

Nakon postizanja povezanosti nastavite kontrolirano ispunjavanje i, kada tehnologija to predviđa, dopunjavanje unutar vremena obradivosti. Nemojte pojavu materijala na jednoj točki smatrati primopredajom cijelog opsega. Pri aktivnom dotoku odredite fazu koja omogućuje zadržavanje glavnog materijala.

Volumen prstena model je

Kalkulator cijevi i prodora koristi dimenzije ispitanog prostora između elemenata. Unesite odgovarajuće promjere i duljinu zone ispune. Ako znate samo vanjsku dimenziju cijevi, još ne znate volumen propusnog prstena.

Neravan beton, kaverne i veze s drugim šupljinama mogu promijeniti potrošnju. Uspoređujte obračun s probom. Nemojte dijeliti rezultat faktorom slobodnog pjenjenja smole pretpostavljajući da će u ograničenom prstenu postići isti volumen.

Procijenite cijeli detalj

Provjerite nepropusnost po opsegu i na krajevima zone popravka. Obratite pozornost na novo istjecanje izvan prodora i pomicanje cijevi ako se pojavljuje tijekom uporabe. Obnovite predviđenu završnu obradu i zatvorite rupe.

U dokumentaciji zabilježite koji je spoj popravljen, kakvi su bili vodni uvjeti i gdje je potvrđena povezanost. Brtveno injektiranje samo po sebi nije potvrda drugih funkcija instalacijskog prodora.

ODABIR RESINBAU

Materijal proizlazi iz uvjeta

CrackFlex →

Elastično brtvljenje ispitanog prostora kada se materijal može zadržati i osigurati uvjete za njegovo vezanje.

HydroGum →

Pri vodi dostupnoj za reakciju; način ubrizgavanja i stupanj ekspanzije zahtijevaju kontrolu u prstenu.

WaterStopper →

Prethodno ograničavanje snažnog dotoka prije odgovarajućeg dodatnog brtvljenja.

Izračunajte ono što znate

KALKULATORVolumen prstena →

Izračunajte prostor koji stvarno želite ispuniti.

KALKULATORLitre i kilogrami →

Preračunajte odgovarajući proizvod ili smjesu nakon određivanja volumena.

Sljedeći korak

ČITAJTE DALJEVođenje ubrizgavanja →

Povežite količinu, protok i promatranje točaka.

ČITAJTE DALJEBrtvljenje uz pomicanje →

Kada spoj mora sačuvati sposobnost deformiranja.

Razgovarajte o uvjetima svojeg projekta

Pripremite presjek, opis vode i pomicanja te rezultate dosadašnjih proba. ResinBau pomaže odabrati materijal i tehnologiju izvedbe.
