Läpiviennit: kehän yhtenäinen tiivistys

Vesi voi virrata putken vieressä, holkissa tai ympäröivässä betonissa. Määritä ensin oikea rengasalue ja suunnittele sitten pääsy sekä koko kehän valvonta.

SelvitysToteutus ja vaihtoehdotValinta ja seuraava vaihe

TUTUSTU MENETELMÄÄN

Läpivienti: rengasalueen selvityksestä koko tiivistyksen valvontaan

Lue ensin poikkileikkaus: läpiviennin pintasulku pidättää materiaalin, ja varsinainen tiivistys muodostuu selvitettyyn tilaan putken ympärillä. Siirry sitten valmisteluun, porauksiin, syöttöön ja valvontaan. Kuvat esittävät yhden betoniläpiviennin vaihtoehdon; holkki tai putken liike edellyttävät yksityiskohdan sovittamista.

Poikkileikkaus selittää pintasulun tehtävän. Pinnan laastin on pidettävä myöhemmin syötetty materiaali selvitetyn alueen sisällä.

01 · Selvitys

Poikkileikkaus: erota pintasulku syvätiivistyksestä

Korjauksen tavoite on tiivistää putken ympäristö myös seinän syvyydessä. Pinnan laasti rajoittaa ulosvirtausta injektoinnin aikana. Pelkkä näkyvän kehän tasoitus umpeen ei vahvista sisäosan täyttöä.

Selvitä kohteessa, virtaako vesi putken vieressä, putken ja holkin välissä, holkin ja betonin rajassa vai viereisen vaurioituneen betonin läpi. Määritä myös putken käytönaikainen liike. Sulun ja päämateriaalin on sovittava liitokseen; jäykkä laasti ei saa estää vaadittua liikettä.

  • Osoita poikkileikkauksessa todella vuotava liitos.
  • Erota tiivistyssyvyys pintasulkukerroksesta.
  • Huomioi mahdollinen holkki ja talotekniikan liike.
Selvitetyn rengasalueen tilavuus →Kun liitoksen liikkeen on säilyttävä →

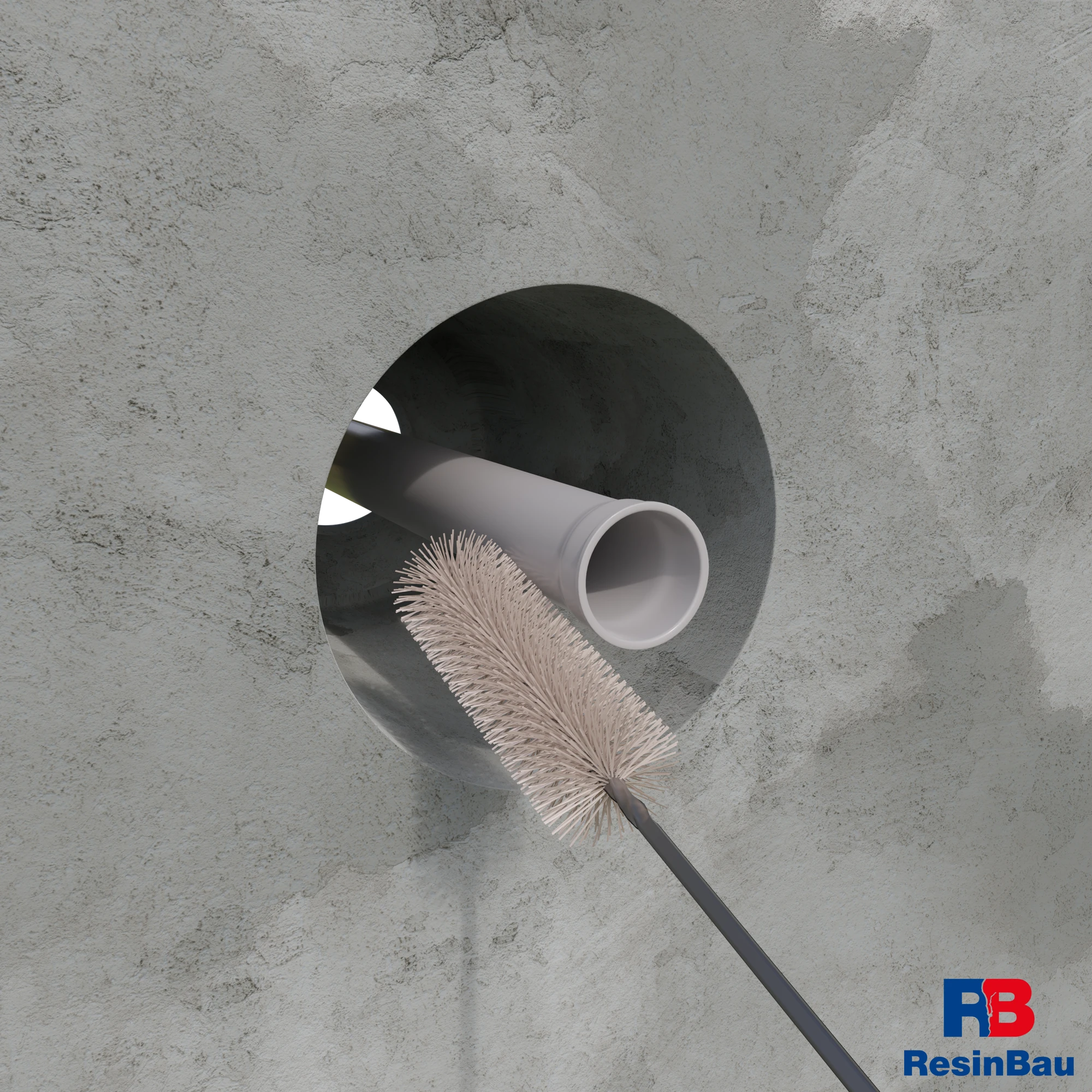

Puhdistus paljastaa reunojen kunnon ja kohdan, johon pintasulun on tartuttava.

02 · Toteutus

Paljasta ja puhdista sulun valmistelukohta

Poista saavutettavalta alueelta lika, irtonaiset osat ja aiemman korjauksen toimimattomat jäämät. Puhdistuksen jälkeen reunan lujuus ja veden ulosvirtauskohta on helpompi arvioida. Valitse työkalu putken ja alustan materiaalin mukaan, jotta valmistelu ei vaurioita talotekniikkaa tai säilytettävää tiivistystä.

Voimakkaassa vedentulossa on ensin luotava olosuhteet päämateriaalin valmistelulle ja pysymiselle. Pysäytysvaihe, esimerkiksi WaterStopperilla valittu, on silloin erillinen menetelmän osa. Älä täytä sillä hallitsemattomasti koko tilaa, jos jatkotiivistykseen tarvitaan pääsy.

  • Tarkista puhdistettujen reunojen lujuus.
  • Määritä ulosvirtauskohta uudelleen saostumien poiston jälkeen.
  • Suunnittele aktiivisessa vedentulossa pääsy varsinaiseen tiivistykseen.
CrackOn.5 — valmistelu ja sulkeminen →WaterStopper — vedentuloa rajoittava vaihe →

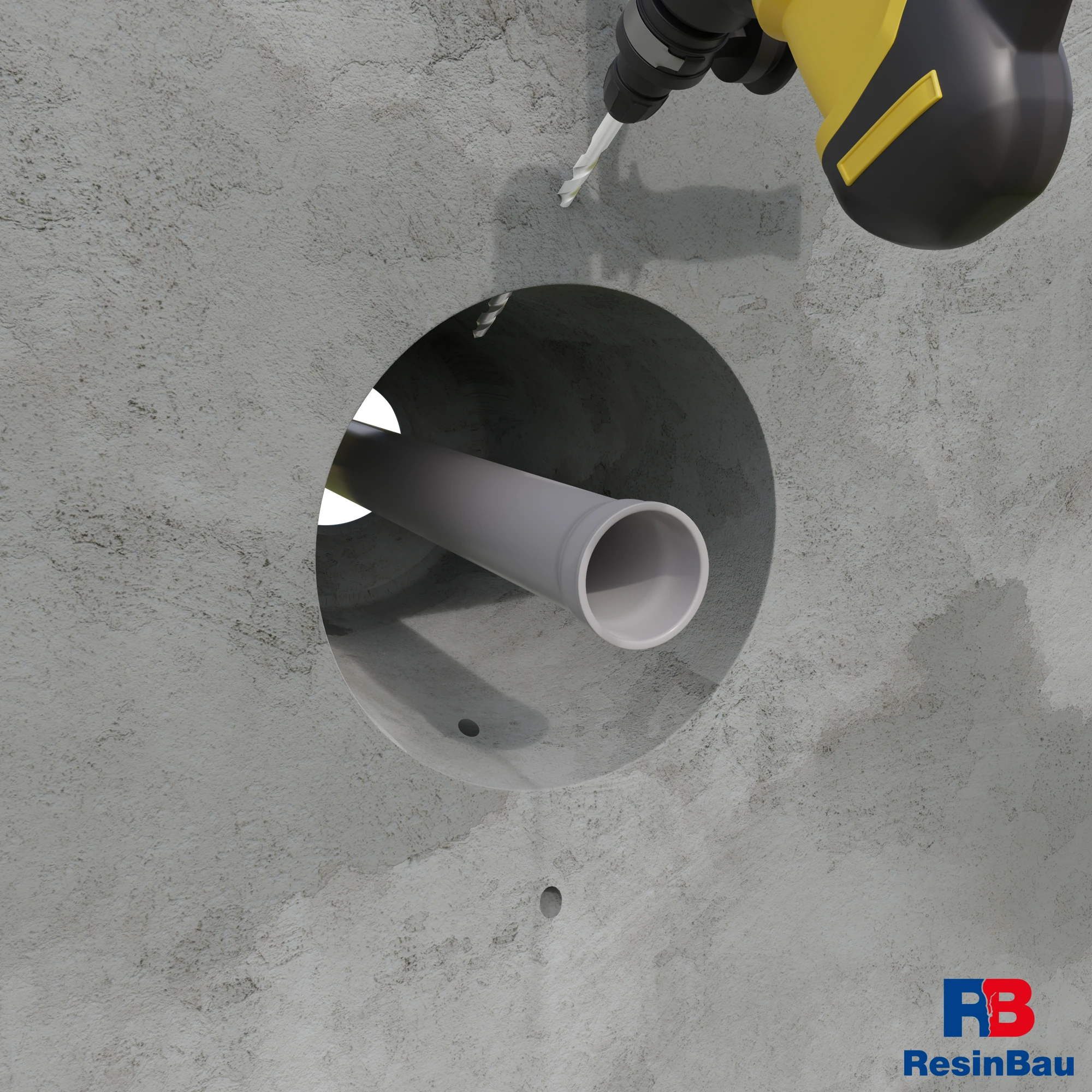

Läpiviennin ympäristön reiät muodostavat pääsyn korjausalueelle. Sijainnin on perustuttava todelliseen poikkileikkaukseen.

03 · Toteutus

Saavuta porauksilla oikea tila putken ympärillä

Määritä syöttö- ja tarkkailupisteet kehälle ja tarvittavaan syvyyteen. Reiän on osuttava läpiviennin vieressä selvitettyyn tilaan, ei putken sisään. Tarkista ennen porausta talotekniikan reitti, raudoituksen ja säilytettyjen tiivistysosien sijainti.

Valitse reikien määrä, kulma ja väli selvitetyn läpiviennin mukaan. Määritä myös injektointitulpan kumin paikka: sen on tiivistettävä terveessä alustassa jättäen avoin pääsy valittuun alueeseen. Ensimmäiset reiät mahdollistavat poikkileikkausoletusten tarkistamisen.

  • Vertaa poraussyvyyttä tiivistettävän rengasalueen sijaintiin.
  • Säilytä avoin yhteys injektointitulpan pään ja syöttöalueen välillä.
  • Huomioi alaosan ja koko kehän tarkkailu.
Reiän pituus ja injektointitulpan kiinnitysalue →Geometrian ja syötön koe →

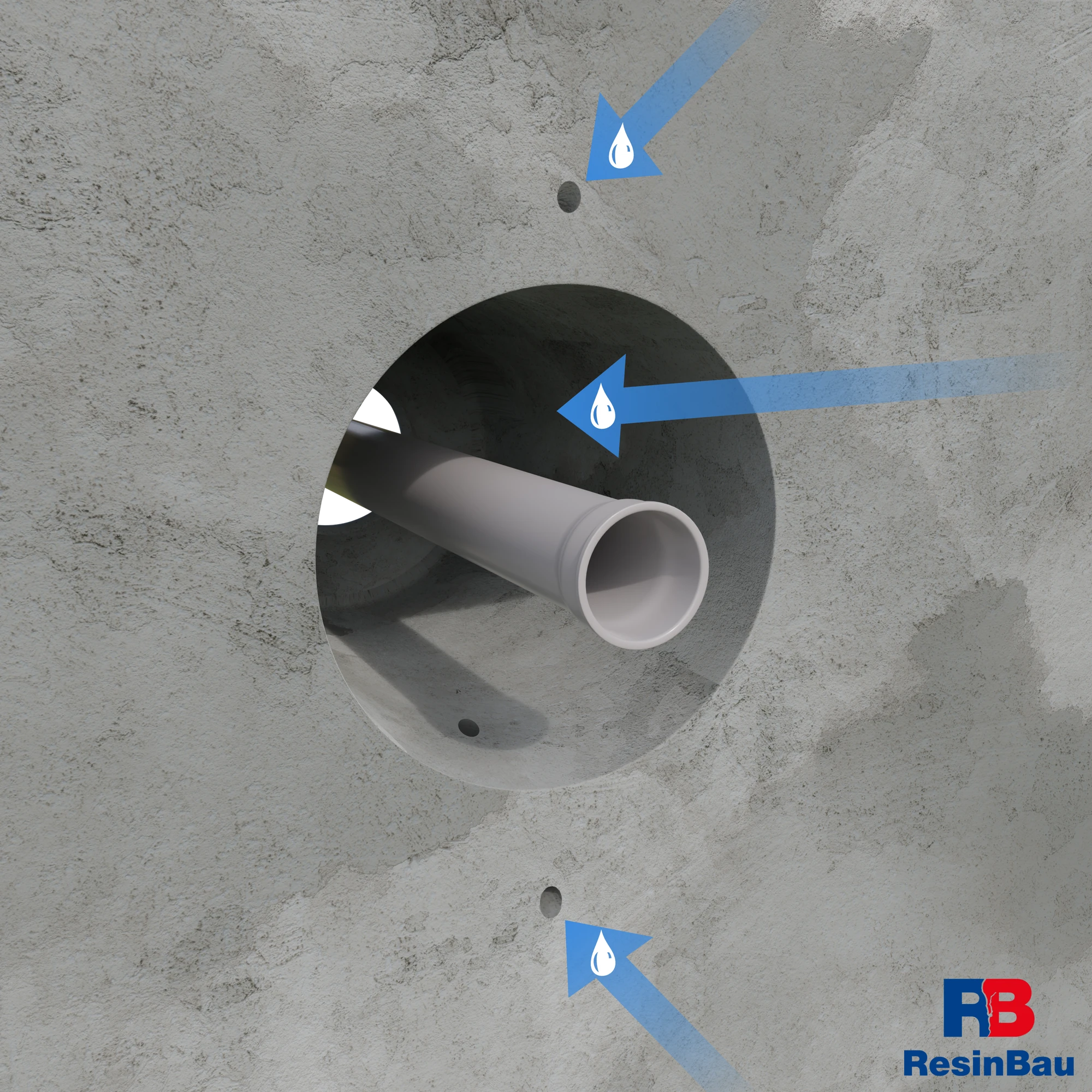

Siniset nuolet tarkoittavat huuhteluvaihetta, eivät hartsia. Puhdistustavan on sovittava valittuun materiaaliin.

04 · Toteutus

Puhdista reiät ja valmistele pintasulku

Poista porausjäte koko syöttöreitiltä. Tässä vaihtoehdossa reiät huuhdellaan vedellä ennen injektointitulppien asennusta. Valitse valmistelu päämateriaalin mukaan: veden läsnäolo vaikuttaa HydroGumin reaktioon ja CrackFlexin käyttäytymiseen, eikä pelkkä kosteus suuaukossa vahvista syvyyden olosuhteita.

Tee pinnan valmistelun jälkeen ensimmäisen poikkileikkauksen mukainen pintasulku. CrackOn.5 rajoittaa hallitsematonta ulosvirtausta; jätä suunnitellut syöttö- ja tarkkailureiät. Asenna injektointitulppien rungot ennen hartsin ilmestymistä reikien seinämille ja tarkista vakaus. Sido syötön aloitusehdot laastiohjeeseen ja valittuun yksityiskohtaan.

  • Varmista puhdistettujen reikien avoimuus.
  • Säilytä pääsy tarkastuspisteisiin pintasulun jälkeen.
  • Tarkista, ettei valmistelu estänyt putken vaadittua liikettä.
CrackOn.5 — sulun toteutusolosuhteet →HydroGum — vesikosketus ja syöttö →

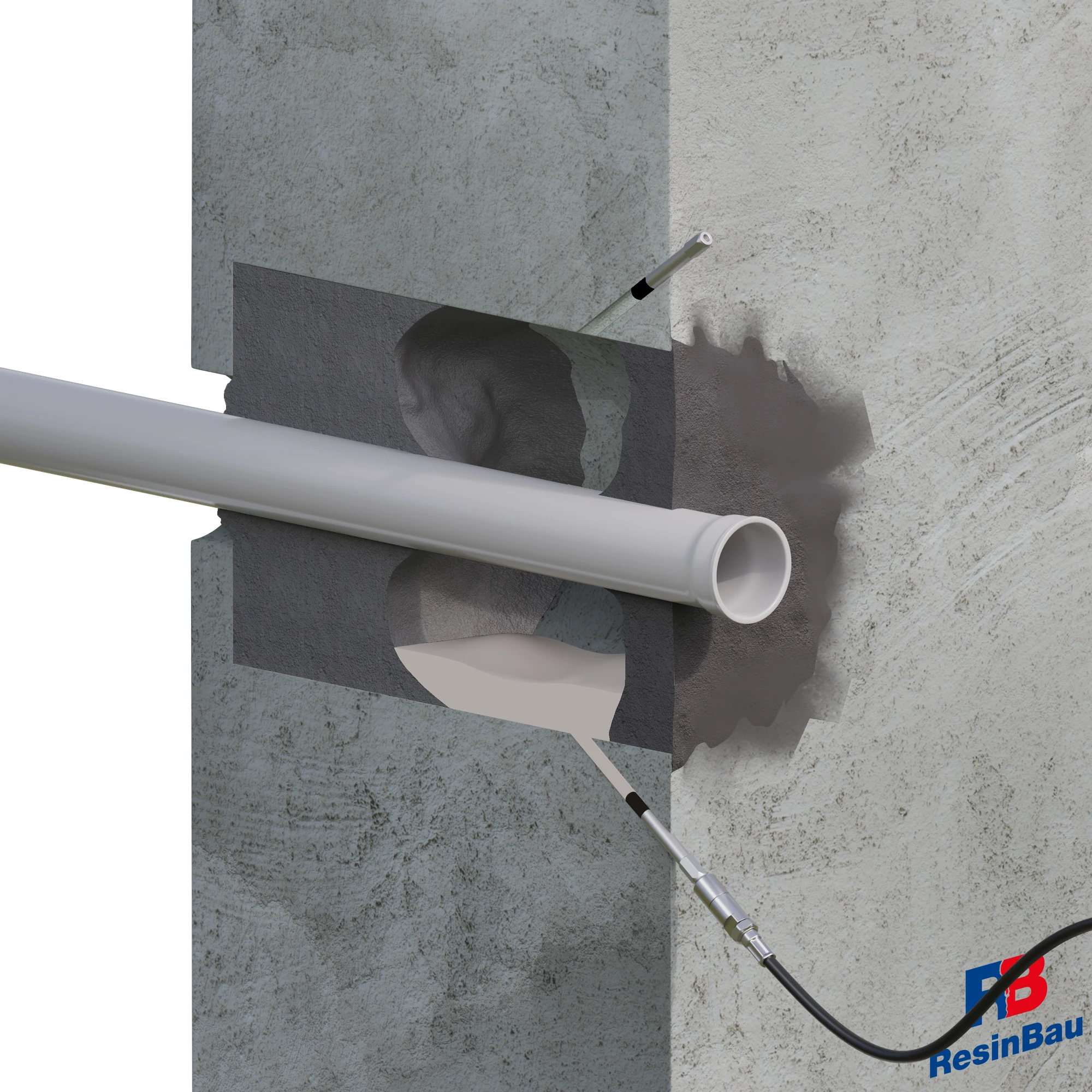

Alempi piste syöttää materiaalia ja muut pisteet mahdollistavat etenemisen arvioinnin. Vaalea täyttö esittää välivaiheen.

05 · Toteutus

Täytä rengasalue ja tarkkaile viereisiä pisteitä

Aloita koeosuudella syöttö valitusta pisteestä; esitetyssä vaihtoehdossa alemmasta injektointitulpasta. Tarkkaile menekkiä, painetta, veden käyttäytymistä ja materiaalin ilmestymistä tarkastuspisteisiin. Tarkista, pysyykö aine rengasalueessa vai karkaako se pinnalle tai viereiseen onteloon. Siirtyminen seuraavaan pisteeseen vahvistaa yhteyden, ei koko kehän täydellistä täyttöä.

CrackFlexiä voidaan harkita, kun materiaali voidaan pitää ja saada sitoutumaan alueella. ResinBau AcrylGel + Polymer vaatii reaktioajan valinnan ja kahden kaksikomponenttipumpulla syötettävän seoksen valmistelun. HydroGum tarvitsee vesikosketuksen; kosteuden saatavuuden ollessa epävarma valitaan tarkoitettu vesijärjestelmä. Jokainen vaihtoehto on tarkistettava kyseisen läpiviennin virtauksen ja ulosvirtauksen rajoittamisen olosuhteissa.

  • Erota pisteestä syrjäytyvä vesi saapuvasta materiaalista.
  • Vertaa menekkiä etenemiseen kehällä ja tarvittavassa syvyydessä.
  • Keskeytä hallitsemattoman ulosvirtauksen tai menekittömän paineennousun yhteydessä.
CrackFlex — joustava tiivistys →ResinBau AcrylGel + Polymer — seosten valmistelu →Paine, menekki ja tarkkailu →

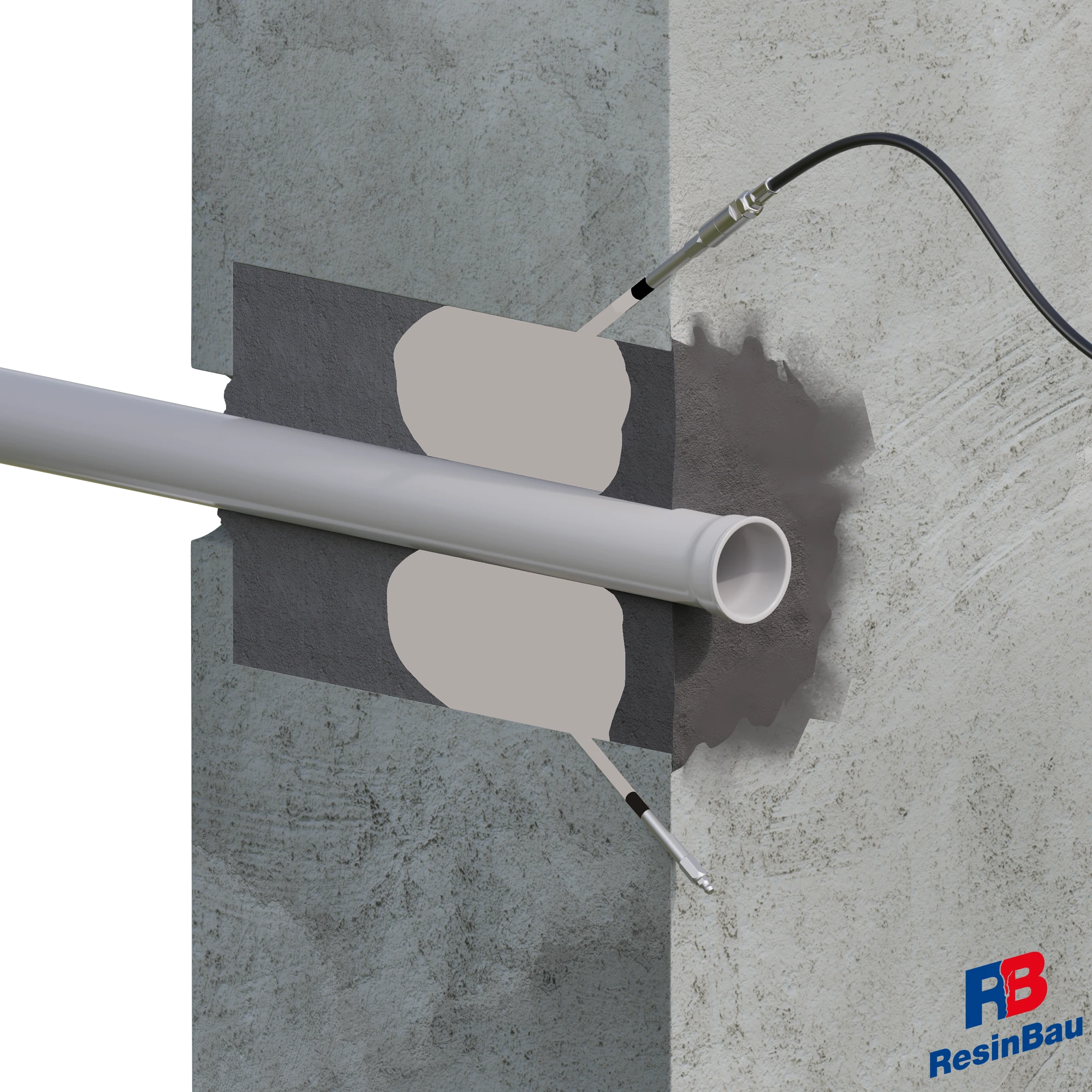

Syöttö ylemmästä pisteestä mahdollistaa alueen seuraavan osan lisätiivistyksen. Yhtenäinen vaalea täyttö kuvaa tavoiteltua tulosta, joka on varmistettava kohteessa.

06 · Toteutus

Täydennä saavutettavat alueet ja tarkasta koko kehä

Jatka syöttöä seuraavista pisteistä koetuloksen mukaan. Jos menetelmä edellyttää täydennystä, tee se materiaalin työstöikkunassa; älä yritä voittaa sitoutuvaa hartsia pelkällä paineen nostolla. Tarkista suunnitellun alueen ylä- ja alaosa, sivut ja päät. Ulosvirtaus läpiviennin ulkopuolella voi osoittaa toisen vesireitin.

Vastaanotto kattaa korjatun liitoksen tiiviyden asianmukaisissa vesiolosuhteissa ja yksityiskohdan käyttäytymisen talotekniikan ennakoidussa liikkeessä. Kirjaa materiaali, määrät, siirtymäpisteet ja viimeistely. Rengasalueen geometrinen tilavuus auttaa materiaalin suunnittelussa, mutta ei huomioi tuntemattomia kaverneja; menekkiä ei lasketa jakamalla tilavuutta automaattisesti hartsin vapaalla vaahtoamisella.

  • Varmista koko alueen tiiviys ja uuden vesireitin puuttuminen läpiviennin vierestä.
  • Yhdistä syötön lopetus koekriteereihin, ei pelkkään materiaalimäärään.
  • Ennallista suunniteltu viimeistely ja sulje reiät työn jälkeen.
Läpiviennin tilavuus ja geometriaoletukset →Oikean materiaalin litra–kilogrammamuunnos →

Putki, holkki ja betoni muodostavat useita liitoksia

Tarkista putkimateriaali ja halkaisija, holkki, olemassa oleva tiivistys ja ympäröivän betonin kunto. Selvitä, minkä osien välissä vesi virtaa. Holkin ja betonin liitoksen tiivistys ei ratkaise holkin ja putken välistä vuotoa.

Selvitä talotekniikan tehtävä ja liikkumismahdollisuus. Määritä putken ja piilo-osien kulku ennen porausta. Reikien on saavutettava valittu tila vaurioittamatta talotekniikkaa, raudoitusta tai toimivaa tiivistysosaa.

Rajoita ulosvirtausta, säilytä valvonta

Poista irtomateriaalit saavutettavalta pinnalta ja valmistele pinta. Putken vieressä olevan sulun on pidettävä injektointiaine suunnitellulla alueella. Se ei saa vahingossa jäykistää liikettä vaativaa liitosta eikä korvata rakenteen sisäosan täyttöä.

Valitse syöttö- ja tarkkailupisteet kehän ympärille ja tarvittavaan syvyyteen. Pääsy vain yläosaan ei vahvista alaosan täyttömahdollisuutta. Kehäporausten kaavio auttaa suunnittelussa; todellinen sijainti perustuu selvitettyyn poikkileikkaukseen.

Järjestys perustuu virtausreittiin

Puhdista reiät materiaalille sopivalla tavalla ja valmistele injektointitulppien vakaa kiinnitys. Tee koe rajatussa osiossa. Tarkkaile vettä, materiaalia viereisissä pisteissä ja pinnan ulosvirtauksia. Kirjaa, kattaako syöttö aiotun rengasalueen vai päätyykö aine viereiseen onteloon.

Jatka yhteyden saavuttamisen jälkeen hallittua täyttöä ja menetelmän edellyttäessä täydennystä työstöikkunassa. Älä pidä materiaalin ilmestymistä yhteen pisteeseen koko kehän vastaanottona. Määritä aktiivisessa vedentulossa päämateriaalin pysymisen mahdollistava vaihe.

Rengasalueen tilavuus on malli

Putki- ja läpivientilaskuri käyttää rakenneosien välisen selvitetyn tilan mittoja. Syötä oikeat halkaisijat ja täyttöalueen pituus. Pelkkä putken ulkomitta ei vielä kerro vuotavan rengasalueen tilavuutta.

Epätasainen betoni, kavernit ja yhteydet muihin onteloihin voivat muuttaa menekkiä. Vertaa laskelmaa kokeeseen. Älä jaa tulosta hartsin vapaalla vaahtoamisella olettaen saman tilavuuden rajoitetussa rengasalueessa.

Arvioi koko yksityiskohta

Tarkista tiiviys kehällä ja korjattavan alueen päissä. Huomioi uusi ulosvirtaus läpiviennin ulkopuolella ja putken mahdollinen käytönaikainen liike. Ennallista suunniteltu viimeistely ja sulje reiät.

Kirjaa dokumentaatioon korjattu liitos, vesiolosuhteet ja kohdat, joissa yhteys vahvistettiin. Tiivistysinjektointi ei itsessään vahvista talotekniikan läpiviennin muita toimintoja.

RESINBAU-VALINTA

Materiaali määräytyy olosuhteista

CrackFlex →

Selvitetyn tilan joustava tiivistys, kun materiaali voidaan pitää ja sen sitoutumisolosuhteet varmistaa.

HydroGum →

Reaktioon saatavilla olevan veden yhteydessä; syöttötapa ja laajeneminen on valvottava rengasalueessa.

WaterStopper →

Voimakkaan vedentulon alustava rajoitus ennen varsinaista lisätiivistystä.

Laske tunnetut tiedot

LASKURIRengasalueen tilavuus →

Laske tila, jonka todella haluat täyttää.

LASKURILitrat ja kilogrammat →

Muunna oikea tuote tai seos tilavuuden määrittämisen jälkeen.

Seuraava vaihe

LUE LISÄÄSyötön toteutus →

Yhdistä määrä, virtaus ja pisteiden tarkkailu.

LUE LISÄÄTiivistys liikkeen säilyttäen →

Kun liitoksen muodonmuutoskyvyn on säilyttävä.
